當現場電氣設備發生故障燒毀時，諧波常被懷疑為誘因，這是十分正常的，在理解諧波產生的根本原因之前，需要先了解一些問題：諧波究竟是什么？它如何產生？與設備故障燒毀有何關聯？

1、什么是諧波？

電氣從業人員應該都對諧波感到不陌生，在理想的交流電力系統中，電壓和電流的波形應是純凈的正弦波。然而，在實際運行中，由于各種非線性因素的存在，電壓和電流波形會發生畸變，不再是標準正弦波。

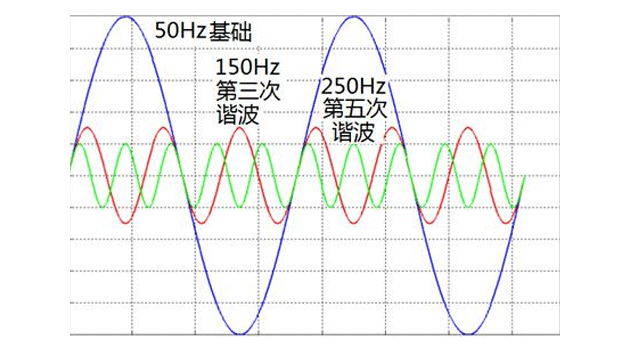

這種畸變的波形可以通過傅里葉級數分解，分解為基波（與電網頻率相同的正弦波）和一系列頻率是基波整數倍的正弦波分量，這些整數倍頻率的分量就被稱為諧波。例如，基波頻率為50Hz，則100Hz為二次諧波，150Hz為三次諧波，以此類推。

2、諧波與設備故障燒毀有直接的關系嗎？

諧波對電氣設備的危害是多方面的，雖然不能簡單地將所有設備燒毀都歸咎于諧波，但在許多情況下，諧波確實是導致或加速設備故障的重要因素，例如：

①附加損耗與過熱

諧波電流流過電氣設備電阻時，產生額外損耗，導致設備發熱。對于電動機、變壓器、電纜等，諧波電流會引起渦流損耗和磁滯損耗增加，導致局部過熱。

②絕緣擊穿與壽命縮短

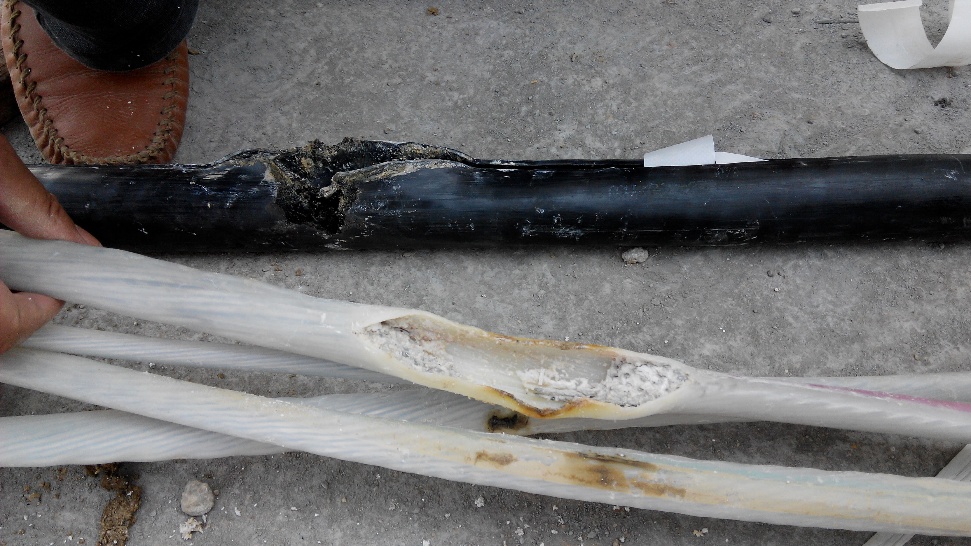

諧波電壓疊加在基波電壓上，使電壓波形峰值升高，對設備絕緣造成更大應力。高次諧波頻率高、電壓變化率大，更易穿透絕緣薄弱點，導致局部放電甚至絕緣擊穿。

③諧振現象

電力系統中電感和電容元件可能與諧波頻率形成諧振。當諧波頻率與電路固有諧振頻率接近時，會發生諧振，導致諧波電流或電壓被放大，形成過電流或過電壓。嚴重的諧振可能導致設備承受遠超額定值的電流或電壓，從而引發設備燒毀，特別是電容器組、變壓器和電纜等。

不過，雖然諧波是導致設備故障的重要因素，但現場設備燒毀往往是多種因素綜合作用導致的，例如其他可能導致設備燒毀的原因包括：過載運行、短路故障、過電壓、絕緣老化、設備質量問題、散熱不良、環境因素、維護不當…

在實際故障分析中，面對上述出現的諧波問題，可以通過專業電能質量分析儀測量諧波，才能準確判斷故障原因，并采取有效治理措施。

3、CET中電技術：電能質量分析監測的專業選擇

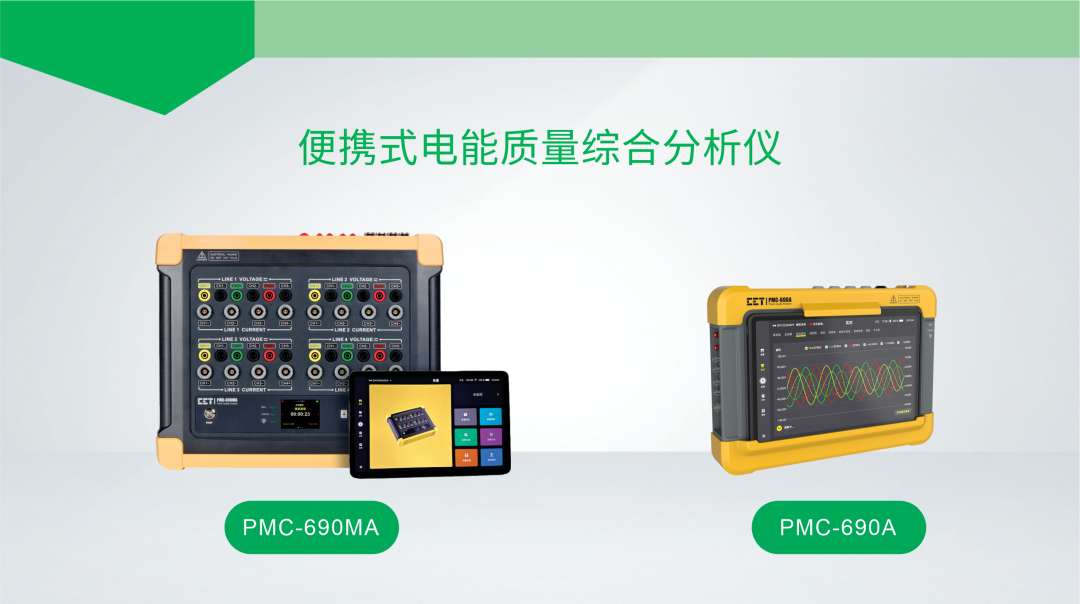

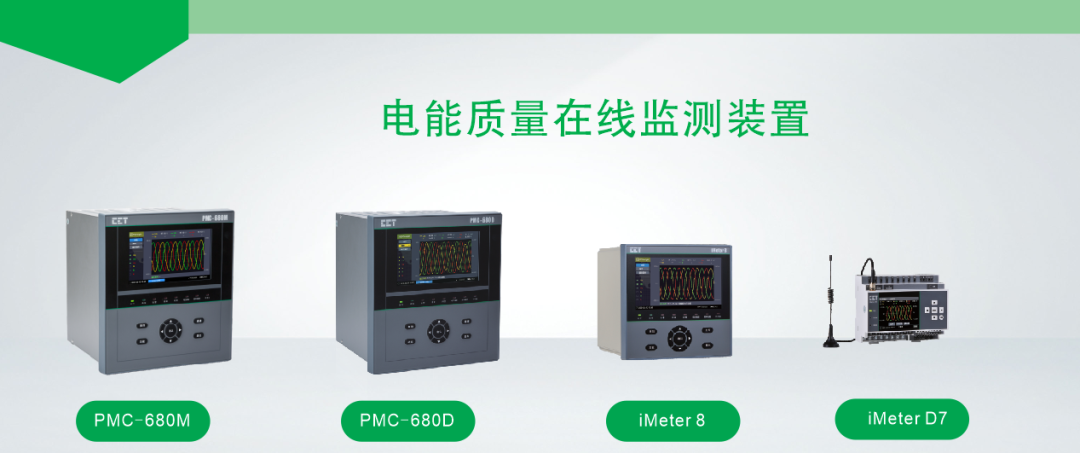

CET中電技術憑借其在電能質量在線監測領域多年的深耕，提供專業的電能質量分析監測裝置，為用戶提供全面的諧波監測解決方案。

CET中電技術的電能質量分析監測裝置具備以下優勢：

• 高精度數據采集：能夠實時、高精度地采集電壓、電流波形數據，精確捕捉諧波分量，為后續分析提供可靠的原始數據。
• 全面電能質量參數分析：不僅限于諧波，還能對電壓暫降、暫升、中斷、閃變、三相不平衡等多種電能質量參數進行全面監測和分析，幫助用戶掌握電網的整體健康狀況。
• 智能分析與診斷：內置先進的算法，能夠自動識別諧波源、評估諧波危害程度，并提供專業的診斷報告，為用戶制定治理方案提供科學依據。
• 可視化數據呈現：通過直觀的圖表和報表，清晰展示諧波的分布、變化趨勢以及對設備的影響，便于用戶快速理解和決策。
• 遠程監控與預警：支持遠程訪問和數據傳輸，用戶可以隨時隨地了解電能質量狀況。當諧波超標或出現異常時，系統能夠及時發出預警，提醒用戶采取措施，防患于未然。
• 靈活的部署方案：提供多種型號和配置，可根據不同應用場景和需求，靈活部署于配電室、生產線、重要負荷側等關鍵位置，實現對諧波的精準監測。

通過部署CET中電技術的電能質量分析監測裝置，企業能夠：

• 精準定位諧波源：快速找出導致諧波污染的設備或環節，為有針對性的治理提供依據。
• 評估諧波危害：量化諧波對設備運行、電能損耗的影響，為決策提供數據支持。
• 優化系統運行：根據監測數據調整運行策略，降低諧波水平，提升電能質量。
• 預防設備故障：通過早期預警，避免諧波導致的設備過熱、絕緣老化等問題，延長設備壽命。
• 滿足合規要求：確保電能質量符合國家及行業標準，避免因電能質量問題引發的罰款或生產中斷。

對于電氣工程師而言，理解諧波的產生原因和危害機制，掌握電能質量監測和治理技術，是保障電力系統安全穩定運行、延長設備壽命、提升電能質量的關鍵。CET中電技術的電能質量分析監測裝置，正是幫助用戶洞察電網“健康狀況”、有效應對諧波挑戰的利器，為電力系統的安全、高效運行保駕護航。
