新能源汽車制造企業智能化生產線工序復雜。總裝車間PROFINET協議通過PROFINET協議主站的可編程邏輯控制器（PLC）來掌控生產流程，施耐德M580系列PLC其中施耐德M580系列PLC依靠強大運算能力和豐富通信接口，承擔著生產線節拍控制、物料調度等核心任務。在電池模組裝配環節，對于擰緊機、伺服壓機等對實時性要求高的設備，CANOPEN協議由CAN歐姆龍NJ系列PLCOPEN協議主站的歐姆龍NJ系列PLC進行控制，該PLC憑借出色的實時控制性能和CANOPEN網絡兼容性，能精準控制設備完成高精度裝配動作。不過，這兩種不同協議導致總裝車間與電池模組裝配設備之間的數據交互出現阻礙，難以達成生產全流程的高效協同與智能化管理。所以，引入?yún)f(xié)議轉換網關來破除通信壁壘迫在眉睫。

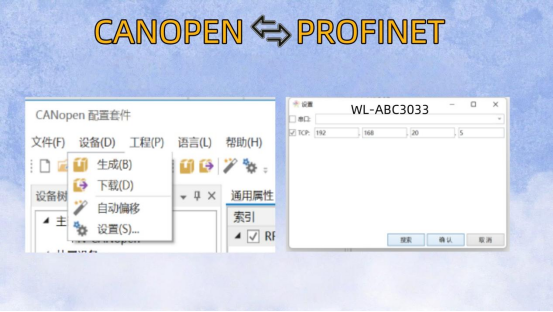

軟件配置與參數設定

PROFINET側配置（以施耐德M580為例）

2.在硬件目錄里導入PROFINET轉CANOPEN網關的GSD文件，保證文件版本和網關實際版本一致，操作結束后設備列表中定位到網關設備。

4.根據生產工藝的具體需求，細致配置數據映射關系。把PLC輸出數據區域和網關輸入?yún)^(qū)進行對應，以此向CANOPEN設備發送控制指令；將網關輸出區與PLC輸入數據區域進行對應，接收CANOPEN設備的運行狀態、故障信息等數據。

CANOPEN側配置（以歐姆龍NJ系列為例）

2.在軟件的通信設置模塊中，對NJ系列PLC的CANOPEN通信參數予以配置，涵蓋波特率（例如250Kbps）、節點ID（確保在網絡中具有唯一性）等，使其與PROFINET轉CANOPEN智能網關的CANOPEN側參數相匹配。

1. 優勢與應用效果

優勢分析

1. 轉換高效：PROFINET轉CANOPEN網關可快速精準完成協議轉換，保障數據交互高效順暢，消除通信障礙，提升生產線運行效率。
2. 可靠穩定：按工業級標準設計制造，抗電磁干擾、耐高溫，能在復雜汽車生產車間長時間穩定工作，減少通信故障停機時間，保證生產連續性。
3. 集成便捷：網關配置流程清晰，用標準配置軟件即可操作，與主流PLC品牌兼容性好，降低系統集成難度與成本，加快項目實施進度。

應用效果

1. 不同協議設備可穩定通信，施耐德M580系列PLC能實時獲取歐姆龍NJ系列PLC及CANOPEN設備運行數據（如擰緊機扭矩值），精準下發生產指令，實現生產線統一協調控制。
2. 電池模組裝配工序中，精確的數據交互與控制提升了裝配精度和生產效率。擰緊機依PLC指令精準控扭矩，使產品不良率下降超30%，優化生產線節拍后產能提高25%。
3. 系統擴展性與靈活性增強。引入新的PROFINET或CANOPEN設備時，只需在對應網絡簡單配置即可接入，無需大規模改造整體架構，助力生產線升級優化。

結論

在蓬勃發展的新能源汽車制造領域，PROFINET轉CANOPEN協議轉換網關憑借其卓越性能，有效化解了不同協議設備間的通信困境。通過達成施耐德M580系列可編程邏輯控制器（PLC）與歐姆龍NJ系列可編程邏輯控制器（PLC）及相關設備的高效協作，大幅提高了生產效能與產品品質，為新能源汽車制造的智能化、自動化進程提供了有力保障。伴隨行業的不斷演進，該網關必將在更多應用場景中彰顯重要價值，助力產業邁向更高的發展水平。
