作為 SWIFT 系列 DC/DC 穩壓器的成員，TPS54317 低輸入電壓、高輸出電流同步降壓 PWM 轉換器集成了所有必需的有源元件。具有所列特性的基板上包括一個真正的高性能電壓誤差放大器，可在瞬態條件下提供高性能;欠壓鎖定電路，用于防止在輸入電壓達到 3 V 之前啟動;內部和外部設置的慢啟動電路，以限制浪涌電流;以及一個電源良好輸出，可用于處理器/邏輯復位、故障信號和電源排序。

TPS54317器件采用熱增強型 24 引腳 QFN （RHF） PowerPAD 封裝，無需笨重的散熱器。TI 提供評估模塊和 SWIFT Designer 軟件工具，以幫助實現高性能電源設計，以滿足緊迫的設備開發周期。
*附件：tps54317.pdf

特性

• 60m MOSFET 開關，可在 3A 連續輸出電流下實現高效率
• 可調輸出電壓低至0.9 V，精度為1%
• 開關頻率：可在 280 kHz 至 1600 kHz 之間調節
• 外部補償，實現設計靈活性
• 快速瞬態響應
• 負載受峰值電流限制和熱關斷保護
• 集成解決方案可減少電路板面積和總成本
• 節省間距 4mm x 5mm QFN 封裝
• 有關 SWIFT 文檔、應用說明和設計軟件，請訪問 TI 網站 www.ti.com/swift
• 應用
  • 低壓、高密度系統，功率分配電壓為 5 V 或 3.3 V
  • 高性能DSP、FPGA、ASIC和微處理器的負載點調節
  • 寬帶、網絡和光通信基礎設施

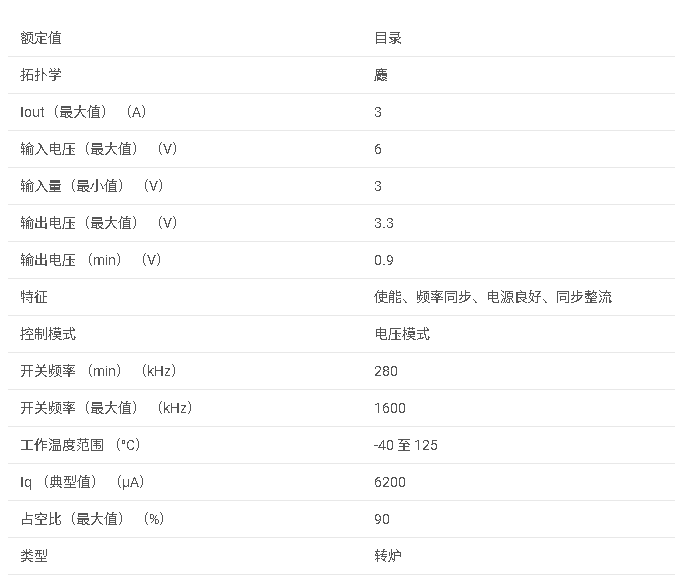

參數

?1. 產品概述?
TPS54317是德州儀器（TI）SWIFT?系列中的一款高效同步降壓DC/DC轉換器，具有以下核心特性：

• ?輸入電壓范圍?：3V至6V，輸出電流高達3A。
• ?輸出電壓?：可調低至0.9V，精度±1%。
• ?開關頻率?：280kHz至1.6MHz（可通過外部電阻或同步信號調整）。
• ?集成MOSFET?：60mΩ導通電阻，提升效率（典型效率95% @3.3V輸入/1.8V輸出）。
• ?封裝?：4mm×5mm QFN（RHF）封裝，節省空間并優化散熱。

?2. 關鍵功能?

• ?靈活頻率設置?：支持內部固定頻率（350kHz/550kHz）或外部電阻/同步信號調節。
• ?保護機制?：
  • 峰值電流限制（4A-6.5A）和熱關斷（150°C觸發）。
  • 輸入欠壓鎖定（UVLO：2.95V啟動/2.8V關閉）。
• ?控制接口?：
  • SS/ENA引腳支持使能控制與慢啟動時間調節（內部默認3.35ms）。
  • PWRGD（電源良好）信號輸出，用于系統監控。

?3. 應用場景?

• 5V/3.3V分布式電源系統。
• 高性能DSP、FPGA、ASIC和微處理器的負載點穩壓。
• 寬帶、網絡及光通信基礎設施設備。

?4. 設計要點?

• ?PCB布局建議?：
  • 分離模擬地（AGND）與功率地（PGND），減少噪聲干擾。
  • 高頻輸入/輸出電容需靠近器件引腳，降低寄生電感。
• ?熱管理?：需通過散熱焊盤連接至大面積銅層，推薦使用6個0.013英寸直徑的散熱過孔。

?5. 性能曲線?
文檔包含多組實測數據圖，例如：

• 效率vs負載電流（圖13）：3.3V輸入時效率達95% @1A。
• 瞬態響應（圖17）：20mV紋波@0.75A→2.25A階躍負載。

?6. 附加資源?

• 提供評估模塊和SWIFT設計軟件支持快速開發。
• 相關器件推薦：TPS54310（可調輸出）、TPS54380（DDR應用）。
