LM3100系列 同步1MHz 1.5A降壓穩壓器數據手冊

科技綠洲 ? 2025-07-22 10:07 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

LM3100 同步整流降壓轉換器具有實現高效、經濟高效的降壓穩壓器所需的所有功能,能夠為電壓低至 0.8 V 的負載提供 1.5 A 的電流。雙通道 40 V N 溝道同步 MOSFET 開關允許使用較低的外部元件,從而降低復雜性并最大限度地減少電路板空間。LM3100 設計用于與陶瓷和其他極低 ESR 輸出電容器配合使用。恒定導通時間 (COT) 調節方案無需環路補償,可實現快速負載瞬態響應,并簡化電路實現。通過使用獨特的設計,該穩壓器不像大多數其他 COT 穩壓器那樣依賴輸出電容器 ESR 來實現穩定性。由于輸入電壓與導通時間之間的反比關系,工作頻率幾乎保持恒定,而線路和負載的變化也是如此。工作頻率可從外部編程,最高可達 1 MHz。保護功能包括 VCC欠壓鎖定、熱關斷和柵極驅動欠壓鎖定。該器件采用熱增強型 HTSSOP-20 封裝
*附件:lm3100.pdf

特性

  • 輸入電壓范圍 4.5 V 至 36 V
  • 1.5 A 輸出電流
  • 0.8 V,±1.5%基準電壓源
  • 集成 40 V、雙通道 N 溝道降壓同步開關
  • 元件數量少,解決方案尺寸小
  • 無需環路補償
  • 超快瞬態響應
  • 與陶瓷和其他低 ESR 電容器穩定
  • 可編程開關頻率高達 1 MHz
  • 啟動期間的占空比限制
  • 谷電流限制
  • 精密內部基準電壓源,可調輸出電壓低至0.8 V
  • 熱關斷
  • 熱增強型 HTSSOP-20 封裝

參數

方框圖

?1. 產品概述?
LM3100是一款同步整流降壓轉換器,集成雙40V N溝道MOSFET開關,采用恒定導通時間(COT)控制架構,無需環路補償,支持4.5V至36V寬輸入電壓范圍,輸出電流達1.5A,最低輸出電壓0.8V(精度±1.5%)。其特點包括:

  • ?高頻高效?:開關頻率可編程至1MHz,支持陶瓷電容等低ESR輸出電容。
  • ?簡化設計?:集成開關管和驅動器,減少外部元件數量和PCB面積。
  • ?快速響應?:COT控制提供優異的負載瞬態性能。

?2. 關鍵特性?

  • ?電氣參數?:輸入電壓4.5V–36V,輸出電流1.5A,參考電壓0.8V±1.5%,工作溫度-40°C至125°C。
  • ?保護功能?:谷值電流限制(1.9A閾值)、熱關斷(165°C觸發)、VCC欠壓鎖定(3.75V閾值)。
  • ?封裝?:HTSSOP-20(6.5mm×4.4mm),帶散熱焊盤。

?3. 典型應用?

  • ?場景?:工業控制汽車電子、PoL穩壓器、鋰電系統(2/3/4節)。

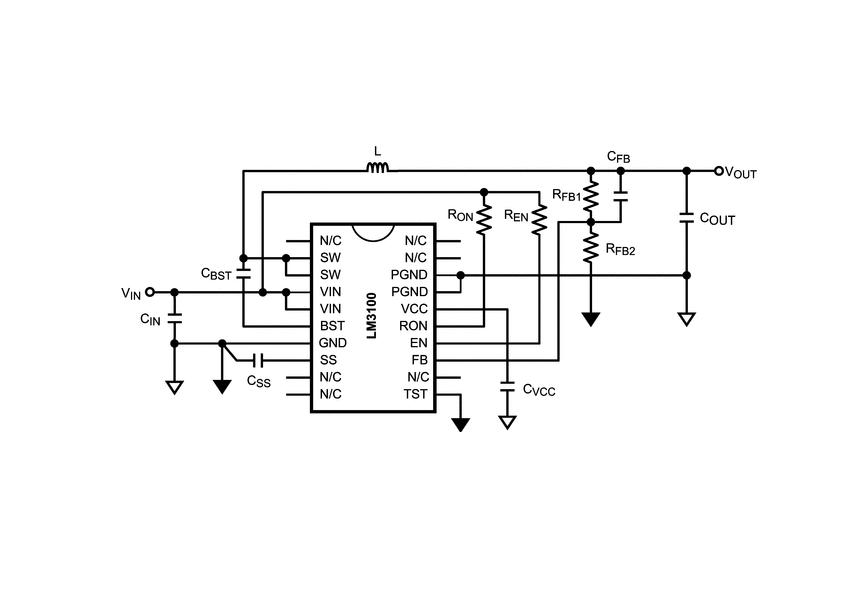

  • ?電路設計?:
    • ?反饋網絡?:通過RFB1/RFB2電阻分壓設置輸出電壓(公式:VOUT=0.8V×(RFB1+RFB2)/RFB2)。
    • ?電感選擇?:需滿足峰值電流和紋波要求(見圖22-23的VOUT=3.3V/0.8V設計曲線)。
    • ?關鍵元件?:CBST(33nF)、CVCC(≥680nF)、CSS(軟啟動時間控制)。

?4. 功能模塊詳解?

  • ?控制機制?:通過比較FB引腳電壓與0.8V基準觸發ON-Time脈沖,頻率由RON電阻和VIN決定(公式:tON=1.3×10?1?×RON/VIN)。
  • ?工作模式?:
    • ? CCM(連續導通模式) ?:負載電流較大時,電感電流持續流通。
    • ? DCM(斷續導通模式) ?:輕載時電感電流歸零,頻率降低以提高效率。
  • ?保護機制?:
    • ?電流限制?:監測同步開關電流,超過1.9A時暫停高邊開關。
    • ?軟啟動?:8μA電流源充電CSS電容,避免啟動沖擊。

?5. 布局與熱管理?

  • ?PCB設計?:縮短功率回路(CIN→開關→PGND),反饋走線遠離噪聲源,散熱焊盤連接地平面。
  • ?熱設計?:建議通過大面積銅箔和過孔散熱,確保結溫≤125°C。

?6. 修訂與文檔支持?

  • 最新修訂版(H版)新增應用實現章節(如布局指南、典型電路),移除舊版“Simple Switcher”標題。
  • 提供社區資源(E2E論壇)和文檔更新訂閱服務。

?7. 訂購信息?

  • 型號示例:LM3100MH/NOPB(HTSSOP-20,73管/盒),符合RoHS標準,工作溫度-40°C至125°C。
