Texas Instruments bq79731-Q1高壓電池組監控器可測量電池系統中的分壓高壓節點。它可以測量承包商、保險絲兩端的電壓，并檢查電池接線盒（BJB）系統中的隔離電壓。該器件有兩個集成的電流檢測路徑，支持低端并聯電阻器。利用庫侖計數功能，可以進行精確的SoC計算。15個GPIO/輔助輸入，可用于熱敏電阻測量、高壓測量和驅動繼電器。四個SW輸出可驅動測量路徑中的MOSFET開關。該設備可用作接口和SPI HUB，最多可連接八個獨立的SPI設備/組。過流保護響應可利用硬件引腳自主實現，以便在危險的過流事件中提供快速保護。隔離式雙向菊花鏈端口支持變壓器隔離和電容隔離。該設備還可通過UART和SPI與MCU通信。德州儀器bq79731-Q1的典型應用包括全電動汽車、插電式混合動力汽車和混合動力汽車。

數據手冊：*附件：Texas Instruments bq79731-Q1高壓電池組監控器數據手冊.pdf

特性

• 符合AEC-Q100標準的溫度范圍：-40°C至+125°C
• 符合功能安全標準
  • 文檔，協助ISO 26262系統設計
  • 系統能力高達ASIL D
  • 硬件能力高達ASIL D
• 17個單端電壓通道
  • 高壓電組、鏈接和充電測量精度更新為0.2%
  • 電池組和電池VI同步至64μS
• 兩個獨立的電流檢測ADC（bq79731-Q1）
  • ±0.15%增益誤差漂移
  • 輸入范圍：±275mV
• 綜合庫侖計數（bq79731-Q1）
• 兩個過流檢測比較器（bq79731-Q1）
  • ±1%精度
  • 可選擇的雙向閾值
  • 可編程OC
• 15個GPIO輸入作為IO、 ^I2C^ 、SPI、ADC和溫度檢測
• 專用MOSFET開關驅動引腳
• 智能SPI控制器HUB
  • 支持多個SPI外圍設備
  • 用于觸發接觸器驅動器和Pyro保險絲驅動器的HW引腳
• 可堆疊，寄存器映射與 [bq7971x-Q1] 單元顯示器兼容

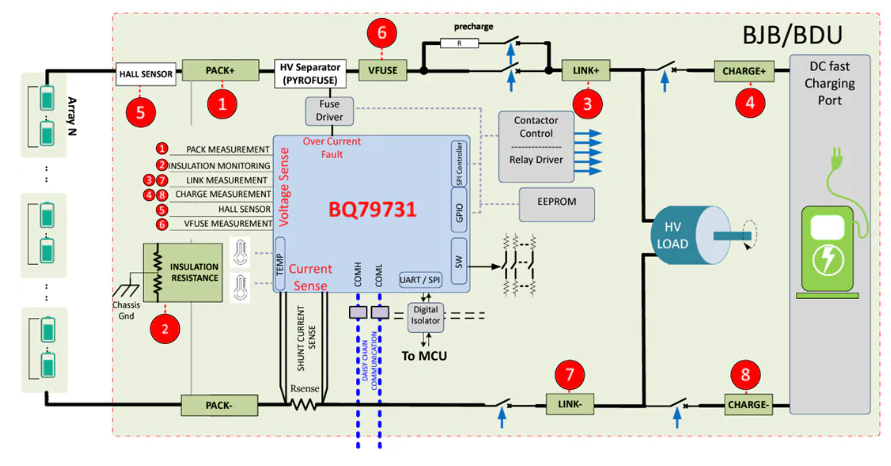

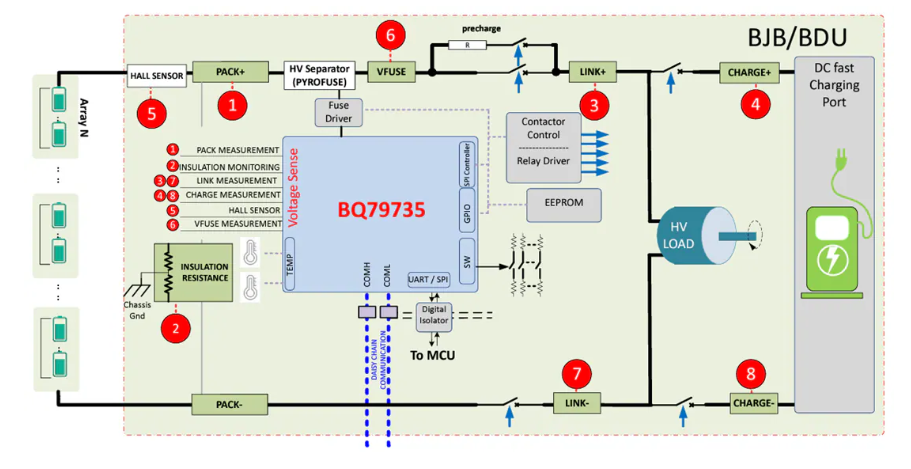

簡化系統圖
