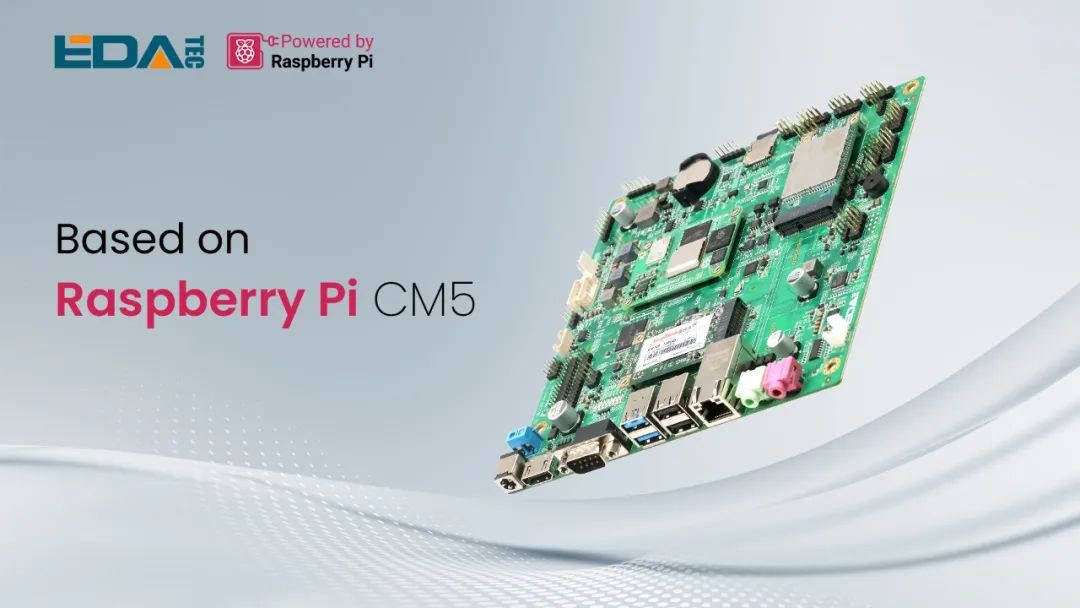

ED-SBC3300系列是一款基于Raspberry Pi CM5的Mini-ITX工業單板計算機主板。根據不同的應用場景和用戶需求，可選擇不同規格的RAM和eMMC的計算機系統。

RAM可選規格包含2GB、4GB和8GB。

eMMC可選規格包含16GB、32GB和64GB。

ED-SBC3300系列提供HDMI、USB、Ethernet、RS232和RS485等常用的接口，且支持通過Wi-Fi、以太網和4G接入網絡；支持Micro SD卡和mSATA SSD存儲擴展，集成 RTC、EEPROM和加密芯片，提升了產品的易用性和安全性，主要應用于工業控制和物聯網領域。

ED-SBC3300系列包含：

ED-SBC3310：

1 x 1000M Ethernet, 2 x USB 2.0, 2 x USB 3.0

ED-SBC3311：

2 x 1000M Ethernet, 2 x USB 3.0

ED-SBC3320：

1 x 1000M Ethernet, 2 x USB 2.0, 2 x USB 3.0, 1 x LVDS顯示接口, Audio, Speaker

ED-SBC3321：

2 x 1000M Ethernet, 2 x USB 3.0, 1 x LVDS顯示接口, Audio, Speaker

產品尺寸 單位： mm

極其豐富的擴展接口

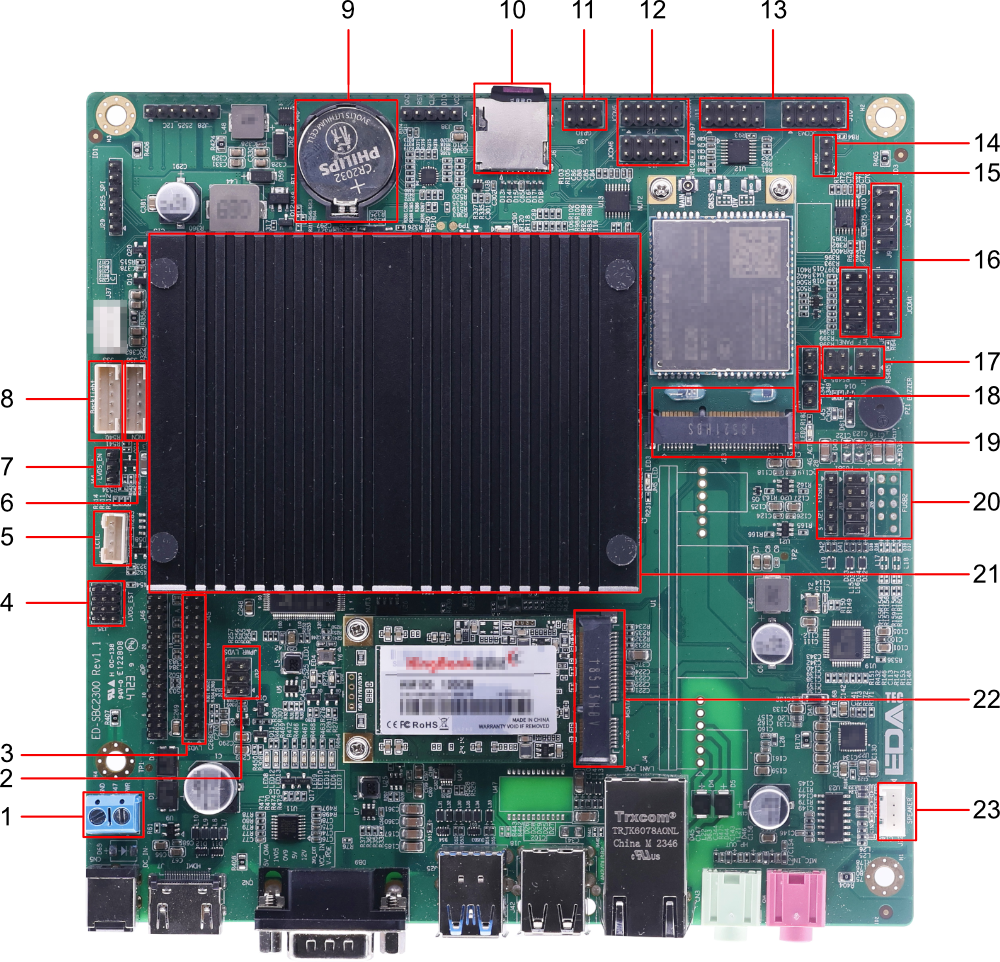

ED-SBC3300 把工業現場常用的所有接口‘打包’進一張 17 cm 的小板：從千兆網、4G、Wi-Fi 到 7×RS232 + 2×RS485，再到 HDMI+LVDS 雙屏、USB3.0/2.0、mSATA 和 GPIO，全部原生引出，插上就能用，省掉一切轉接和擴展板的煩惱。

【1】1 x 電源接口，2-Pin 5mm間距連接器，預留的電源輸入接口，支持9V~36V輸入，信號定義為DC IN/GND

【2】1 x LVDS屏電壓控制接口，3x2-Pin 2.54mm間距排針，通過選擇連接不同的引腳來設置不同的供電電壓，滿足多種LVDS屏的供電需求

注：僅ED-SBC3320和ED-SBC3321包含此接口。

【3】1 x LVDS顯示接口，2x15-Pin 2.54mm間距排針，可擴展連接LVDS顯示屏，分辨率最高支持1080p 60Hz

注：僅ED-SBC3320和ED-SBC3321包含此接口

【4】1 x LVDS輸出分辨率調節接口，3x4-Pin 2.0mm間距排針，支持通過軟件設置引腳的電平來適配不同尺寸和規格的屏幕

注：僅ED-SBC3320和ED-SBC3321包含此接口。

【5】1 x LVDS屏亮度控制接口，4-Pin 2.0mm間距線對板連接器，選擇連接不同的引腳來控制LVDS屏的亮度

注：僅ED-SBC3320和ED-SBC3321包含此接口。

【6】1 x 背光驅動接口，6-Pin 2.0mm間距線對板連接器，集成板載背光驅動電路且支持背光亮度的開關和調節

注：僅ED-SBC3320和ED-SBC3321包含此接口。

【7】1 x RPI_BOOT接口，3-Pin 2.54mm間距排針，可以通過短接2個引腳使單板進入RPI BOOT模式

【8】1 x 背光控制接口，6-Pin 2.0mm間距線對板連接器，可提供12V背光電源、PWM的背光使能和PWM的背光調節通道

注：僅ED-SBC3320和ED-SBC3321包含此接口。

【9】1 x RTC電池底座，支持安裝CR2032紐扣電池

【10】1 x Micro SD卡槽，支持安裝Micro SD卡，用于存儲用戶數據

【11】1 x GPIO Pin Header，2x3-Pin 2.54間距排針，用于引出擴展的GPIO

【12】2 x RS232，2x5(9)-Pin 2.54間距排針，用于擴展串口

注：正在軟件開發中，暫時無法使用。

【13】2 x RS232，2x5(9)-Pin 2.54間距排針，用于擴展串口

注：正在軟件開發中，暫時無法使用。

【14】1 x 上電自動開機接口，3-Pin 2.54mm間距排針，通過選擇連接不同的引腳來設置是否開啟上電自動開機功能

【15】1 x 前面板接口，2x5-Pin 2.54mm間距排針，用于擴展連接電源按鍵、復位按鍵、硬盤指示燈和電源指示燈

【16】2 x RS232，2x5(9)-Pin 2.54間距排針，用于擴展串口

【17】2 x RS485，2x2-Pin 2.54間距排針，用于擴展RS485接口

注：RS485功能暫時無法正常使用。如果您需要使用此功能，我們可以單獨為您進行手動修改。

【18】2 x RS485端電阻接口，2-Pin 2.54間距排針，插入跳線帽可使能該端電阻

【19】1 x PCIe接口，支持選配4G模塊，實現4G功能。安裝模塊的位置包含一個Nano SIM卡槽，用于安裝獲取4G信號的Nano SIM卡

【20】3 x USB 2.0或5 x USB 2.0，不同的數量對應不同的產品型號ED-SBC3310：3 x USB 2.0 (包含F(xiàn)USB1和FUSB3)

ED-SBC3311：5 x USB 2.0 (包含F(xiàn)USB1、FUSB2和FUSB3)

ED-SBC3320：3 x USB 2.0 (包含F(xiàn)USB1和FUSB3)

ED-SBC3321：5 x USB 2.0 (包含F(xiàn)USB1、FUSB2和FUSB3)

【21】1 x 散熱片（選配），實現單板散熱

【22】1 x mSATA接口，Mini PCIe連接器，用于外接mSATA硬盤

注：部分品牌的mSATA硬盤讀取速率較慢。

【23】1 x 功放輸出，4-Pin 2.0mm間距線對板連接器，雙通道立體聲輸出

注：僅ED-SBC3320和ED-SBC3321包含此接口。

ED-SBC3300 系列用一張 Mini-ITX 規格的“小板”，承載了工業現場對性能、接口、可靠性、生態的全部期待：Raspberry Pi OS 的原生兼容讓開發零門檻；豐富的 I/O 與擴展插針讓傳感器、執行器、攝像頭、屏幕、4G 模塊都能“一線牽”；金屬散熱片與無風扇設計帶來 7×24 小時的靜默守護。
