隨著USB Type-C接口的普及和PD快充技術的快速發展，誘騙協議芯片作為連接充電設備與受電設備的關鍵元件，正成為電源管理領域的技術焦點。本文將深入解析Type-C PD快充誘騙協議芯片的工作原理、技術演進，并重點介紹業界領先的XSP04D芯片解決方案

USB快充控制芯片又稱為快充誘騙芯片，是一種集成電路，主要用來和充電器內部的供電協議芯片進行通訊握手快充協議。它一般應用在Type-C接口的控制電路中，可以和充電器通訊，獲取充電器的快充電壓，例如5V3A、9V3A、10V4A、11V6A、12V3A、15V3A、20V5A、28V5A等等。電路中使用這種Type-C控制芯片后，可以自適應市面上各家的快充協議充電器，使其輸出快充電壓給產品供電。一般常見應用在需要快充電壓供電（9V/12V等）的產品上，例如：3C數碼產品、小型加熱產品、電池快充、老化測試工具等。

PD快充誘騙芯片的核心原理
PD協議的核心是動態電壓協商機制。充電器與設備通過CC（Configuration Channel）引腳進行通信，雙方協商后確定輸出電壓。而誘騙芯片的本質是模擬PD協議中的"受電設備"行為，主動向充電器發送電壓請求指令，從而繞過設備端的復雜協商過程。

以XSP04D為例，這款國產芯片支持多種快充協議，可通過電阻配置輸出5V/9V/12V/15V/20V五檔電壓。也可使用單片機控制輸出電壓檔位，其內部集成MCU和協議解析模塊，工作時會循環發送PDO（Power Data Object）請求，直到充電器響應目標電壓。整個過程僅需50-200ms，效率遠超傳統降壓方案。

XSP04D特性

1、支持多種快充協議：XSP04D集成PD協議、QC協議、華為FCP協議、三星AFC等多種私有協議，能夠兼容市面上充電器所支持的5V、9V、12V、15V、20V電壓檔位。

2、支持串口通訊：單片機可通過串口讀取充電器電壓/電流信息，根據讀取到的信息調整負載大小，防止功率過大導致充電器復位重啟。

3、支持和主板供共用一個Type-C: XSP04D支持和外部單片機共用D+D-網絡，連接充電器可取電，連接電腦可傳輸數據。

4、支持電壓自動向下兼容：例如設置的電壓為20V連接的充電器支持的最大電壓的擋位為12V,XSP04D自動誘騙出12V電壓檔位。

5、電路簡單：XSP04D電路簡單，內部集成LDO，外圍元器件少，節省BOM成本。

6、小封裝設計：XSP04D采用QFN20_3*3小封裝設計，集成度高

UART 發送功率信息設置：

XSP04D 通過 UART 串口 Tx 接口發送功率信息， 外部的 MCU 可以通過讀取到功率（電壓、 電
流） 信息， 調整負載的大小。
注意： 外部 MCU 芯片的 RX 連接 XSP04D 的 TX 接口， 剛上電時， 先將 MCU 的串口設置為高阻態，
不能給 XSP04D 的串口電壓， 否則會影響到芯片取電， 等待 3 秒左右即可讀取。
數據結構類型： 數據頭+電壓+電流， PD 協議有電壓電流信息， 其它協議只有電壓， 電流為 0x00。

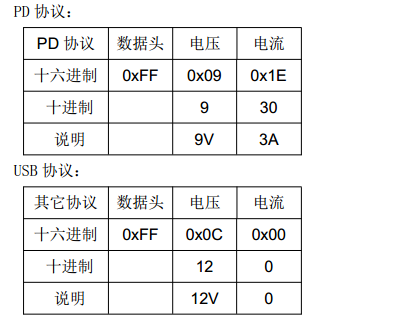

1、數據結構：

2、UART 串口波特率 9600， 發送的是 8 位十六進制數據。

3、計算方法： 電壓數據直接把十六進制轉換成十進制即可， 電流數據轉換十進制后還需要除以 10。
5.4、 數據采用連續發送的形式， 只需要讀取其中的 3 個字節， 其它都是重復的數據。 當動態切換電
壓檔位之后， 發送的是切換電壓后的數據。

4、如上圖 0x0C、 0x00 對應是 12V， 由于連接的是 USB-A 充電器， 電流數據是 00， 可以認為它是 18W
（即 12V/1.5A） 。

應用領域

智能穿戴設備?：如智能手表、耳機等，需快速充電且體積受限的設備。 ?

小家電與電動工具: 筋膜槍、電風扇、加濕器?：通過誘騙芯片從快充充電器獲取高壓電，解決小家電功率與充電器功率不匹配的問題。 ?

?無人機、攝影設備?：需大功率快速充電支持長時間飛行或拍攝需求。 ?

醫療設備: 血壓儀、心電圖監控儀等這些對穩定性要求高的設備，通過協議兼容性確保可靠供電。 ?
