高溫運放芯片在石油測井中的核心原理是通過特殊材料、動態校準和強化封裝三大技術應對極端環境：

耐高溫材料：采用SOI（絕緣體上硅）或碳化硅（SiC）基板，阻斷高溫漏電流，確保半導體在210℃下仍穩定工作；

動態溫漂補償：通過內部斬波開關周期性采樣失調電壓，實時反向抵消溫漂，避免地層信號放大失真；

抗壓密封封裝：使用陶瓷密封與真空釬焊工藝，抵抗井下高壓、蒸汽腐蝕及鉆探振動，保障芯片在210℃/1000小時的壽命。

實際應用效果：在石油測井中，此類芯片可直接放大井下傳感器nV級微電壓，承受超高溫與強沖擊，使地層電阻率測量誤差控制在1%以內，為深井勘探提供可靠信號鏈基礎。

代表型號

ZTOP41高溫運算放大器是青島智騰微電子有限公司研制的210℃高溫單封芯片，具有低失調電壓和低漂移，低輸入偏置電流、低噪聲和低功耗特性。 該器件保證可采用5V 至 36 V 電源供電，并保證可在極高的溫度下工作。該放大器的應用包括傳感器信號調理（例如熱電偶、RTD、應變計）、過程控制前端放大器和光學及無線傳輸系統中的精密二極管功率測量。工作溫度范圍為?40°C 至+210°C 溫度范圍。該芯片有直插式和表貼式兩種封裝方式（如圖）。

青島智騰高溫運放兩種封裝

特性參數：

低失調電壓：60 μV

低輸入偏置電流：10 nA

低壓噪聲密度： 10nV/μHz

軌到軌輸出擺幅

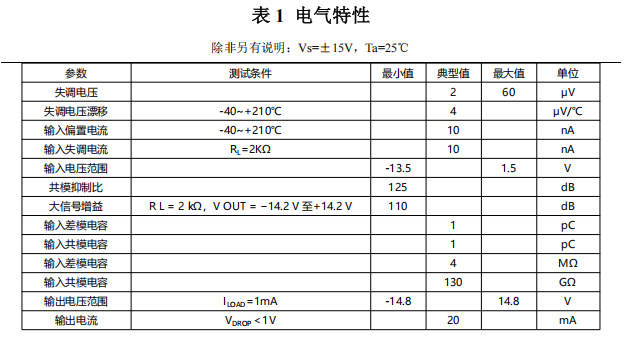

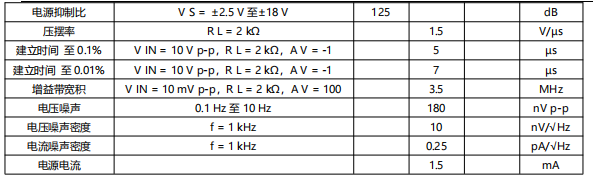

電氣特性：
