TL2575 和 TL2575HV 器件提供集成電路中降壓（降壓）開關穩壓器所需的所有有源功能。它們需要 4 到 6 個外部組件才能運行。它們接受高達 60 V 的寬輸入電壓范圍 （TL2575-HV），并提供 3.3 V、5 V、12 V、15 V 的固定輸出電壓或可調輸出版本。TL2575 和 TL2575HV 器件具有一個集成開關，能夠提供 1 A 的負載電流，具有出色的線路和負載調節能力。該器件還提供內部頻率補償、固定頻率振蕩器、逐周期電流限制和熱關斷功能。此外，可通過外部 ON/OFF 引腳進行手動停機。
*附件：tl2575hv-adj.pdf

特性

• 固定的3.3V、5V、12V和15V選項，在線路、負載和溫度條件下具有±5%的調節（最大值）
• 可調選項，范圍為 1.23 V 至 37 V（HV 版本為 57 V），在線路、負載和溫度條件下調節（最大值）為 ±4%
• 規定的 1A 輸出電流
• 寬輸入電壓范圍
  • 4.75 V 至 40 V（高壓版本為 60 V）
• 僅需要四個外部元件（固定版本），并使用現成的標準電感器
• 52kHz（典型值）固定頻率內部振蕩器
• TTL關斷能力，待機電流為50μA（典型值）
• 高效率
  • 高達 88%（典型值）
• 熱關斷和限流保護，具有逐周期限流功能

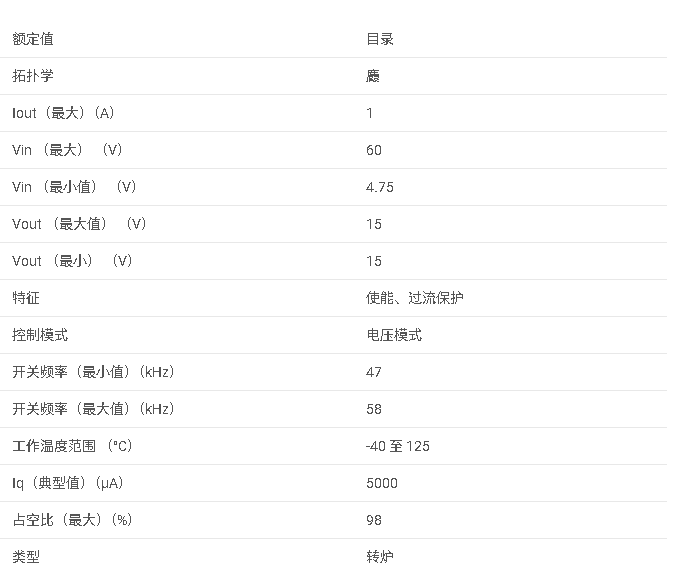

參數

?1. 產品概述?

• ?型號?：TL2575（標準版）和TL2575HV（高壓版），均為1A輸出電流的降壓開關穩壓器。
• ?特點?：
  • 固定輸出電壓選項（3.3V/5V/12V/15V，±5%精度）和可調輸出選項（1.23V-37V或57V，±4%精度）。
  • 寬輸入電壓范圍：4.75V-40V（TL2575）或60V（TL2575HV）。
  • 高效率（典型值88%）、52kHz固定頻率振蕩器，集成熱關斷和電流限制保護。
  • 僅需4-6個外部元件，支持TTL關斷功能（待機電流50μA）。

?2. 關鍵參數?

• ?電氣特性?：
  • 輸出電流：1A（持續），峰值電流限制2.8A（典型）。
  • 工作溫度：-40°C至125°C。
  • 封裝選項：TO-263（5引腳）、TO-220（5引腳）、PDIP（16引腳）。
• ?保護功能?：
  • 逐周期電流限制、熱關斷、反向電壓保護（需外部二極管）。

?3. 應用場景?

• 降壓（Buck）和反相降壓-升壓電源。
• 電機驅動、樓宇自動化、電網基礎設施及工業控制。

?4. 設計要點?

• ?外部元件選擇?：
  • ? 電感（L1） ?：根據輸入電壓和負載電流選擇（如330μH用于5V輸出）。
  • ? 輸出電容（COUT） ?：推薦低ESR鋁電解電容（100-470μF）。
  • ? 續流二極管（D1） ?：需快恢復或肖特基二極管（如1N5821）。
• ?布局建議?：
  • 縮短高頻路徑（VIN、GND、反饋引腳），單點接地以減少噪聲。

?5. 典型電路?

• 固定輸出版本需將反饋引腳（FEEDBACK）直接連接至輸出；可調版本需通過電阻分壓網絡設置電壓（R1=1kΩ-5kΩ）。
