TPS6240x 系列器件是經過優化的同步雙通道降壓 DC-DC 轉換器 用于電池供電的便攜式應用。這些器件提供兩個獨立的輸出電壓軌 由 1 節鋰離子電池或 3 節鎳氫/鎳鎘電池供電。這些設備也適合作 來自標準 3.3V 或 5V 電壓軌。

該TPS62400的輸入電壓范圍為 2.5 V 至 6 V，是便攜式供電的理想選擇 智能手機、PDA 和其他便攜式設備等應用。
*附件：tps62403.pdf

使用 EasyScale 串行接口，可以在運行期間修改輸出電壓。 固定輸出電壓版本TPS62401、TPS62402、TPS62403和TPS62404支持單引腳 用于低功耗處理器的受控簡單動態電壓調節。

TPS6240x 在 2.25 MHz 固定開關頻率下工作，并進入省電狀態 在輕負載電流下模式運行，以在整個負載電流內保持高效率 范圍。對于低噪聲應用，器件可以通過以下方式強制進入固定頻率 PWM 模式 將MODE/DATA引腳拉高。在關斷模式下，電流消耗降低至1.2 μA， 典型。這些器件允許使用小型電感器和電容器來實現小型解決方案 大小。

特性

• 高效率 — 高達 95%
• V在范圍為 2.5 V 至 6 V
• 2.25MHz 固定頻率工作
• 輸出電流為 400 mA 和 600 mA
• 輸出電壓可調范圍為0.6V至V在
• 引腳可選輸出電壓支持簡單的
  動態電壓調節
• EasyScale 可選單引腳串行接口
• 輕負載電流下的省電模式
• 180°異相作
• PWM模式下的輸出電壓精度±1%
• 兩個
  轉換器的典型靜態電流為32 μA
• 100% 占空比，壓差最低
• 提供 10 引腳 VSON（3 mm × 3 mm）
• 應用
  • 手機、智能手機
  • PDA、掌上電腦
  • OMAP 和低功耗 DSP 電源
  • 便攜式媒體播放器
  • 數字收音機
  • 數碼相機

參數

方框圖

?1. 產品概述?
TPS6240x是德州儀器（TI）推出的同步雙路降壓DC-DC轉換器系列，專為電池供電便攜設備優化，包括：

• ?型號?：TPS62400（可調輸出）、TPS62401/02/03/04（固定輸出）。
• ?輸入電壓?：2.5V至6V，支持1節Li-Ion或3節NiMH/NiCd電池。
• ?輸出能力?：雙路獨立輸出，電流分別為400mA（通道1）和600mA（通道2），效率高達95%。
• ?封裝?：10引腳VSON（3mm×3mm），集成PowerPAD?散熱設計。

?2. 核心特性?

• ?動態電壓調節?：
  • TPS62400通過外部電阻網絡或EasyScale?接口調整輸出電壓（0.6V至VIN）。
  • TPS62401/02/03/04支持引腳選擇（DEF_1）或寄存器編程，實現動態電壓縮放（DVS）。
• ?工作模式?：
  • ?PWM模式?：固定2.25MHz開關頻率，適合重載。
  • ? 節能模式（PFM） ?：輕載時自動切換，降低靜態電流至32μA（雙路）。
• ?其他功能?：
  • 180°錯相控制減少輸入電流紋波。
  • 短路保護、熱關斷（150°C閾值）、軟啟動功能。

?3. 典型應用?

• ?場景?：智能手機、PDA、便攜媒體播放器、數字相機等。

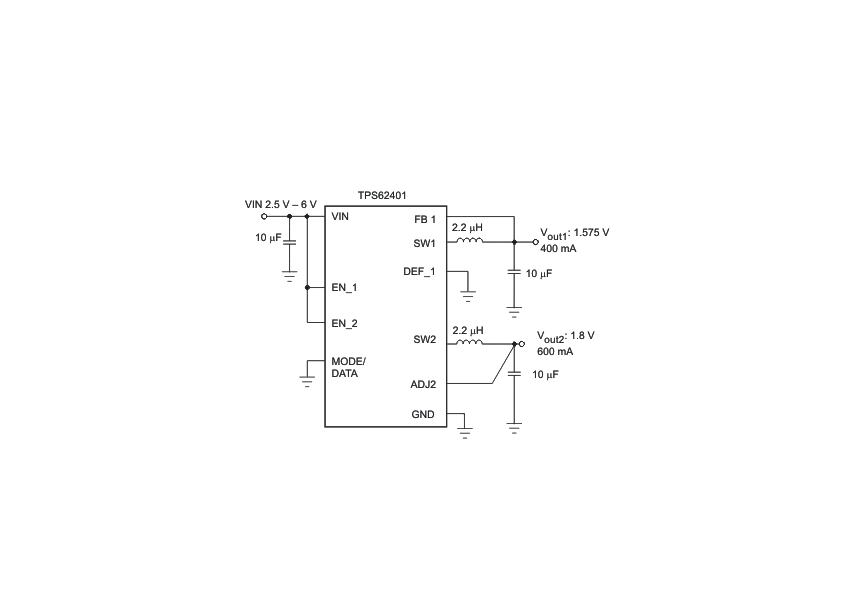

• ?電路設計?：
  • ?輸出濾波?：推薦2.2μH4.7μH電感，10μF22μF陶瓷電容（X7R/X5R）。
  • ?布局要點?：低阻抗接地、輸入/輸出電容靠近引腳、信號線遠離噪聲源。

?4. 關鍵參數?

• ?電氣特性?：
  • 靜態電流：19μA（單路）、32μA（雙路）。
  • 輸出電壓精度：±1%（PWM模式）。
• ?接口時序?：EasyScale?單線接口支持1.7kbps~160kbps速率，5位數據配置輸出電壓。

?5. 文檔結構?

• ?數據手冊章節?：特性、引腳功能、電氣規格、典型應用電路、布局指南。
• ?修訂歷史?：版本F（2014年8月）新增熱性能參數和接口協議細節。

?6. 型號差異?

?7. 設計資源?

• 提供效率曲線、負載瞬態響應圖、PCB布局示例（如星型接地）。
• 支持工具：TI官網提供仿真模型和計算工具。
