在小功率 AC-DC 電源轉換的前沿領域，對芯片性能的追求永無止境。晶源微推出的 CSC7137B，作為一款精心雕琢的高性能低功耗原邊反饋 AC-DC 驅動芯片，以其獨特的優勢，在智能家居、小型數碼設備等眾多場景中開辟出一片新天地。接下來，我們將深入剖析 CSC7137B 的卓越特性，并結合實際應用場景，提供一套完整且詳盡的應用指南。

?

一、芯片優勢剖析?

1.1 超高集成度，引領極簡電路設計?

CSC7137B 內部巧妙集成了高達 800V 的高壓大功率 BJT（雙極結型晶體管）以及先進的 PFM（脈沖頻率調制）控制器。這一集成壯舉，使得傳統設計中必不可少的光耦、TL431 等復雜器件瞬間成為歷史。對于生產廠商而言，電路板空間的占用大幅減少，物料采購清單得以簡化，生產組裝流程更加順暢，生產效率直線上升。在諸如智能手環、無線耳機等對空間極度敏感的小型電子產品電源電路設計中，CSC7137B 的這一優勢表現得淋漓盡致，為產品的小型化、輕薄化提供了有力支撐。?

1.2 高效轉換，全負載性能卓越?

憑借創新的開關頻率調制和初級電流峰值振幅（FM 和 AM）多模式工作技術，CSC7137B 在全負載范圍內都能保持令人驚嘆的轉換效率。在恒壓（CV）模式下，其獨有的線纜補償功能尤為突出。它能夠精準地感知并補償因輸出線纜電阻造成的電壓降，確保無論線纜長短、粗細，輸出電壓始終穩定如一。而在恒流（CC）模式下，芯片內置的線電壓補償和負載補償機制開始發揮作用，根據輸入電壓和負載的實時變化，迅速做出調整，維持恒流輸出的高精度。這種卓越的性能，讓 CSC7137B 在充電器、電源適配器等對輸出特性要求近乎苛刻的應用中，成為無可爭議的首選，為充電設備的穩定、高效運行保駕護航，顯著延長設備使用壽命。?

1.3 全方位保護，筑牢系統安全防線?

CSC7137B 為電源系統構建了一套全方位、無死角的安全防護網：?

• 過溫保護（OTP）：當芯片溫度攀升至預設的危險閾值時，它會迅速啟動自我保護機制，自動降低輸出功率或者果斷停止工作，避免芯片因過熱而損壞，從而有效守護整個電源系統以及與之相連的設備安全。這一功能在那些需要長時間連續工作且散熱條件有限的應用場景中，如工業控制中的小型電源模塊，顯得尤為重要。?
• 輸出電壓保護（OVP）：一旦檢測到輸出電壓出現異常升高的情況，芯片會在第一時間采取行動，立即啟動保護措施，將過高的電壓降下來，避免對負載設備造成不可逆的損害，確保用電設備的安全運行。?
• 短路保護（SLP）：在輸出發生短路的緊急時刻，CSC7137B 能夠迅速響應，精準地限制電流過大，有效防止電路因短路引發火災等嚴重安全事故，極大地增強了系統的可靠性和穩定性。?
• VCC 過壓保護和鉗位（OVP&clamp）：芯片時刻密切監測自身的供電電壓 VCC，一旦 VCC 超過安全電壓范圍，馬上實施過壓保護，并將電壓牢牢鉗位在安全區間內，確保芯片自身能夠穩定運行，不受外界電壓波動的干擾。?

1.4 超低待機功耗，踐行綠色節能理念?

CSC7137B 的待機功耗極低，小于 75mW，這一出色表現使其完美契合當下最為嚴格的節能標準。在智能家居設備中的傳感器節點、遙控器等眾多可能會長時間處于待機狀態的應用場景中，其低待機功耗的優勢盡顯。它能夠顯著延長電池的使用壽命，降低整體能耗，為打造綠色、環保、節能的生活環境貢獻力量，符合未來科技發展的大趨勢。?

1.5 卓越 EMC 特性，適應復雜電磁環境?

CSC7137B 具備卓越的電磁兼容性（EMC）。在工作過程中，它產生的電磁干擾極其微弱，幾乎不會對周圍其他電子設備造成任何影響。同時，自身又擁有強大的抗干擾能力，能夠在復雜多變的電磁環境中保持穩定工作。這一特性，使得它在對電磁環境要求極高的場合，如醫療電子設備、航空航天電子設備等的電源電路設計中，成為不可或缺的關鍵芯片。

?

二、應用指南?

2.1 硬件設計要點?

2.1.1 啟動電路設計?

CSC7137B 擁有極低的啟動電流，通過外置啟動電阻可對 VCC 端口電容進行快速充電，以此來大幅縮短啟動時間。當 VCC 電壓順利達到芯片的開啟閾值時，芯片內部的控制電路隨即開始工作，系統自動切換為由變壓器輔助繞組持續供電；而當 VCC 電壓下降到欠壓閾值時，芯片內部控制電路停止工作，電路重新進入啟動流程。在設計啟動電路時，需要依據芯片的啟動電流和啟動時間要求，精心挑選啟動電阻的阻值和電容的容值。一般來說，啟動電阻的阻值可在幾百千歐到幾兆歐之間選擇，電容容值通常在 0.1μF - 1μF 范圍內。不過，具體的數值還需通過大量的實際測試進行優化確定，以確保芯片能夠快速、穩定地啟動。?

2.1.2 電流采樣電路?

在 CC 模式工作時，CS 引腳的電流信息對于準確調節次級平均電流起著關鍵作用。由于系統工作在 DCM（不連續導通模式），電流峰值（IPP）、匝數比（NP/NS）、次級退磁時間（TDM）和開關周期（TSW）共同決定著次級平均輸出電流。因此，電流采樣電阻的選擇至關重要。必須選用高精度、低溫漂的電阻，以保證采樣的精準度。通常，可以選用精度為 1% - 0.1% 的合金電阻，電阻值則需要根據實際應用中的電流大小進行精確計算確定，一般在幾毫歐到幾十毫歐之間。同時，為了最大程度減少布線電阻和寄生電感對采樣精度的影響，采樣電阻應盡量靠近芯片的 CS 引腳安裝。?

2.1.3 電壓反饋電路?

在 CV 模式工作時，CSC7137B 會在消磁時間內對 VFB 引腳電壓進行脈沖采樣，并將其與內部參考電壓 VREF 進行細致比較，經過誤差放大后，精準控制恒壓環路的諧振時間，從而實現對輸出電壓的穩定調節。在設計電壓反饋電路時，要著重確保采樣電阻的精度和穩定性，以準確無誤地反映輸出電壓的變化。分壓電阻網絡的阻值需要根據輸出電壓設定值和芯片的參考電壓進行精確計算，一般采用精度為 1% 的金屬膜電阻。此外，為了減少干擾，反饋線應盡量遠離功率電路和高頻信號線，必要時可采用屏蔽線來進一步提高抗干擾能力。?

2.1.4 變壓器設計?

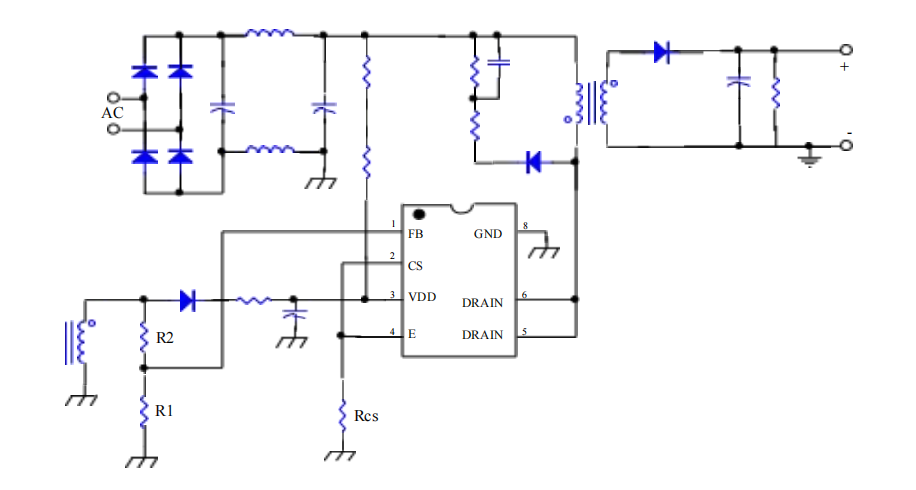

CSC7137B 通常可設計為典型的反激式開關變換器，其中變壓器是核心關鍵元件。變壓器的設計必須精準滿足應用的功率需求、電壓轉換比以及嚴格的電氣隔離要求。在確定變壓器的匝數比時，要全面綜合考慮輸入電壓范圍、輸出電壓要求以及芯片的工作特性。例如，對于輸入電壓范圍為 85V - 265VAC、輸出電壓為 5V 的應用場景，就需要合理計算初級和次級繞組匝數，以保證在全輸入電壓范圍內都能實現穩定可靠的電壓轉換。另外，變壓器的磁芯材料應選用低損耗、高飽和磁通密度的材料，如錳鋅鐵氧體，這樣可以有效提高轉換效率和功率密度。?

2.2 軟件配置要點（若有）?

CSC7137B 作為一款硬件驅動芯片，一般情況下無需復雜的軟件編程配置。但其工作模式和參數設置可以通過對外圍電路元件的巧妙選擇和合理連接方式進行靈活調整。例如，通過改變特定引腳的上拉或下拉電阻值，就能夠對線纜補償的程度、過流保護閾值等重要參數進行精準調節。在進行這些硬件設置時，務必嚴格按照芯片數據手冊中的詳細指導進行操作，確保參數設置準確無誤，從而充分發揮芯片的最佳性能。?

2.3 典型應用場景及設計實例?

2.3.1 智能家居設備電源?

在智能家居蓬勃發展的今天，如智能插座、智能門鎖、傳感器節點等設備對電源的要求日益嚴苛，需要穩定、高效且節能的電源支持。CSC7137B 憑借其低待機功耗和出色的 EMC 特性，成為智能家居設備電源的理想之選。以智能插座為例，通過 CSC7137B 將市電轉換為適合智能插座內部電路工作的直流電壓，利用芯片的過流、過壓保護功能，能夠有效防止因接入設備過載或異常導致的損壞，保障智能插座安全穩定運行。同時，其低待機功耗可顯著降低整個智能家居系統的能耗，符合綠色節能的家居理念，為用戶打造一個安全、節能、便捷的智能家居環境。?

2.3.2 小型數碼產品充電器?

對于智能手機、平板電腦、數碼相機、MP3 播放器等小型數碼產品而言，其充電器對芯片的性能要求極高。CSC7137B 的 CC/CV 特性使其在充電器設計中大放異彩，能夠實現高效、安全的充電過程。充電器首先從 CC 模式開始對電池充電，提供恒定電流，快速提升電池電量；當電池電量快充滿時，平滑無縫地切換到 CV 模式，提供恒定電壓，防止過充對電池造成損害。?

2.3.3 工業控制中的小型電源模塊?

在工業控制領域，許多設備需要小型、高效、穩定的電源模塊來支持其運行。CSC7137B 的高性能、高集成度以及全方位的保護功能，使其成為工業控制中小型電源模塊的優質選擇。例如，在一些對空間要求嚴格的工業傳感器節點中，CSC7137B 能夠將市電轉換為適合傳感器工作的穩定直流電壓，同時利用其過溫保護、短路保護等功能，確保在復雜的工業環境中，電源模塊能夠穩定運行，不受溫度變化、電路短路等異常情況的影響，為工業控制設備的穩定運行提供堅實保障。?
