該LM25575是一款易于使用的降壓穩壓器，允許設計工程師使用最少的組件集來設計和優化穩健的電源。該LM25575在6 V至42 V的輸入電壓范圍內工作，通過集成330 mΩ N溝道MOSFET提供1.5A的連續輸出電流。該穩壓器采用仿真電流模式架構，提供固有的線路調節、嚴格的負載瞬態響應和易于環路補償，而不受電流模式穩壓器相關的低占空比的通常限制。工作頻率可在50 kHz至1 MHz之間調節，以優化尺寸和效率。為了降低EMI，頻率同步引腳允許LM（2）557x系列的多個IC自同步或與外部時鐘同步。該LM25575通過逐周期電流限制、短路保護、熱關斷和遠程關斷確保穩健性。該器件采用功率增強型 HTSSOP-16 封裝，具有用于散熱的裸露芯片連接焊盤。該LM25575由全套 WEBENCH 在線設計工具支持。
*附件：lm5575.pdf

特性

• 集成42V、330mΩ N溝道MOSFET
• 6 V 至 42 V 的超寬輸入電壓范圍
• 可調輸出電壓低至 1.225 V
• 1.5% 反饋參考精度
• 工作頻率可在 50 kHz 至 1 MHz 之間調節，帶單電阻
• 主頻率或從頻率同步
• 可調節軟啟動
• 仿真電流模式控制架構
• 寬帶寬誤差放大器
• 內置保護
• HTSSOP-16EP（裸露墊）

參數

方框圖

?1. 核心特性?

• ?寬輸入電壓范圍?：6V至42V，集成42V/330mΩ N溝道MOSFET
• ?精準輸出?：可調輸出電壓低至1.225V，反饋精度±1.5%
• ?靈活頻率調節?：通過單電阻設置50kHz至1MHz開關頻率，支持主/從同步
• ?保護功能?：包括周期限流、短路保護、熱關斷及遠程關斷
• ?封裝?：HTSSOP-16EP（帶散熱焊盤）

?2. 關鍵應用場景?

• 工業電源系統
• 高輸入電壓轉低電壓的電源設計

?3. 工作原理與架構?

• ?仿真電流模式控制?：提供優異的線性調節和瞬態響應，避免傳統電流模式在低占空比下的限制。
• ?雙模式啟動穩壓器?：輸入電壓<9V時直連VIN，>9V時內部穩壓至7V，支持外部輔助電源（7.5V-14V）以降低功耗。

?4. 功能模塊詳解?

• ?軟啟動?：通過外部電容控制啟動時間，默認10μA電流源充電。
• ?同步與頻率設置?：SYNC引腳支持多芯片同步或外部時鐘同步，RT引腳電阻設定頻率。
• ?電流限制?：基于仿真電流信號，2.1A閾值觸發周期限流，防止電感飽和。
• ?熱保護?：165°C時強制關斷，冷卻后自動恢復。

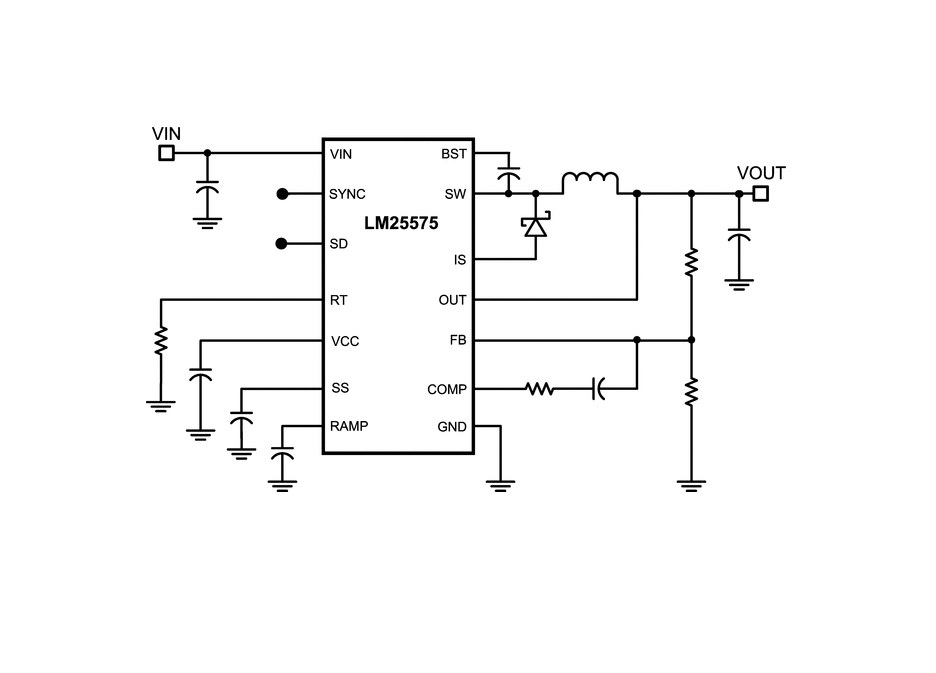

?5. 典型應用設計?

• ?外圍元件選型?：
  • ?電感?：需滿足峰值電流（如47μH/3.25A飽和電流）。
  • ?輸出電容?：陶瓷+有機電容組合降低紋波（如10μF+120μF）。
  • ?二極管?：推薦肖特基型（如60V CMSH3-60），減少開關損耗。
• ?PCB布局建議?：
  • 縮短高頻回路路徑，散熱焊盤連接地平面并增加過孔。
  • 輸入/輸出電容靠近器件以抑制噪聲。

?6. 設計工具支持?

• 可通過TI WEBENCH?工具定制設計，優化效率、尺寸與成本。

?7. 封裝與訂購信息?

• 型號示例：LM25575MH/NOPB（HTSSOP-16，工作溫度-40°C至125°C）。

?文檔范圍?：涵蓋特性、引腳功能、電氣參數、典型電路、布局示例及材料清單（BOM）。
