LM25574 42V、0.5A 降壓開關穩壓器數據手冊

LM25574 是一款易于使用的降壓穩壓器，允許設計工程師使用最少的元件來設計和優化穩健的電源。該LM25574在 6V 至 42V 的輸入電壓范圍內工作，通過集成的 750mΩ N 溝道 MOSFET 提供 0.5A 的連續輸出電流。該穩壓器采用仿真電流模式架構，可提供固有的線路調節、緊密的負載瞬態響應和輕松的環路補償，而不受電流模式穩壓器通常的低占空比限制。工作頻率可在 50kHz 至 1MHz 范圍內調節，以實現尺寸和效率的優化。為了降低 EMI，頻率同步引腳允許 LM（2）557x 系列的多個 IC 進行自同步或與外部時鐘同步。該LM25574規定了具有逐周期電流限制、短路保護、熱關斷和遠程關斷的穩健性。該器件采用 TSSOP-16 封裝。LM25574 由全套 WEBENCH 在線設計工具提供支持。
*附件：lm25574.pdf

特性

集成 75V、750mΩ N 溝道 MOSFET
6V 至 75V 的超寬輸入電壓范圍
可調輸出電壓低至 1.225V
1.5% 反饋參考精度
使用單個電阻器可在 50kHz 至 500kHz 之間調節工作頻率
控制器或外設頻率同步
可調軟啟動
仿真電流模式控制架構
寬帶寬誤差放大器
內置保護

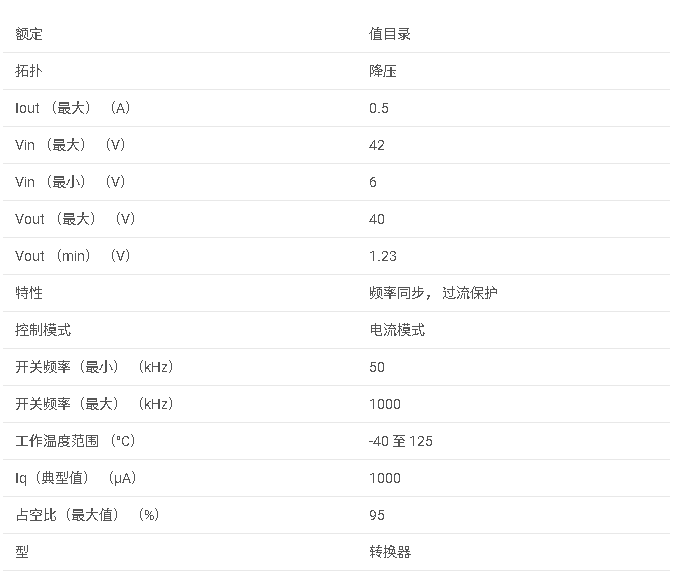

參數

方框圖

?1. 核心特性?

?寬輸入電壓范圍?：6V至75V（最大42V連續工作），集成750mΩ N溝道MOSFET。
?精準輸出?：可調輸出電壓低至1.225V，反饋參考精度±1.5%。
?靈活頻率調節?：通過單電阻設置50kHz至1MHz開關頻率，支持外部同步。
?保護功能?：周期限流、短路保護、熱關斷及遠程關斷。
?控制架構?：模擬電流模式控制，優化瞬態響應與環路補償。

?2. 關鍵應用場景?

工業電源、電信設備、汽車電子等高輸入電壓場景。

?3. 功能模塊詳解?

?啟動穩壓器?：雙模式設計（直接連接或7V穩壓），支持6V-42V輸入。
?關斷/待機模式?：SD引腳電壓分級控制（<0.7V關斷，0.7V-1.225V待機）。
?振蕩器與同步?：RT電阻設定頻率，SYNC引腳支持多芯片同步或外部時鐘同步。
?電流檢測與限流?：通過IS引腳采樣二極管電流，結合模擬斜坡實現精準限流（0.7A閾值）。
?軟啟動?：SS引腳外接電容控制啟動時間，默認10μA充電電流。

?4. 設計要點?

?布局建議?：優先減小高頻電流環路面積，分離模擬/功率地，優化散熱（TSSOP-16封裝熱阻95°C/W）。

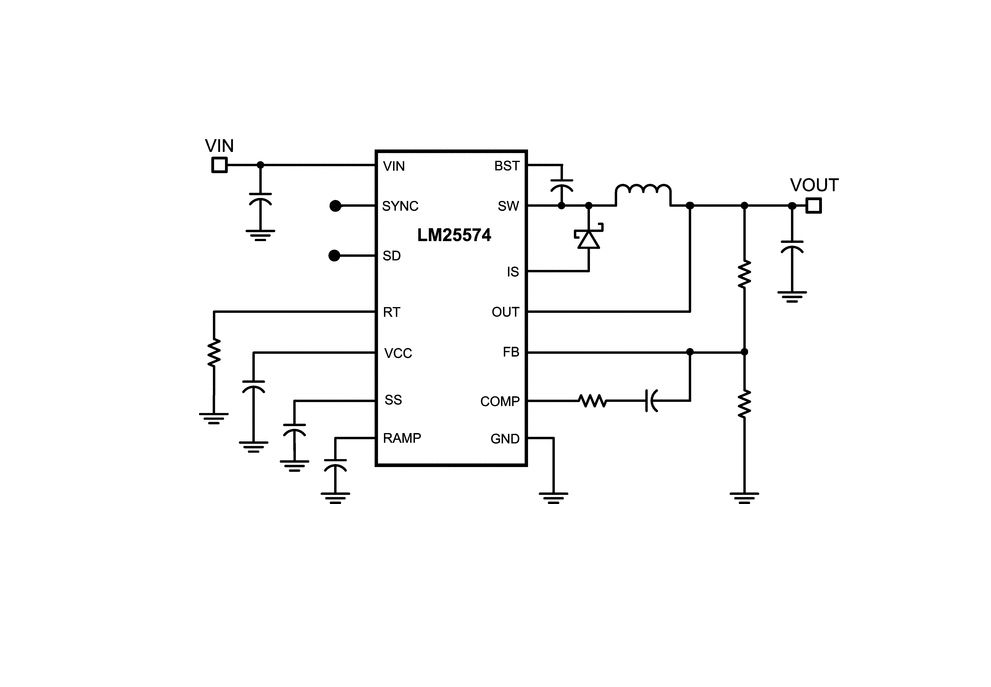

?典型電路?：需配置輸入/輸出電容、電感（如100μH）、反饋電阻（如5.11kΩ/1.65kΩ分壓）及補償網絡（R4=24.9kΩ, C5=0.022μF）。

?5. 性能參數?
