Texas Instruments TUSB564Q1-EVM評估模塊 (EVM) 可以與交替模式的USB Type-C?源（如TUSB546EVM或USB，或DisplayPort?、Type-C主機系統）一起使用，對Type-C實施進行評估。該評估模塊有一個傳統Type-A USB插座，用于連接USB集線器或設備，還有一個DisplayPort插座，用于連接DisplayPort Sink。Texas Instruments TUSB564Q1-EVM使用TPS65987 PD控制器進行CC引腳控制，并在I^2^C或引腳搭接模式下配置器件。

數據手冊：*附件：Texas Instruments TUSB564Q1-EVM 評估模塊（EVM）數據手冊.pdf

特性

• USB Type-C交叉點開關
• USB3.1 Gen 1高達5Gbps
• DisplayPort 1.4高達8.1 Gbps (HBR3)
• 支持引腳C、D、E分配
• 超低功耗架構
• 高達12dB均衡能力的線性轉接驅動器

套件內容

• USB564-Q1EVM評估模塊
• 一個DisplayPort插座連接DisplayPort Sink
• 一個USB-A插座連接USB設備
• 一個標準5V桶形插孔插座
• 用于配置各種TUSB564-Q1功能的插頭

應用

• 個人電腦和筆記本電腦
• TV
• 游戲設備
• 家庭影院和娛樂
• 智能手機
• 平板電腦
• 汽車信息娛樂

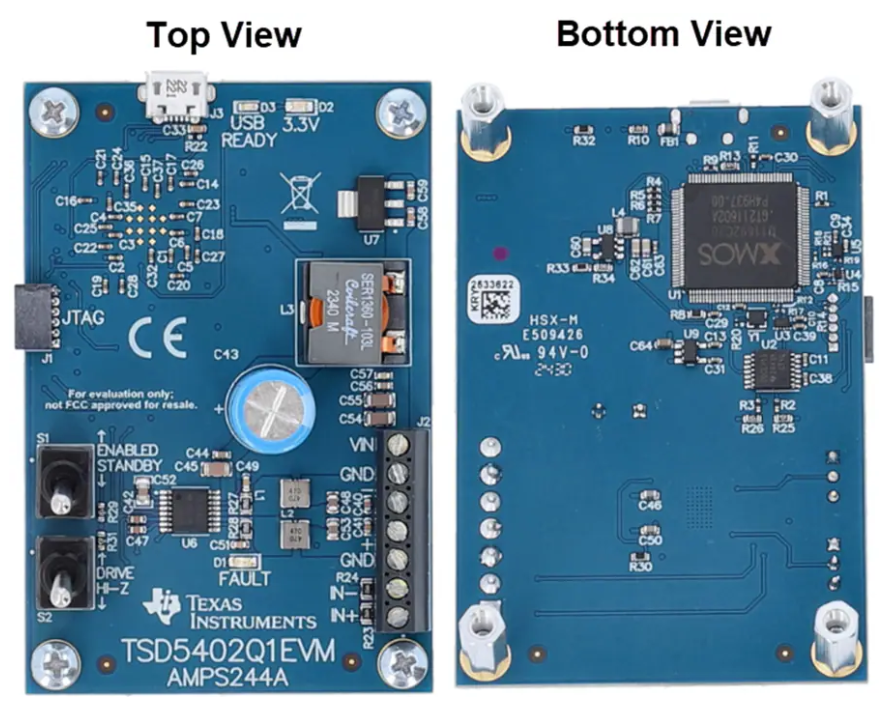

板布局
