LM3691系列 高精度、微型 1A、降壓型 DC-DC 轉換器,適用于便攜式應用數據手冊

科技綠洲 ? 2025-07-18 14:00 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

LM3691 降壓型 DC-DC 轉換器經過優化,可通過單節鋰離子電池或 3 節鎳氫/鎳鎘電池為超低壓電路供電。它在 2.3 V 至 5.5 V 的輸入電壓范圍內提供高達 1A 的負載電流。有幾種不同的固定電壓輸出選項可用。

LM3691 具有一個模式控制引腳,允許用戶選擇強制 PWM 模式或 ECO 模式,根據負載自動在門控 PWM 模式和 PWM 之間更改模式。在 ECO 模式下,該器件提供卓越的效率和極低的 IQ在輕負載條件下。ECO 模式通過減少輕負載條件和系統待機期間的靜態電流來延長電池壽命。
*附件:lm3691.pdf

LM3691 采用 6 引腳 DSBGA 封裝。只需要三個外部表面貼裝元件,一個
1 μH電感器、一個4.7 μF輸入電容和一個4.7 μF輸出電容。

特性

  • 輸入電壓:2.3 V 至 5.5 V
  • 輸出電壓:0.75 V 至 3.3 V
  • ±1% 直流輸出電壓精度
  • 4 MHz開關頻率
  • ECO模式下64μA(典型值)靜態電流
  • 1-A 最大負載能力
  • 自動 ECO/PWM 模式切換
  • MODE 引腳用于選擇 ECO/強制 PWM 模式
  • 電流過載和熱關斷保護
  • 只需三個微型表面貼裝外部元件(解決方案尺寸小于 15 mm ^2^ )

參數

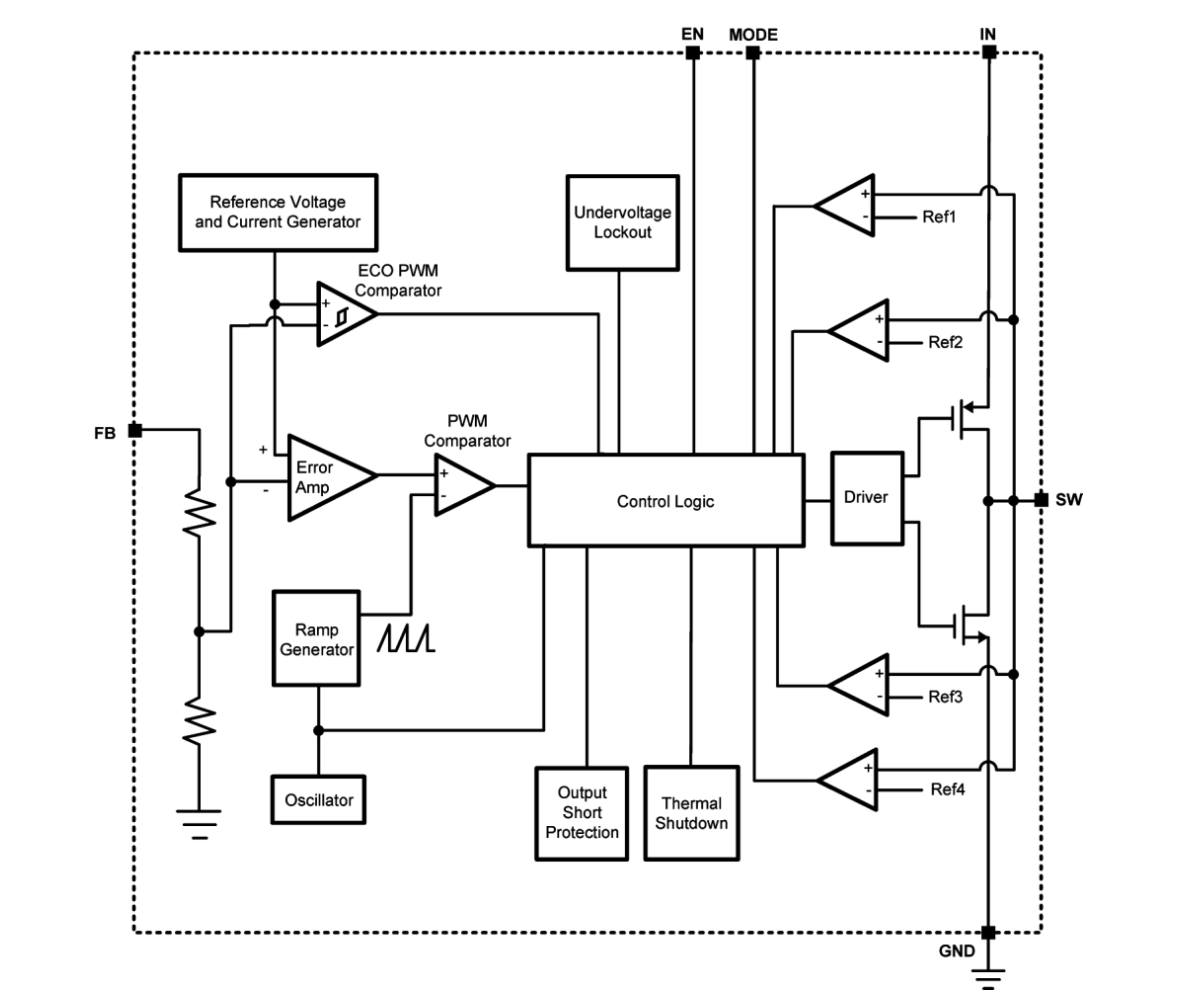

方框圖

?1. 產品概述?
LM3691是一款專為便攜式設備優化的降壓型DC-DC轉換器,具有以下核心特性:

  • ?輸入電壓范圍?:2.3V至5.5V(支持單節Li-Ion電池或3節NiMH/NiCd電池)。
  • ?輸出電壓選項?:0.75V至3.3V(固定電壓版本可選),精度達±1%。
  • ?高效率?:4MHz開關頻率,支持ECO模式(輕載時靜態電流僅64μA)與PWM模式自動切換。
  • ?負載能力?:最大輸出電流1A,集成過流和熱關斷保護。

?2. 關鍵特性?

  • ?微型化設計?:僅需3個外部元件(1μH電感、4.7μF輸入/輸出電容),占板面積<15mm2。
  • ?工作模式?:
    • ?ECO模式?:輕載時降低靜態電流,延長電池壽命。
    • ?強制PWM模式?:通過MODE引腳選擇,適用于噪聲敏感場景。
  • ?保護功能?:電流限制、熱關斷(150°C觸發)、欠壓鎖定(UVLO)。

?3. 典型應用?

  • 移動設備:手機、MP3播放器、便攜硬盤。
  • 低功耗場景:手持無線電、傳感器供電。

?4. 封裝與規格?

  • ?封裝?:6引腳DSBGA(1.59mm×1.295mm)。
  • ?電氣參數?:
    • 開關頻率:4MHz(典型值)。
    • 效率:高達90%(ECO模式,VOUT=1.8V時)。

?5. 設計要點?

  • ?布局建議?:縮短功率回路路徑,優先放置輸入/輸出電容靠近芯片。
  • ?元件選型?:推薦Murata/TDK的電感(如LQM2HPN1R0MG0)和低ESR陶瓷電容。

?6. 文檔結構?

  • 包含特性、應用電路、引腳功能、電氣規格(如絕對最大額定值、ESD等級)、典型性能曲線及封裝信息。

?附件說明?

  • 當前附件為完整數據手冊(lm3691.pdf),涵蓋技術參數、設計指南及訂購型號(如LM3691TL-1.8/NOPB對應1.8V輸出)。
