LM5015 高壓開關模式穩壓器 具有 使用 最少的外部組件。這款易于使用的穩壓器集成了高壓側和低壓側 75 具有最小 1 A 峰值電流限制的電壓 N 溝道 MOSFET。MOSFET 兩端的電壓 在雙開關拓撲中采用的被箝位到輸入電壓,從而允許輸入電壓 范圍接近 MOSFET 的額定值。穩壓器控制方法基于電流模式 控制提供固有的環路補償和線路前饋,以實現卓越的抑制 的輸入瞬變。
工作頻率由單個電阻器設置,可編程至 750 kHz。 振蕩器也可以與外部 clock同步。其他保護功能 包括逐周期電流限制、熱關斷、欠壓鎖定和遠程 shutdown 功能。該器件采用 HTSSOP-14EP 封裝,具有外露裸片 附焊盤以增強散熱。
*附件:lm5015.pdf
特性
- 雙通道集成 75V N 溝道 MOSFET
- 超寬輸入電壓范圍:4.25V 至 75V
- 集成高壓偏置穩壓器
- 可調輸出電壓
- 1.5% 反饋基準準確度
- 具有可選補償的電流模式控制
- 寬帶寬誤差放大器
- 集成電流感應和限流
- 50% 最大占空比限制
- 單電阻振蕩器編程
- 振蕩器同步功能
- 可編程軟啟動
- 使能/欠壓鎖定 (UVLO) 引腳
- 熱關斷
參數
方框圖
?1. 產品概述?
LM5015是德州儀器(TI)推出的高電壓開關模式穩壓器,集成雙路75V N溝道MOSFET,適用于雙開關正向或雙開關反激拓撲結構。其核心特點包括:
- ?超寬輸入電壓范圍?:4.25V至75V
- ?高集成度?:內置高壓偏置穩壓器、電流模式控制、同步振蕩器及熱保護功能
- ?關鍵參數?:1.5%反饋精度、50%最大占空比限制、可編程軟啟動
?2. 主要特性?
- ?功率管理?:集成75V MOSFET(高/低側各1個),峰值電流限制1.2A
- ?控制模式?:電流模式控制,支持外部同步(最高750kHz)
- ?保護機制?:逐周期電流限制、欠壓鎖定(UVLO)、熱關斷(165°C觸發)
- ?封裝?:HTSSOP-14EP(帶散熱焊盤)
?3. 功能模塊詳解?
- ?高壓VCC穩壓器?:輸入4.25V-75V,輸出6.9V(可外接7V-14V輔助電源以提升效率)
- ?振蕩器?:通過單電阻編程頻率(25kHz-750kHz),支持外部時鐘同步
- ?反饋環路?:內置誤差放大器(1.26V參考電壓),支持隔離/非隔離配置
- ?軟啟動?:通過外部電容(SS引腳)實現可控啟動

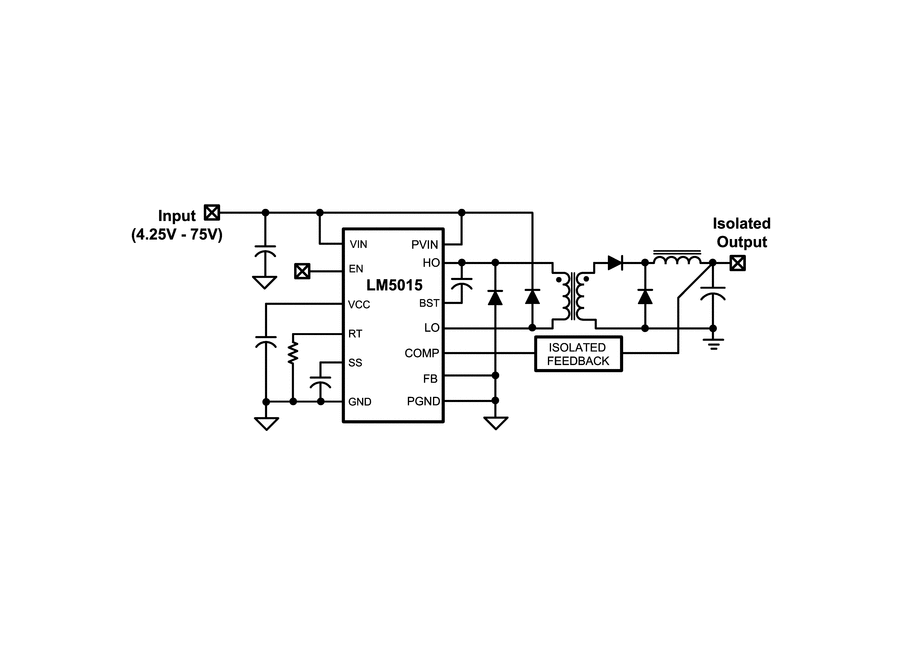

?4. 典型應用電路?
- ?非隔離雙開關正向?:48V輸入轉5V/2.5A輸出,效率優化設計
- ?隔離雙開關正向?:采用光耦反饋,次級側LMV431A基準
- ?雙開關反激?:簡化設計但效率略低(較正向拓撲低約2%)
- ?DC-DC變壓器?:1:1電壓轉換,開環工作于最大占空比
?5. 設計要點?
- ?PCB布局?:優先縮短HO/LO引腳走線,VIN/PVIN需就近放置陶瓷去耦電容
- ?EN/UVLO配置?:電阻分壓網絡設定啟動電壓閾值(如16V輸入需29.4kΩ+2.49kΩ)
- ?熱管理?:利用散熱焊盤連接地平面,多過孔增強散熱
?6. 性能曲線?
文檔包含效率、頻率、RDS(ON)隨溫度變化等關鍵曲線,例如:
- 48V輸入時效率達85%(5V輸出,300kHz開關頻率)
- RDS(ON)隨溫度升高線性增加(如低側MOSFET在125°C時增至0.93Ω)
?7. 版本與封裝?
- 最新版本為2013年4月修訂(SNVS538C)
- 提供HTSSOP-14EP封裝,符合RoHS標準,工作溫度-40°C至125°C
-
