引言：“那個熟悉的料號”

對于一位行色匆匆的硬件工程師而言，當一個新項目啟動，需要一顆旋轉位置傳感器，而交付期限（Deadline）又迫在眉睫時，腦海中第一個浮現的料號會是什么？在過去很多年里，答案很可能是那個熟悉又“安全”的選擇——ams AS5600。它穩定、可靠，是無數項目驗證過的“標準答案”。

然而，在這個技術日新月異、供應鏈風云變幻的時代，“安全”是否等同于“最優”？這種設計慣性背后，可能隱藏著被忽視的成本：近年來暴露無遺的供應鏈脆弱性、不斷攀升的采購成本，以及更重要的——因固守舊標準而錯失新技術帶來的性能飛躍和創新機會。

本文并非一篇簡單的“國產替代”選型指南，而是一次關于設計思維的深度探討。我們將通過嚴謹的技術剖析和真實的案例分析，向您揭示為何麥歌恩（MagnTek）的 MT6701CT 不僅僅是 AS5600 的國產替代品，更是一次根本性的設計升級。它將如何幫助您的產品在性能、集成度和成本結構上獲得決定性的競爭優勢，解鎖全新的設計可能。

一、兩款傳感器的“前世今生”：老牌健將與現代挑戰者

要理解這兩款芯片的差異，首先需要洞察它們誕生時被賦予的核心使命。

標桿之作：ams AS5600——可靠的非接觸式電位計

我們必須承認 AS5600 的歷史地位。它是一款優秀的芯片，成功地將傳統的機械電位器帶入了數字時代。其官方數據手冊開宗明義地將其定義為“12位可編程非接觸式電位計” (12-Bit Programmable Contactless Potentiometer) 。

這一定位既是它的優勢，也框定了它的邊界。AS5600 的設計初衷，是為非接觸式旋鈕、踏板、RC伺服等應用提供一個模擬量或PWM輸出的解決方案 。它的功能集，如可編程的起止點、模擬比例輸出等，都是圍繞“替代電位計”這一核心目標精心打造的。在那個時代，它無疑是成功的。

國產勁旅：麥歌恩與“全能型選手”MT6701

與之相對，麥歌恩（MagnTek）是一家深耕磁性傳感技術的專精型企業。更值得注意的是，麥歌恩如今已是國內A股上市半導體公司納芯微（NOVOSENSE）集團的一員 。這一背景對于工程師而言意義重大：它不僅代表了強大的研發實力和資本支持，更意味著穩定可靠的供應鏈保障和長期的技術服務承諾。這打消了工程師在選擇國產新興供應商時，對于供貨持續性和技術支持的后顧之憂。

麥歌恩 MT6701 從誕生之初，其定位就遠超“電位計”。它的官方定義是“基于霍爾感應技術的角度位置編碼器傳感器” (Hall Based Angle Position Encoder Sensor) 。請注意這里的關鍵詞——“編碼器”。這預示著它瞄準的是一個更廣闊、更高端的應用領域，一個 AS5600 從未涉足的戰場。

二、終極規格對決：一次深入骨髓的技術解剖

如果說 AS5600 的設計哲學是“如何做一顆更好的數字電位計？”，那么 MT6701 的思考維度則是“如何在一顆芯片里，同時集成電位計、光電編碼器和電機換向傳感器的功能？”。這種根本性的理念差異，造就了兩款產品在規格和能力上的天壤之別。

下面的對比表，不僅僅是數據的羅列，更是一份清晰的“升級路線圖”。

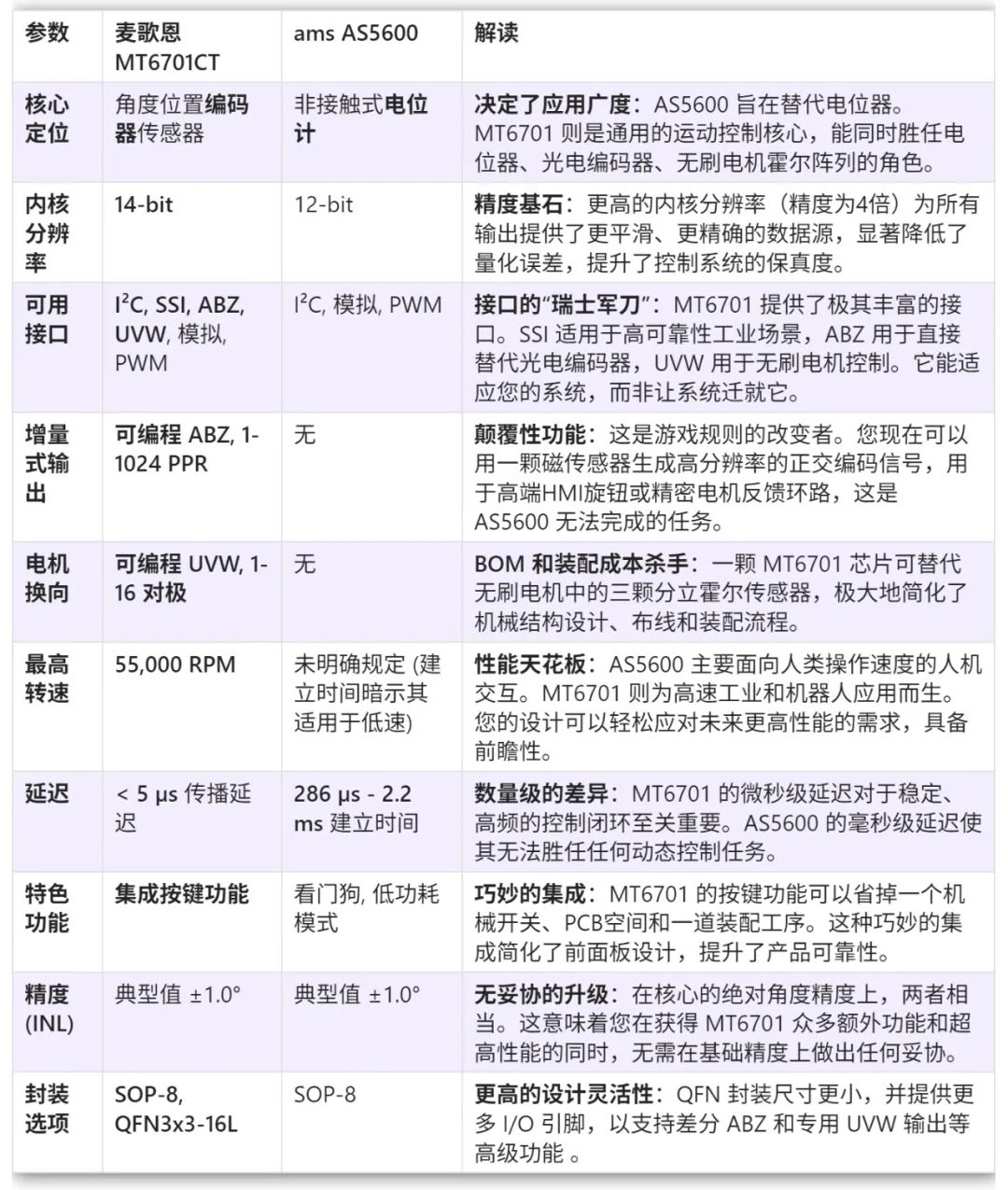

「麥歌恩 MT6701CT vs. ams AS5600 參數對比」

解讀數據背后：這些規格參數的真正含義

分辨率的“表”與“里”

雖然兩款芯片都提供12位的模擬或PWM輸出，但這只是“表象”。真正的區別在于“內核”。MT6701 擁有一個14位的數字內核 ，而 AS5600 是12位內核 。這意味著 MT6701 的原始角度數據在內部被分成了

214=16384份，而 AS5600 只有 212=4096份。這4倍的內部精度提升，意味著通過 I2C 或 SSI 讀取數字角度時，您將獲得一個平滑度遠超對手的數據流，這對于需要精密控制的算法至關重要。

超越 I2C：掌握控制系統的“方言”

MT6701 真正強大的地方在于它掌握了多種控制系統的“方言”，而 AS5600 只會說“普通話”（I2C/模擬/PWM）。

「ABZ 接口」：這是光電編碼器的標準語言。MT6701 可編程輸出1到1024線（PPR）的 ABZ 正交信號 ，可以直接連接到 MCU 的正交編碼器接口（QEI）外設，由硬件完成解碼，極大減輕 CPU 負擔。無論是高端家電的阻尼旋鈕，還是伺服電機的反饋，都能完美勝任。

「UVW 接口」：這是無刷直流電機（BLDC）的換向語言。傳統的 BLDC 電機需要3顆呈120度排布的霍爾傳感器來確定轉子位置。MT6701 僅需一顆，通過軸向對準磁鐵，即可生成電機驅動所需的U、V、W換向信號 。更強大的是，它支持1到16對極的可編程設置 ，使其能夠適配市面上絕大多數的 BLDC 電機。

「SSI 接口」：這是工業自動化領域的“官方語言”，常見于 PLC 和工業機器人。它是一種同步串行接口，以其高可靠性和抗干擾性著稱。AS5600 完全不具備進入這一專業領域的能力。

“速度與激情”：不只是性能過剩，更是戰略儲備

看到 MT6701 高達 55,000 RPM 的轉速 和小于 5 μs 的延遲 ，一些工程師可能會認為：“我的旋鈕用不了這么快”。這是一種短視的看法。正確的思考方式是：

「“今天用在旋鈕上的這顆料，明天可以直接用在公司新研發的高速無人機云臺或工業機械臂關節上。”」這種卓越的性能不僅僅是參數，它是一種戰略資產。它意味著您的公司可以：

「簡化元器件庫」：用一顆高性能芯片覆蓋從低速到高速的全部應用，減少物料種類，降低庫存和管理成本。

「加速產品研發」：工程師團隊只需熟悉一款芯片，即可應對多種不同性能需求的項目，縮短了學習曲線。

「實現設計前瞻性」：即使當前項目用不到如此高的性能，但選用 MT6701 意味著您的設計為未來的性能升級預留了充足的空間。

“少即是多”：集成按鍵的巧思

MT6701 集成的軸向按鍵功能 是一個非常精妙的設計。當用戶沿軸向按壓旋鈕時，磁鐵與芯片的距離發生微小變化，芯片能檢測到這種磁場強度的快速變化，并輸出一個按鍵信號。這不僅僅是省掉一個按鈕那么簡單，它意味著更簡潔的工業設計、沒有機械磨損因而更可靠的人機交互界面，以及更簡單的物料清單（BOM）和裝配流程。

尺寸的革命：QFN 封裝帶來的微型化可能

除了功能和性能上的全面超越，MT6701 還在物理形態上提供了 AS5600 無法企及的靈活性。AS5600 僅提供傳統的 SOP-8 封裝 ，而麥歌恩則為 MT6701 提供了更為先進的 MT6701QT 型號，采用緊湊的 3x3mm QFN 封裝 。

這看似微小的尺寸差異，卻為產品設計打開了全新的想象空間。在空間寸土寸金的現代電子產品中，例如手持攝影云臺、相機鏡頭、無人機、便攜醫療設備和各類高端消費電子產品，這種微型化封裝是剛性需求。工程師可以在極其緊湊的結構中集成高精度的角度傳感功能，而這是體積較大的 SOP-8 封裝難以實現的。尤其在攝影類等對體積有嚴苛要求的領域，這種小尺寸封裝有著強烈的市場需求 。

更重要的是，體積的縮小并未以犧牲功能為代價。恰恰相反，QFN 封裝提供了更多的 I/O 引腳，從而解鎖了差分 ABZ 信號和專用的 UVW 輸出等高級功能，為要求高抗干擾性和復雜電機控制的應用提供了更優的解決方案 。這再次印證了 MT6701 的核心設計理念：在更小的空間內，集成更強大的性能。

三、“國產升級”浪潮：戰略、供應鏈與技術支持

我們開誠布公地討論“國產替代”，但要將其提升到“國產升級”的戰略高度。這無關情懷，而是關乎智慧的工程決策和風險管理。

為您的物料清單（BOM）“脫險”

近年來全球供應鏈的脆弱性已無需贅言。選擇像麥歌恩/納芯微這樣強大的本土供應商，帶來的好處是實實在在的：更短的交付周期、更穩定的價格預期，以及最重要的——身處同一時區、使用同一種語言的本地現場應用工程師（FAE）支持。當您在深夜調試遇到問題時，一個電話就能找到能快速響應的專家，這種價值千金。

“升級”在何處大放異彩？

MT6701 的優勢并非平均分布，在某些領域，它不是替代品，而是“賦能者”，能催生出更優秀的產品。

「機器人與工業自動化」：高轉速 、微秒級延遲 和強大的 SSI/ABZ 接口，是機械臂關節、伺服電機和自動化產線傳感器的理想選擇。

「無刷電機控制」：UVW 輸出 是其“殺手锏”。在無人機、云臺、水泵、風機等領域，它能實現更緊湊、更可靠、更易于制造的電機方案。

「高端消費電子與家電」：高 PPR 的 ABZ 輸出可營造出頂級音響或專業設備旋鈕那種細膩、順滑的“高級感”，而集成的按鍵功能 則能實現極致簡約的現代美學設計。

「汽車電子（非安全關鍵領域）」：在油門踏板、方向盤角度、空調旋鈕等應用中，其非接觸、高可靠的特性，結合豐富的接口，提供了遠超傳統方案的性能和壽命。

四、從數據手冊到真實世界：MT6701 應用藍圖

理論的強大最終要通過實踐來檢驗。以下是三個典型的應用場景，展示了 MT6701 如何將技術優勢轉化為產品競爭力。

應用案例一：無刷電機（BLDC）的革命

「場景」：為高端無人機或精密醫療泵設計一款緊湊、高響應的帶感（Sensor-based）無刷電機。

「傳統方式」：在電機定子上嵌入3顆分立的霍爾元件，需要復雜的 PCB 布線和精密的機械定位公差，裝配困難且一致性差。

「MT6701 方式」：在電機軸的末端放置一顆徑向充磁的磁鐵，正下方放置一顆 MT6701QT（QFN封裝）芯片。

「實施步驟」：

通過 I2C 接口，根據您的電機規格，向UVW_RES寄存器寫入正確的電機極對數（1-16對極可選）。

根據需要，通過DIR寄存器設置旋轉方向 。

將芯片的 U、V、W 引腳 直接連接到您的電機驅動器或控制器。

「成果」：設計被極大簡化，裝配時間和成本顯著降低，電機運行的平順性和可靠性得到質的提升。

應用案例二：高保真 HMI 旋鈕

「場景」：為專業音頻調音臺、工業控制面板或高端廚房電器設計一個具有絲滑手感和清脆點選功能的控制旋鈕。

「傳統方式」：使用一個昂貴的機械或低分辨率光電編碼器，再額外增加一個獨立的機械按鍵開關。

「MT6701 方式」：僅使用一顆 MT6701CT 芯片。

「實施步驟」：

通過ABZ_RES寄存器將 ABZ 分辨率設置為一個較高的值，例如 256 或 512 PPR，以提供平滑的旋轉反饋 。

將 A 和 B 引腳 連接到 MCU 的 QEI 硬件外設，實現高效解碼。

利用 PUSH 輸出 實現點選功能，當用戶軸向按壓旋鈕時觸發。

「成果」：無與倫比的用戶體驗，沒有獨立按鍵的極簡美學，以及更低的BOM成本。

應用案例三：“一勞永逸”的終極電位計

「場景」：替換一個在游戲搖桿、工程機械踏板或閥門位置傳感器中故障頻發的機械電位計。

「傳統方式」：機械電位計會因磨損、灰塵和振動而產生噪聲，最終導致失靈。

「MT6701 方式」：一次直接的、非接觸式的升級。

「實施步驟」：

使用 MT6701 的模擬輸出模式 。

如果您的系統需要一個特定的電壓范圍（例如 0.5V 至 4.5V），可以通過編程A_START和A_STOP寄存器 ，將所需的機械角度精確地映射到這個電氣范圍。

通過HYST寄存器設置遲滯 ，以防止在傳感器靜止時輸出信號發生抖動。

「成果」：一個幾乎擁有無限壽命、不受環境因素影響、且比原始機械部件更精確的解決方案。

結論：您下一個設計的秘密武器

行文至此，答案已然明朗。麥歌恩 MT6701 帶來的，遠不止是“又一個選擇”。它的優勢是系統性的、全方位的：

「卓越的通用性」：它集編碼器、電機傳感器和電位計于一身，一顆芯片應對萬千變化。

「碾壓級的性能」：快如閃電的速度和微秒級的延遲，為高性能控制系統奠定基礎。

「智慧的集成度」：集成的按鍵功能和 UVW 輸出，實實在在地降低了BOM成本和設計復雜度。

「穩固的戰略價值」：一顆性能強大、供應可靠的國產核心器件，為您的供應鏈安全保駕護航。

工程師的選擇，已不再是“進口標準件”與“國產妥協品”之間的權衡。真正的選擇，是在一顆功能單一的過時芯片和一顆功能豐富、性能卓越的現代芯片之間做出決策。選擇 MT6701，不是一次簡單的元器件替換，而是一次明智的設計戰略決策，它能讓您的產品更出色、更可靠、更具競爭力。是時候打破慣性，為您下一個杰出的設計，裝備上它應得的秘密武器了。
