“Echo 是一個開源硬件平臺，專為音樂播放器設計。該項目的目標是開發一款基于開源軟件并采用開源設計的高品質音樂播放器。”

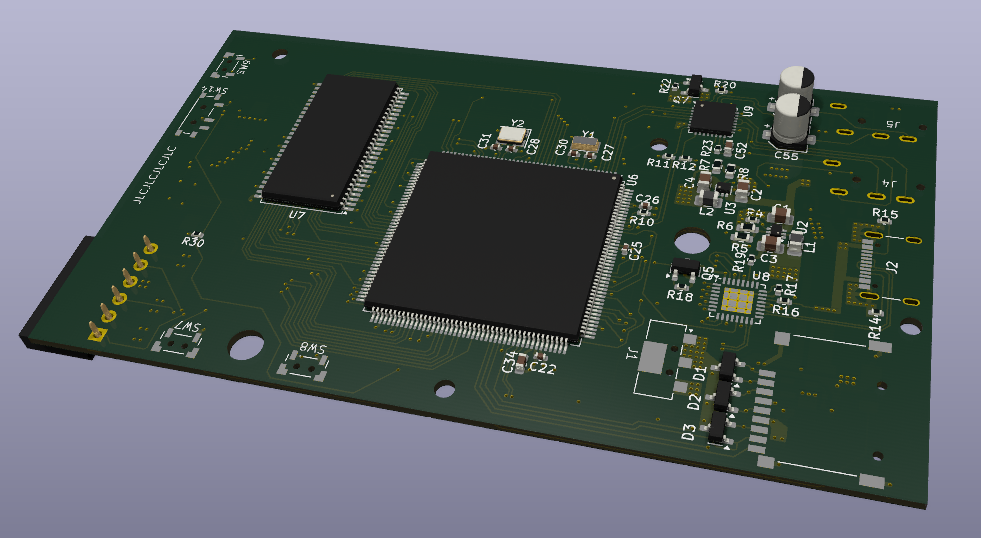

PCB 采用 KiCAD 9.0 進行設計，目前有一個未完成的 3D 可打印外殼，使用 FreeCAD 1.0 進行設計。

所有設計均在 CERN-OHL-S v2 許可證下提供。

當前版本的 Echo 播放器稱為 Echo R1。未來，如果功能或外觀設計有重大變化，可能會推出新的播放器型號，但舊型號將始終得到支持。

• 尺寸：60x100x15毫米（約）

• 重量：待定

R1 配備 4 向方向鍵和 6 個多功能按鈕，可快速瀏覽音樂庫并控制播放。設備正面還設有專用的音量和電源按鈕，以及靠近電源按鈕的滑動鎖定開關，可在播放器放入口袋或包中時防止按鈕意外按下。

設備配備兩個 3.5 毫米接口，其中一個用于耳機，另一個為真正的線路輸出端口。耳機接口支持通過內置麥克風錄音及通過內置遙控器控制播放。兩個接口可同時使用。

可拆卸存儲卡插槽支持最高 2 TiB 的存儲空間，用于存放音樂和文件。USB-C接口用于充電和文件傳輸，并支持高速 USB 2.0。

電池插槽兼容廣泛使用的 BL-5C 電池，當電池開始老化時，可無需特殊工具即可輕松更換。

倉庫中存在R1的兩個版本，即Rev1和Rev2。

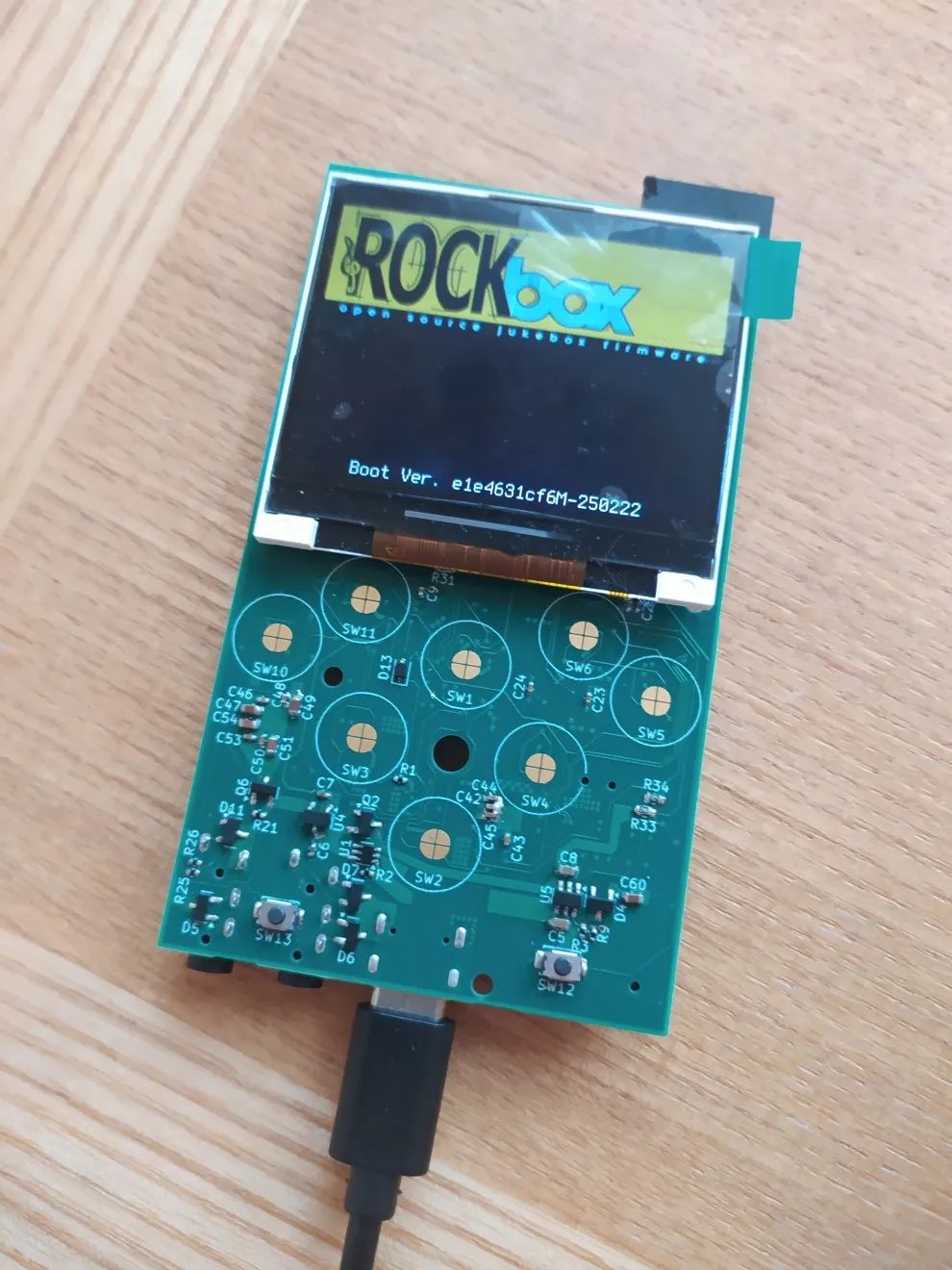

Rev1在電氣方面已基本完成，但機械設計存在嚴重缺陷。目前存在一個非常早期的 Rockbox 端口，但其可用性極低。

Rev2 尚未完成，主要專注于妥善解決 Rev1 的機械問題。從電氣角度來看，這是一個近乎完全重新設計的版本，并采用了 STM32H7R3 系列 CPU，該 CPU 主要因其簡化布線的能力而被選中。

硬件規格

• CPU: STM32H743 @ 480 MHz

• 內存: 32 MiB SDRAM @ 120 MHz

• 音頻: TLV320AIC3104，最高支持96 kHz，0.707 V RMS

• 顯示屏: 18位，320x240像素，2.3英寸LCD

• 存儲: 支持擴展的外部存儲卡插槽

• USB: USB 2.0 @ 480 Mbps（高速）

• 耳機輸出: 是（3.5mm插孔）

• 線路輸出: 是（3.5mm插孔）

• 麥克風: 可使用有線耳機麥克風

• 實時時鐘: 是，帶喚醒鬧鐘功能

• 電池: 可更換BL-5C電池（約1000 mAh）

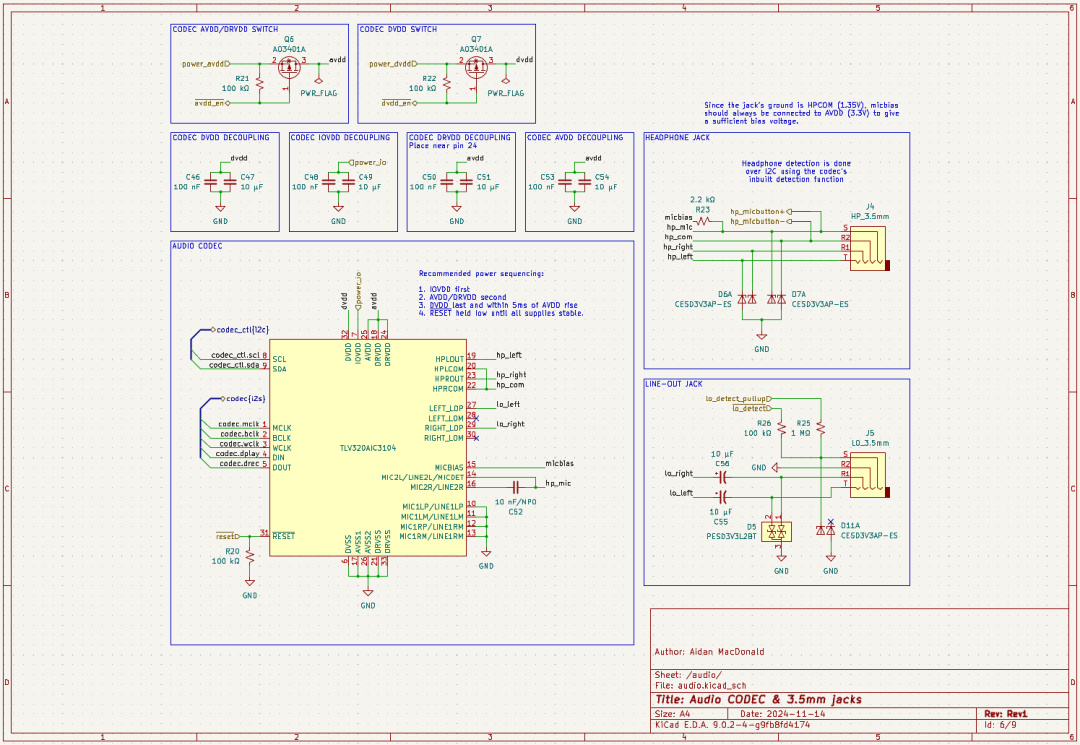

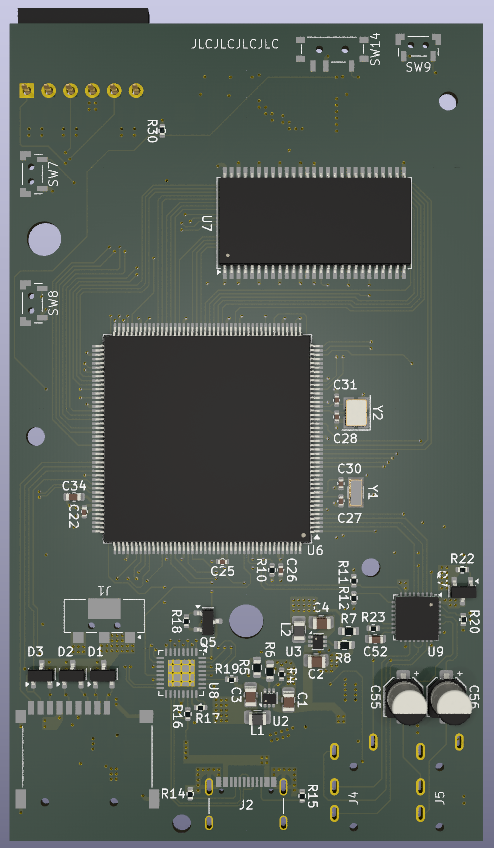

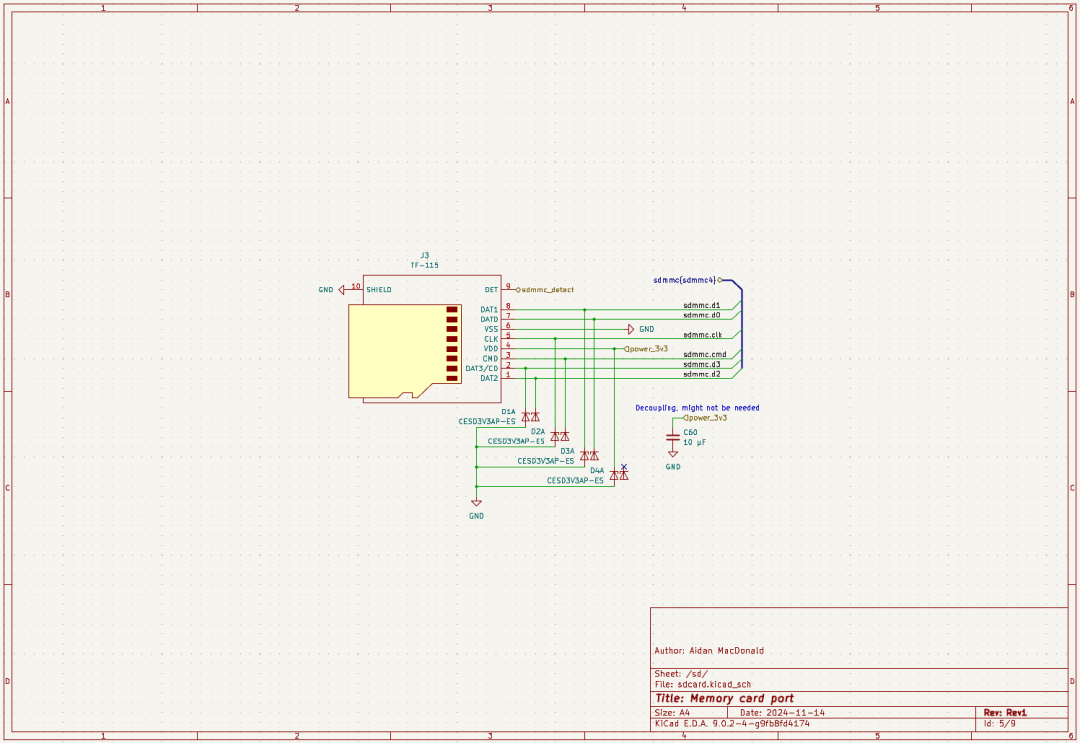

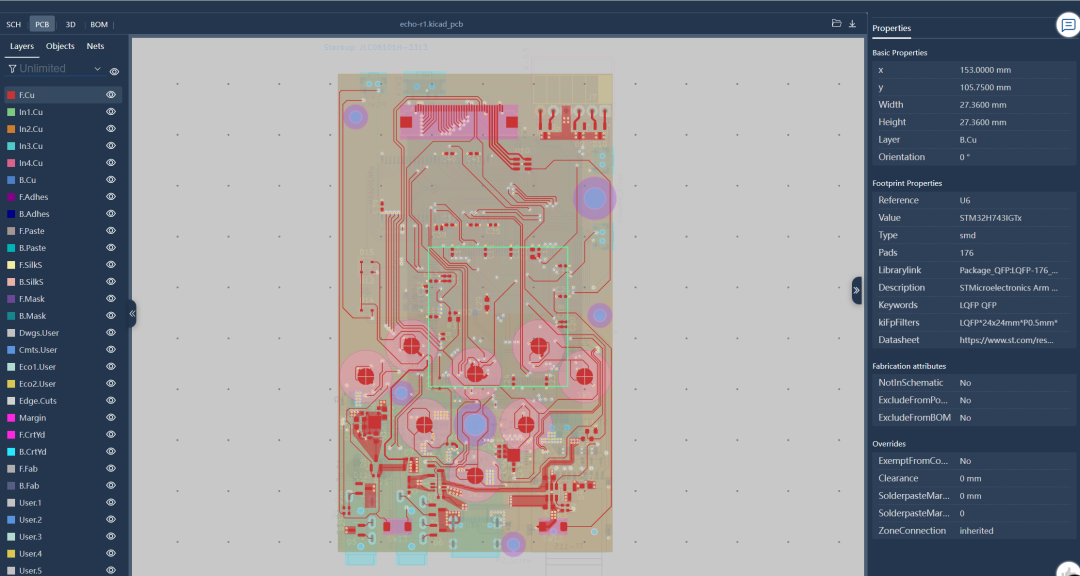

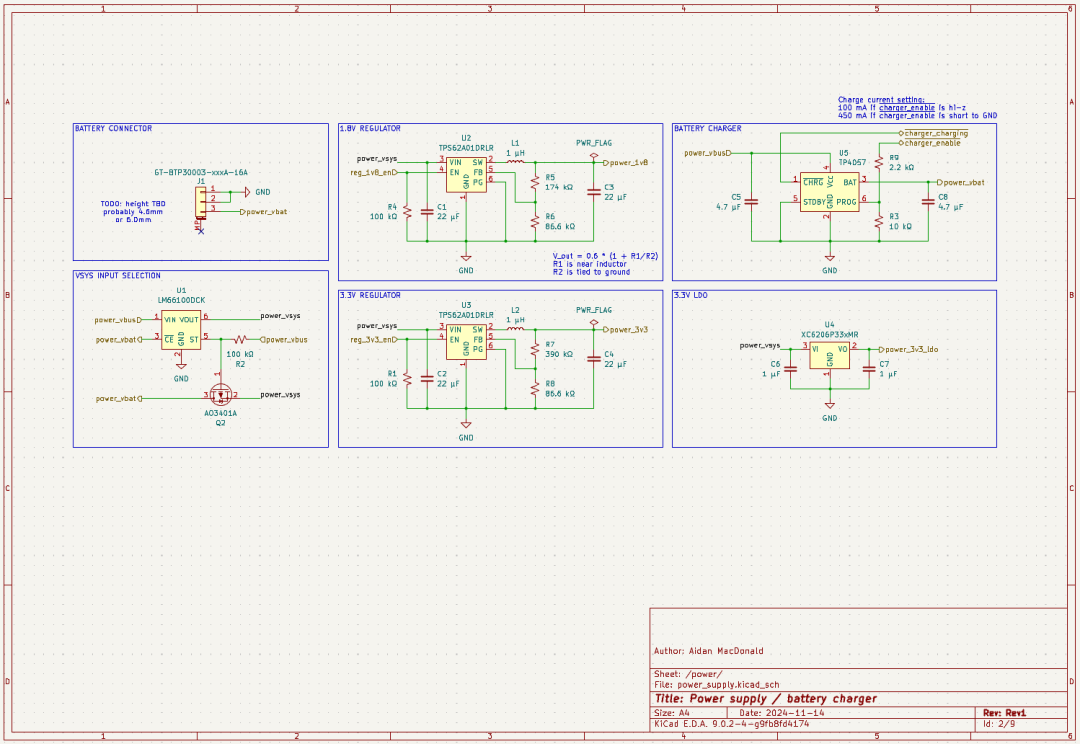

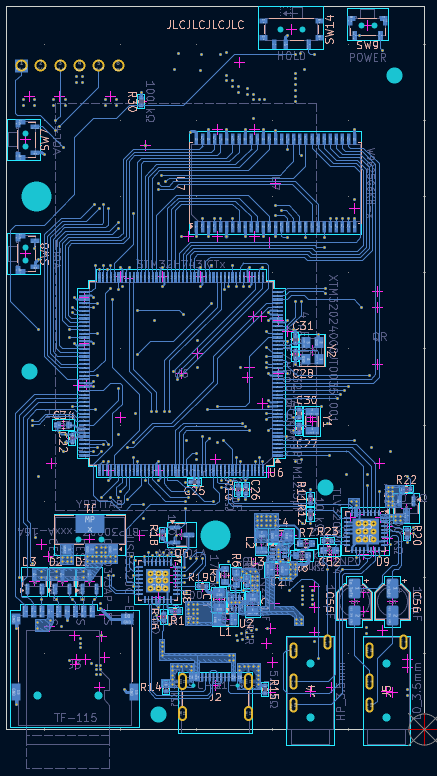

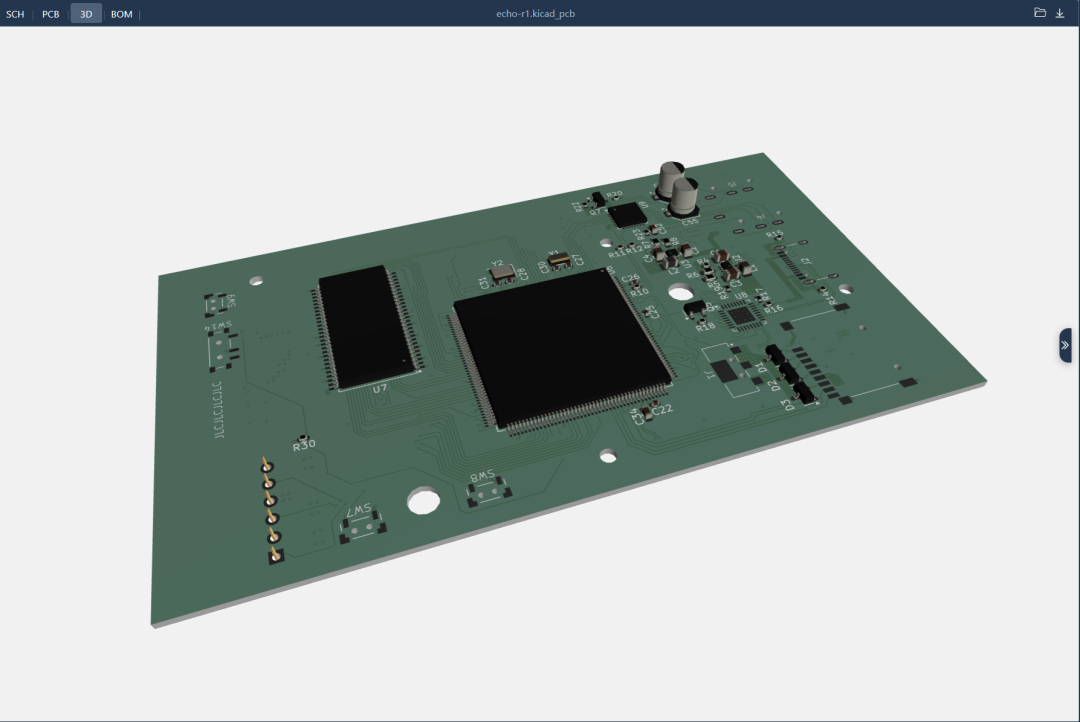

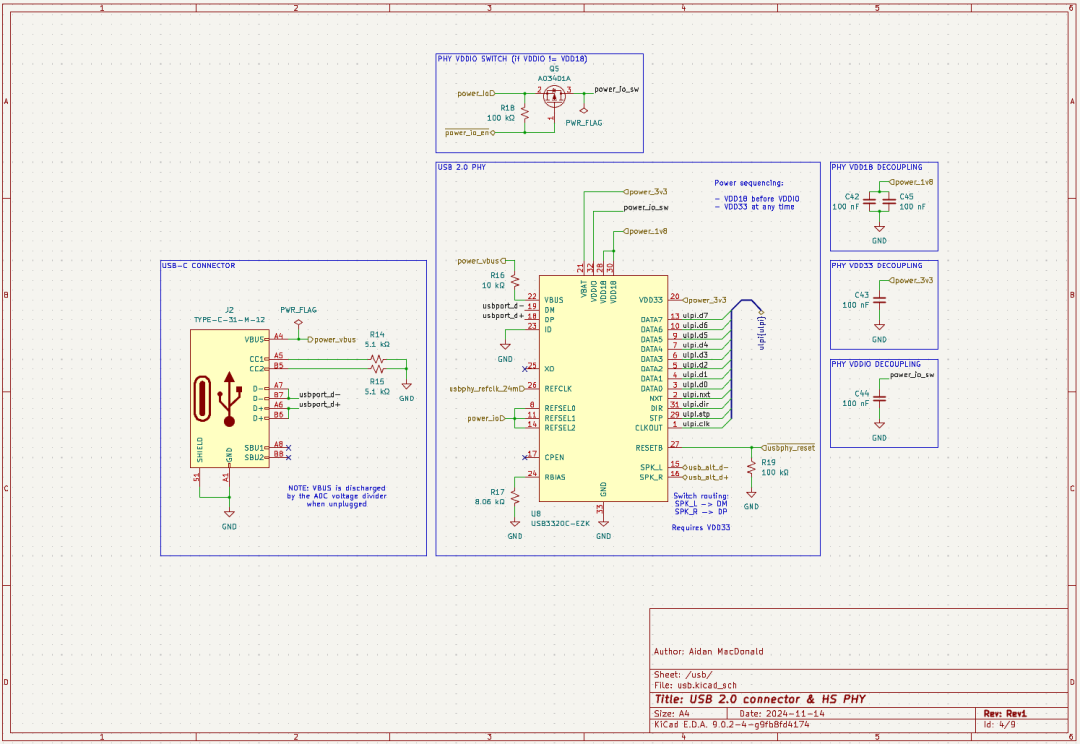

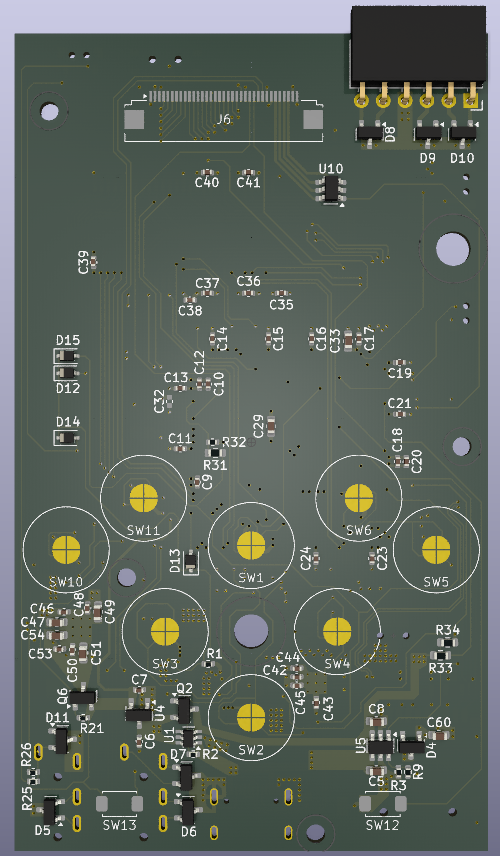

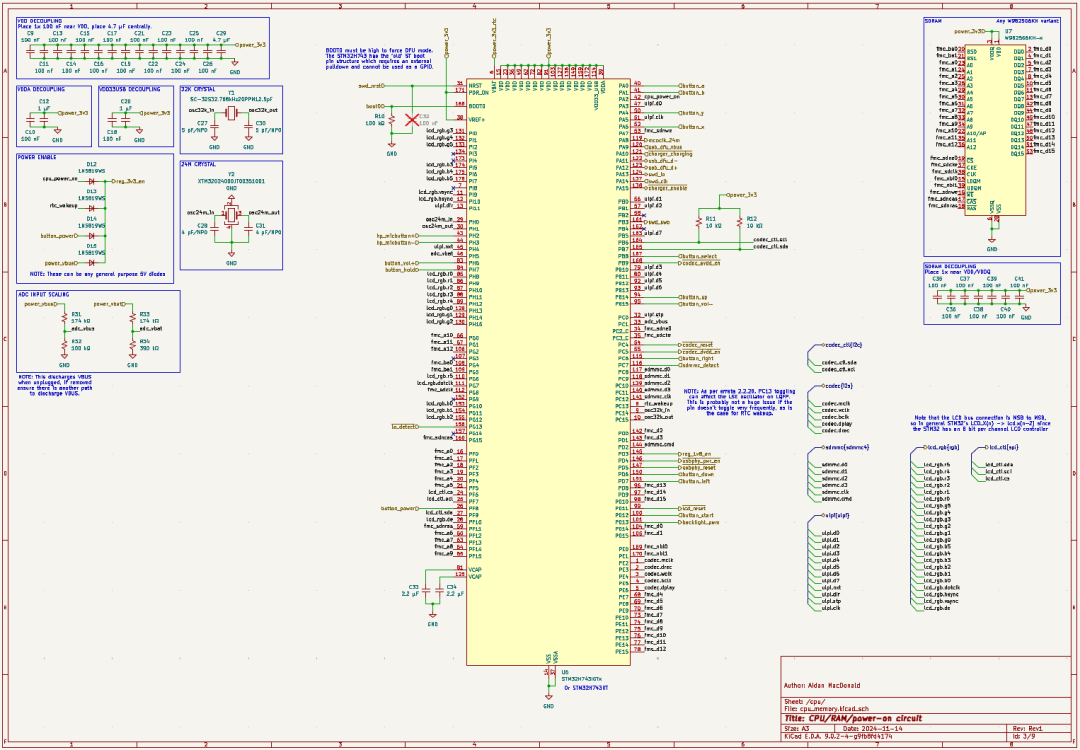

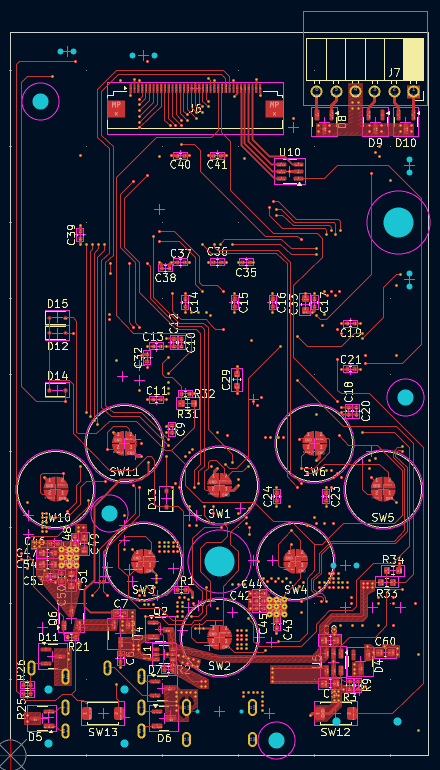

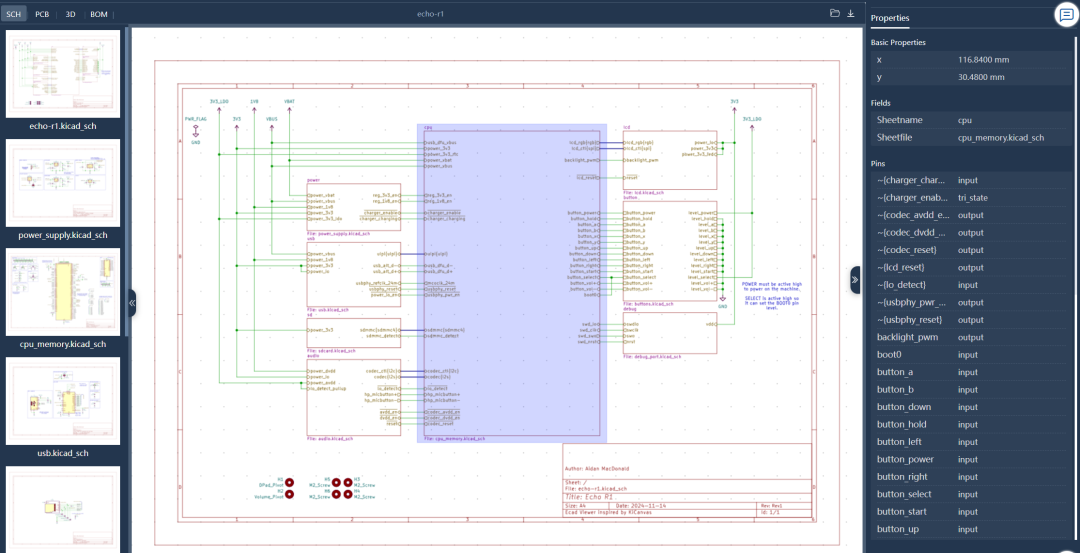

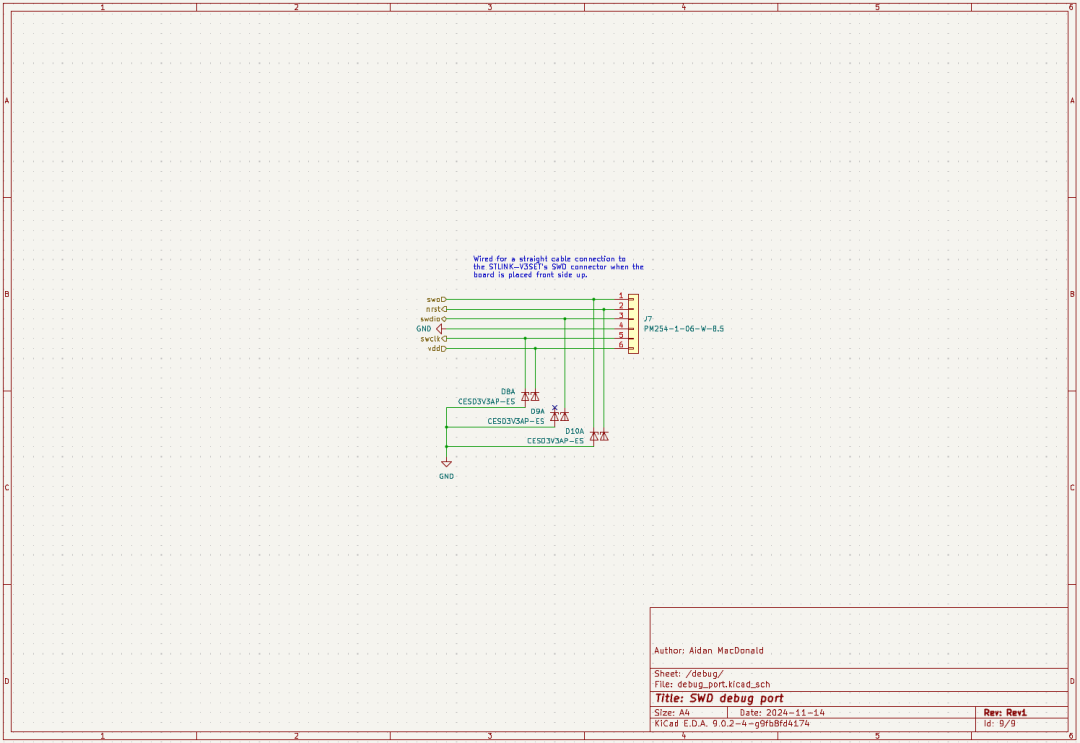

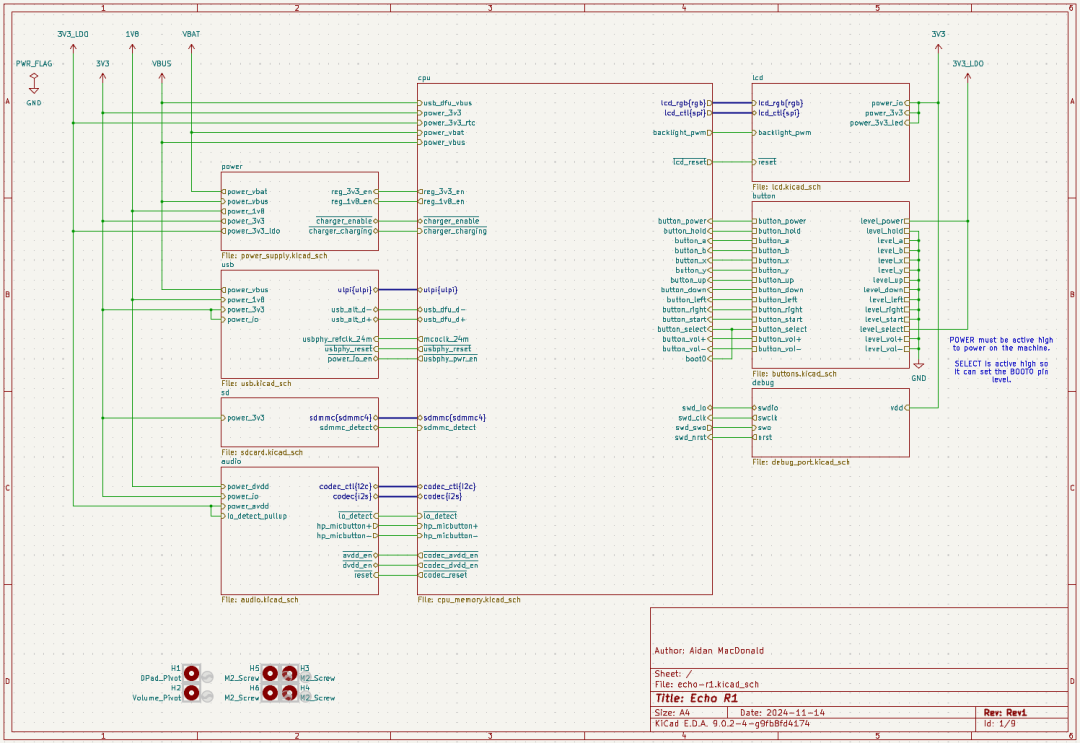

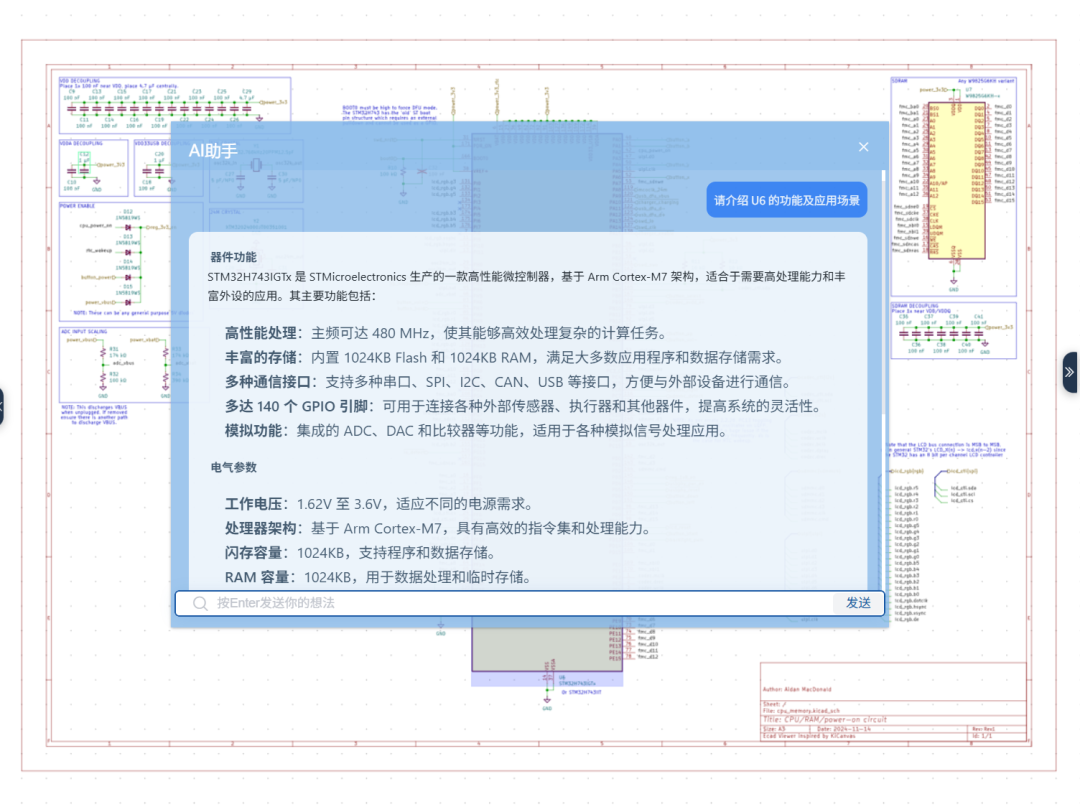

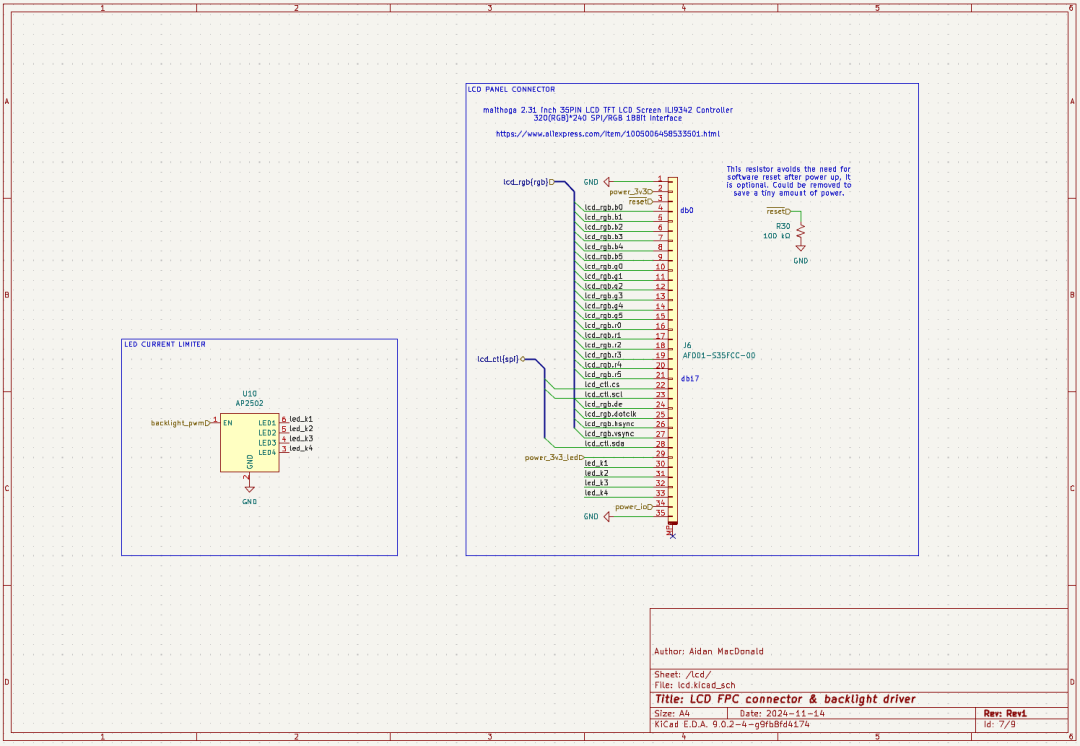

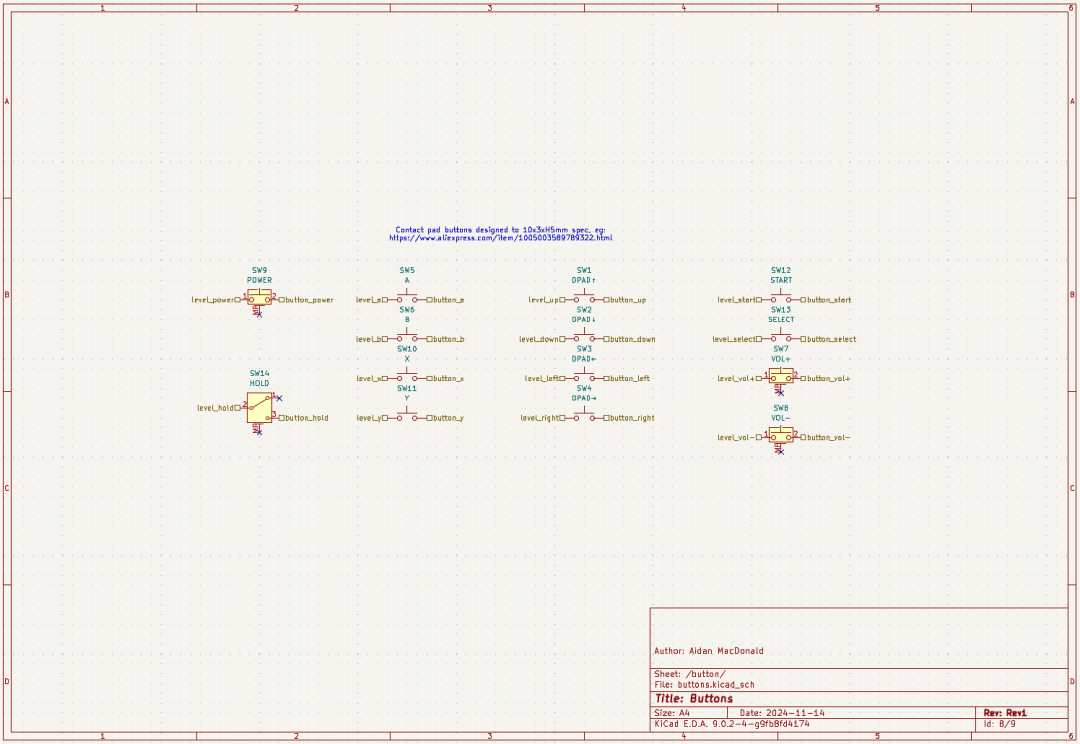

原理圖 & PCB

倉庫 & 下載

可以在Github中獲取開源倉庫：
https://github.com/amachronic/echoplayer
