使用統計功能，可以對波形自動測量的參數進行5種類型的統計：最大值、最小值、平均值、標準偏差、統計運算測量值的個數。我們最多可以統計9個自動測量的項目，而且可以把統計結果導出成EXCEL表格。下面我們分別介紹一下我們?nèi)N不同的統計類型。

01連續統計：常規統計處理

使用這個連續統計模式，儀器會對目前為止采集到的波形進行統計運算。如果是在觸發模式下，每次觸發的波形都會進行統計，運算后的值和運算次數會直接顯示在屏幕下方。如果需要使用觸發模式進行多次測量，然后直接得到多次測量的最大值等參數，可以使用這個統計模式。如進行多次開關動作，測量開關過程中最大的浪涌電流值，如果不使用統計，則需要每次采集波形后，手動記下最大值，然后測試后再處理數據。使用連續統計，可以不停頓地進行多次測試，然后直接獲得最大浪涌電流值。

連續測量455次并統計出測試過程的最大值，最小值和平均值

02周期統計：對每個周期的測量值進行統計處理

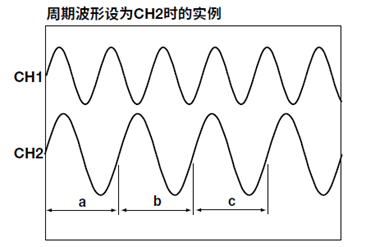

在周期統計處理中，儀器按照周期(通過計算自動確定)劃分顯示波形，對每個周期測量值進行統計運算。在周期統計中，當有多個波形時，既可以按照指定波形的周期用于所有波形的統計，也可以用每個源波形分別確定周期，非常靈活。

在使用周期統計時，我們只能統計當前屏幕下的波形數據，只有存儲深度足夠的示波器才能保證高采樣率的同時做到長時間采集波形數據。橫河DLM3000系列示波器擁有最大500M的存儲深度，配合周期統計來做PWM波形的占空比等周期分析，非常合適。

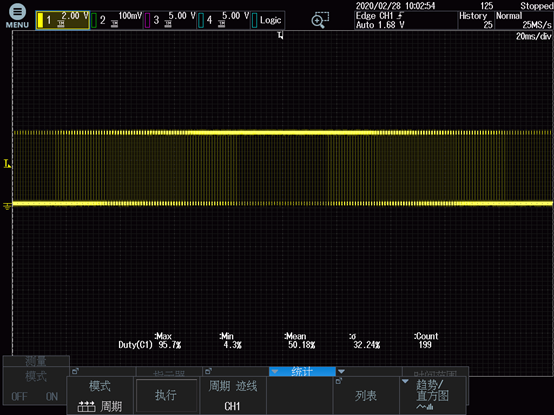

統計了199個周期的占空比，并可以顯示每個周期的占空比

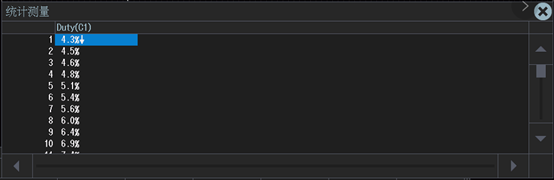

每個周期的占空比列表，可保存為EXCEL數據

03歷史統計：對歷史波形進行統計分析

歷史統計是橫河示波器的特色功能，儀器可以自動測量指定范圍內的歷史波形項目，并進行統計。歷史統計必須在測量結束以后，存在歷史波形的情況下進行。統計結果有列表顯示，我們通過列表，找到想要的統計值，并通過歷史功能，快速找到該統計值的波形。歷史統計的優點是可以把統計值和該值的原始波形結合起來，為需要分析原始波形的測試提供了便利。

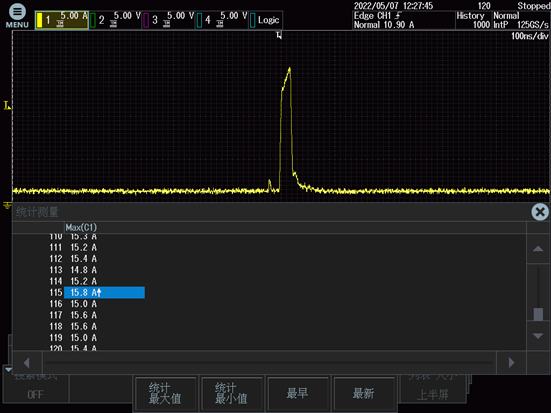

通過歷史統計找到多次測試的電流最大值和原始波形

以上就是橫河示波類產品標配的三種統計功能的介紹，使用得當一定會對您的波形分析提供幫助。如在選型/使用過程中有任何問題可咨詢(鄧總：13823584162 Q：2772057695)，深圳市科瑞杰科技有限公司是橫河DLM3000系列示波器、GP10/GP20無紙記錄儀、WT310E數字功率計深莞惠區域唯一授權代理商。
