由于第四橋臂的引入，對比三相三橋臂變換器，負載相電壓的電平數從五個(±2Udc/3, ±1Udc/3, 0)降低到三個(±Udc, 0)，因此自然的，相同電路參數下，輸出電流的諧波畸變度將會更大，下圖所示為相同開關頻率，相同濾波器參數以及輸出相同電流有效值情況下，兩種拓撲的負載電壓電流波形與電流THD對比，三相四橋臂變換器輸出電流諧波含量明顯更高。（參考鏈接：三相四線變換器拓撲與原理簡介）因此，為了滿足電能質量要求，可能需要進行拓撲多重化或多電平拓撲的應用，這將會顯著增加功率器件成本，此時在三相四橋臂變換器中應用SiC MOSFET將會是更好的選擇，無需增加更多功率器件，利用其高頻開關的特點優化諧波性能，同時更低的損耗和更高的轉換效率結合儲能系統也可帶來可觀的經濟收益。

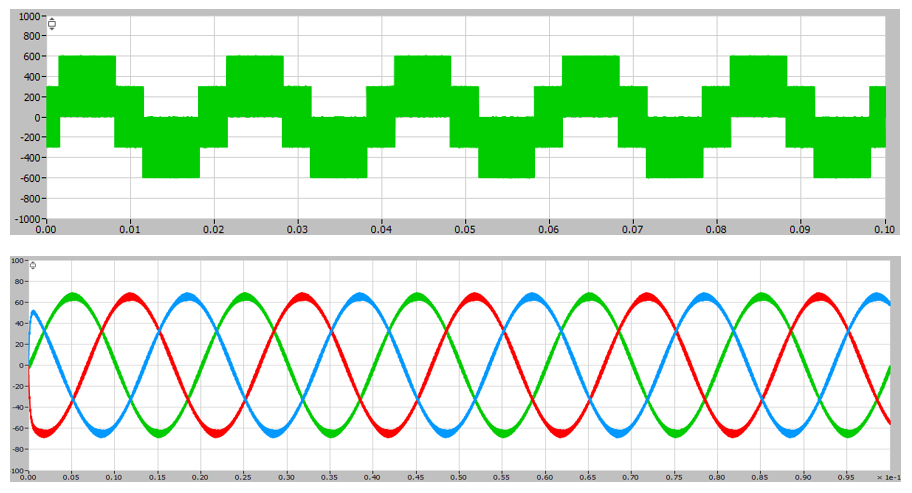

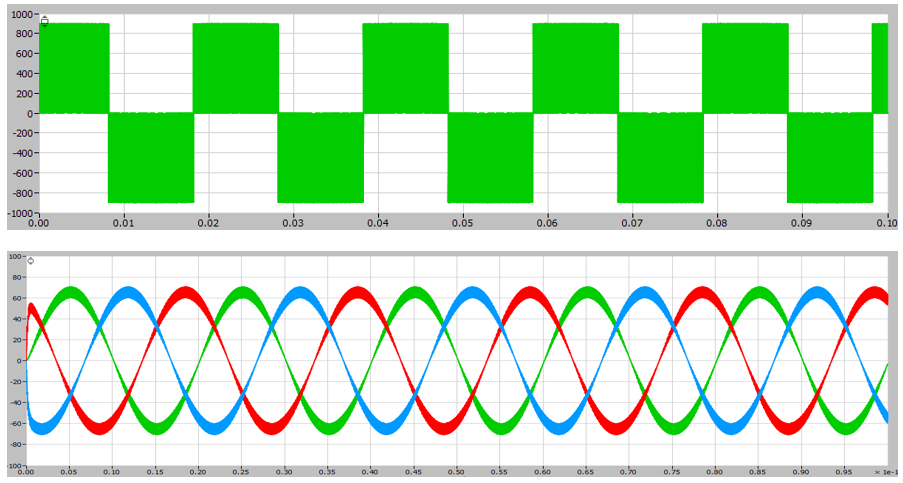

圖1. 三相三橋臂變換器相電壓，電流波形，

電流THD=3.23%

圖2. 三相四橋臂變換器相電壓，電流波形，

電流THD=4.83%

在導通特性方面，由于IGBT的PNP+NPN結構，在集電極側產生額外的PN結電壓，因此其輸出特性會包括來自PN結的轉折電壓降，而SiC MOSFET的輸出特性曲線在到達飽和區之前則類似于正比例直線，這使得在低電流區域，SiC MOSFET的導通損耗顯著更小，如圖3所示。此外，SiC MOSFET可以反向導通，電流通過溝道從源極流向漏極，其導通電阻非常小。因此，在實際應用中，建議使用這種同步整流模式，盡量減少死區時間可以幫助減小體二極管的導通時間，進一步減少導通損耗。

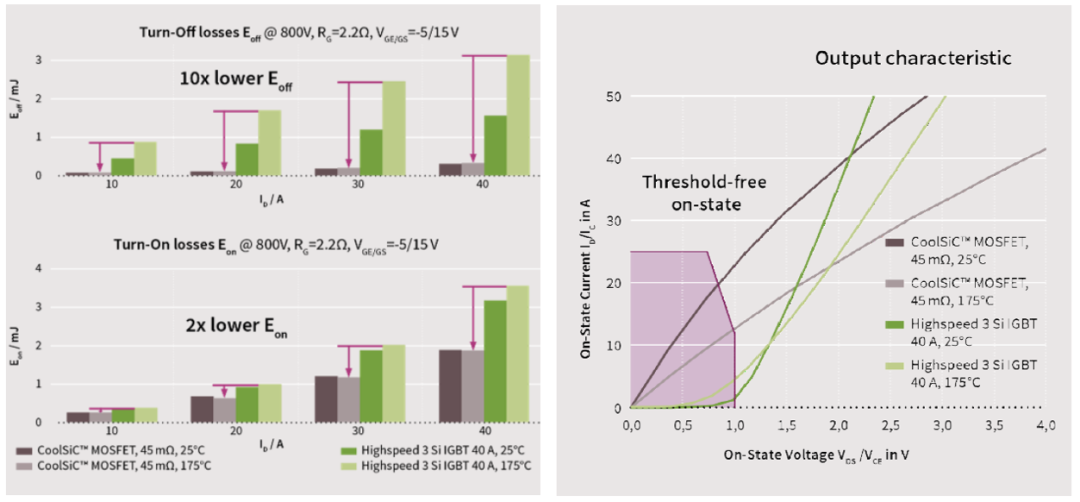

圖3. 同電流規格SiC MOSFET與IGBT損耗對比

在開關特性方面， SiC材料具有比Si材料更高的電子漂移速度，同時由于SiC MOSFET的單極導電特性，相比IGBT，關斷時不存在拖尾電流現象，因此關斷損耗大大降低。由于SiC二極管非常小的反向恢復能量，SiC MOSFET的開通損耗也遠小于Si IGBT。如圖3所示， SiC MOSFET在相同電流下表現出顯著更低的開關損耗和更低的溫度相關性。

通過PLECS仿真定量比較IGBT應用于T-NPC 三相四橋臂變換器和SiC MOSFET應用于兩電平三相四橋臂變換器的性能差異，以工商業PCS離網放電工況為例，分別在負載均衡和不平衡情況下進行對比。結果表明，在相同的相電流THD指標下，SiC解決方案在損耗、效率、濾波電感參數減小、系統簡化等方面具有優勢。

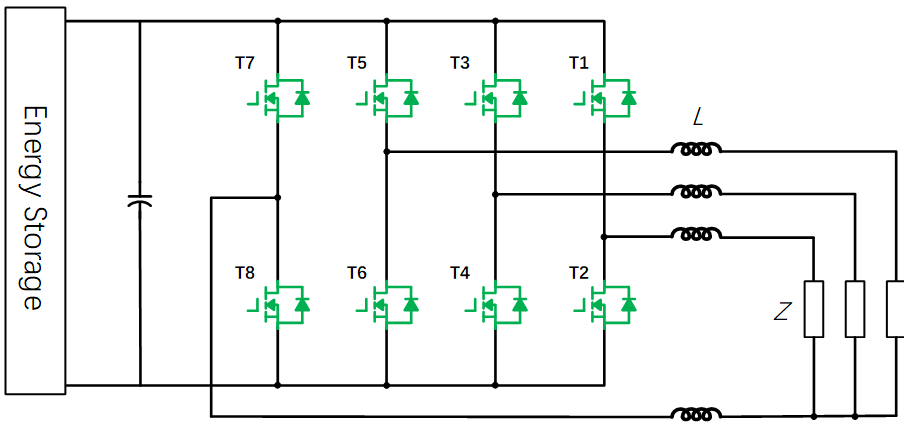

圖4. 兩電平SiC MOSFET方案

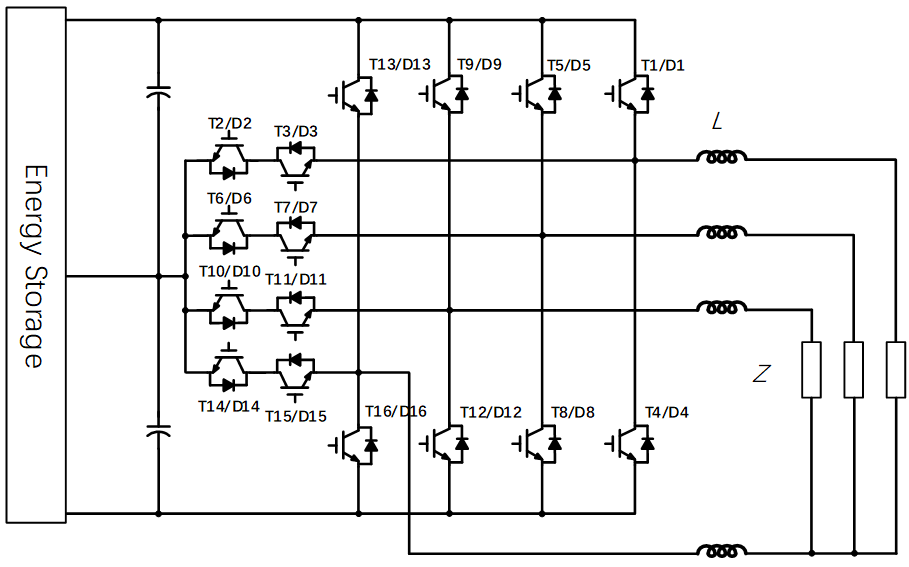

圖5. 三電平IGBT方案

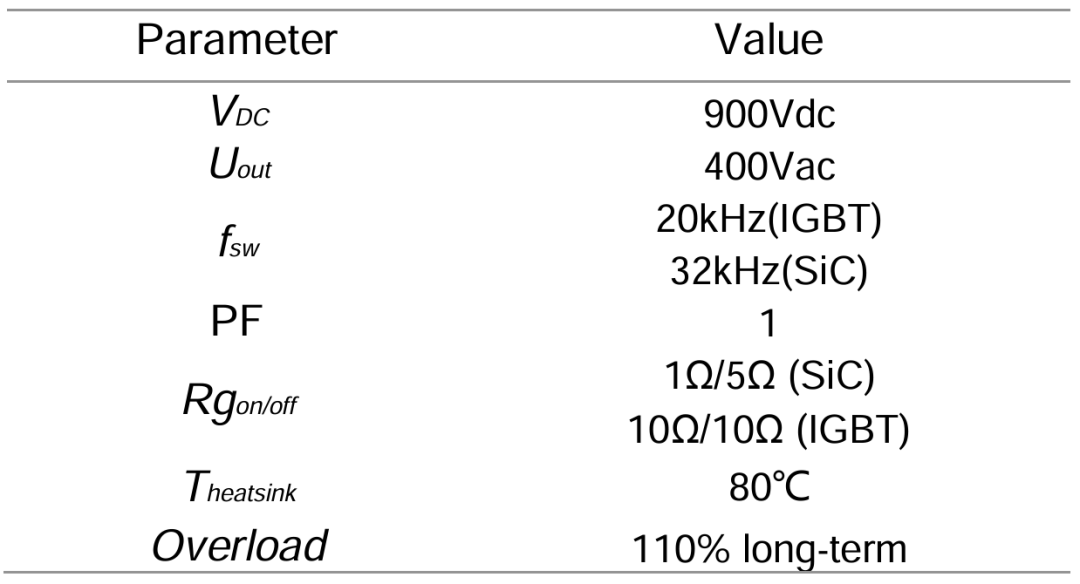

以額定功率125kW PCS為例，對于兩電平SiC方案，應用IMZA120R030M1H 6并聯，對于T-NPC IGBT方案，豎管采用IKY75N120CH7 6并聯，橫管采用IKZA75N65EH7 6并聯，其他仿真條件如下表所列：

(1) 負載平衡，110%長期過載工況下，IGBT受限于開關損耗，開關頻率通常小于20kHz。為了實現相同的總諧波失真（THD），以THD=3.15%為例，兩電平SiC方案的濾波電感為142uH，而T-NPC方案的濾波電感需要增加到223uH。對于SiC方案，單個SiC MOSFET的損耗約為36.3W，最大結溫為132.3℃，PCS效率達到99.03%（僅考慮功率半導體損耗）。對于T-NPC IGBT方案，豎管（如T1）是損耗最高的功率器件，單個IGBT的損耗約為35.5W，由于芯片尺寸更大，最高結溫為116.5℃，但整體效率低于前者，為98.58%。因為三相負載平衡，N線電流非常小，第四橋臂功率器件的損耗非常低。

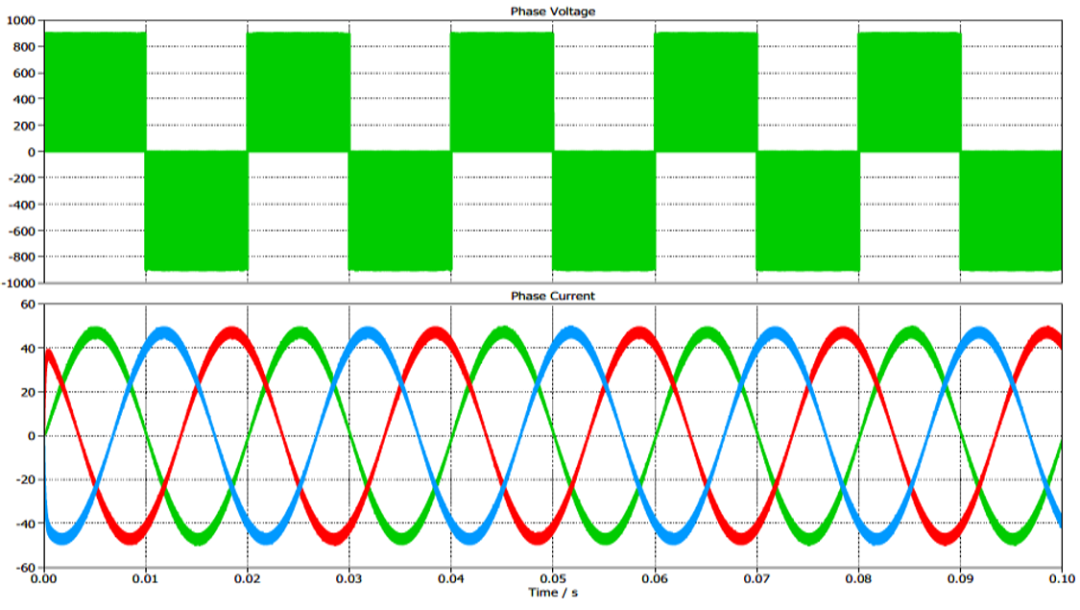

圖6. 兩電平SiC方案相電壓電流波形，電流THD=3.15%

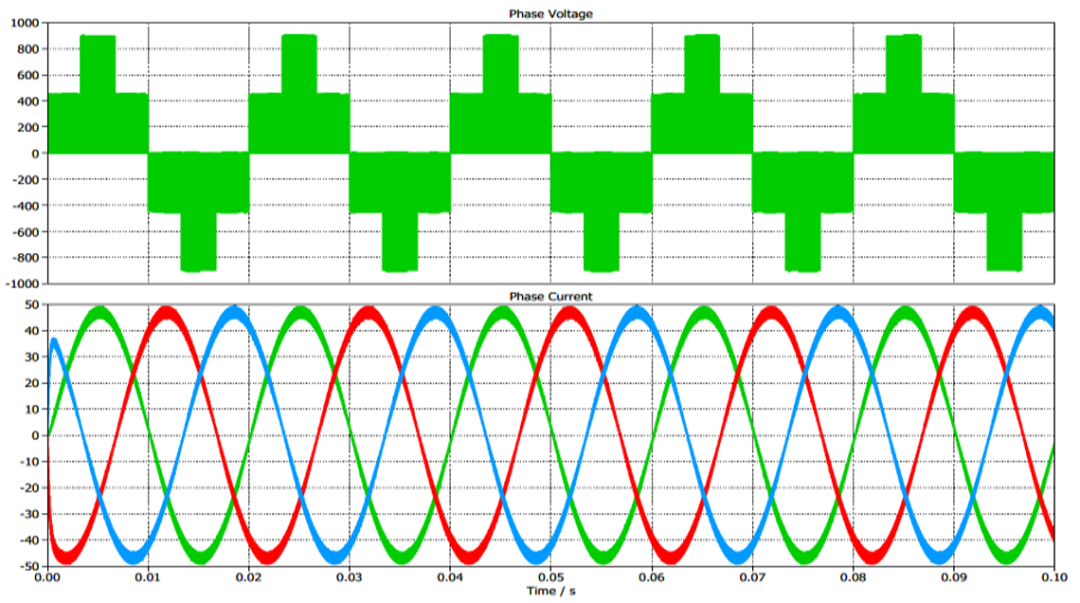

圖7. 三電平IGBT方案相電壓電流波形，電流THD=3.14%

綜上，在三相負載平衡條件下，應用兩電平SiC方案可以簡化電路拓撲，功率器件數量減少50%，相同相電流THD下，濾波電感感值減少36%，效率提升約0.5%。

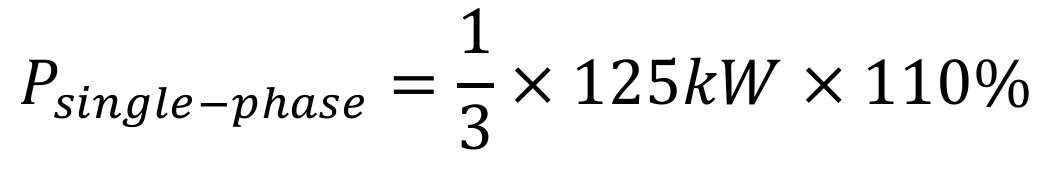

(2) 100%負載不平衡工況意味著某一相與第四橋臂共同構成單相輸出，其余兩相不工作。仿真以110%過載條件下單相全功率輸出為例，即單相輸出功率為：

對于兩電平SiC方案，T1/T2和T7/T8的損耗相當，分別為34.5W和34.3W。但是，它們的最大結溫相差6℃，分別為129.8℃和123.8℃，如圖8所示。這是因為第四橋臂相當于輸出三倍頻成分，體現在功率器件上為較小的結溫波動。對于三電平IGBT方案，以A相為例，豎管T1/T4的損耗與三相負載平衡條件下相同，為35.3W，最高結溫為116.2℃。然而，在100%不平衡條件下，第四橋臂的橫管導通時間較長，T14/T15的損耗為19.0W，D14/D15的損耗為19.5W，且導通損耗占較大比例。因此仿真中第四橋臂橫管會成為結溫最高點，為128.5℃。總體來看，在100%不平衡負載工況下，兩種方案的最高結溫差異很小。

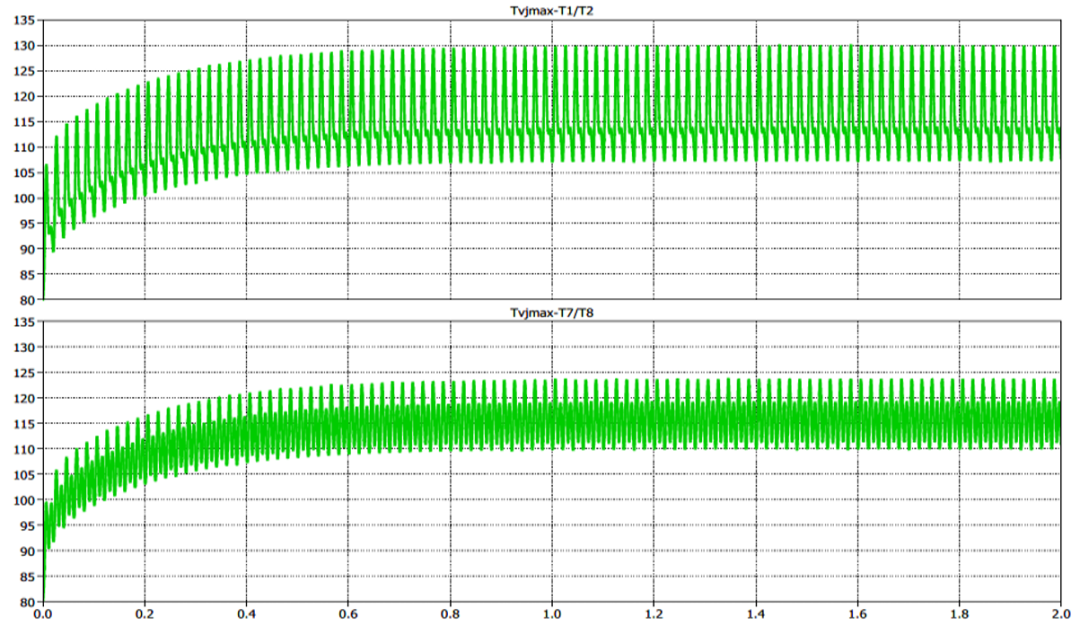

圖8. 兩電平SiC方案T1/T2與T7/T8不同的結溫波動

總結

三相四橋臂變換器具有最強的抑制三相電壓不平衡能力和靈活的單相供電能力。通常使用三次諧波注入的載波調制方法來提高直流電壓利用率以及方便的解耦三相控制。對于三相四橋臂變換器，兩電平SiC MOSFET方案相對于三電平IGBT方案具有一定優勢，一是簡化系統拓撲并大大減少了功率器件的數量，二是考慮到平衡和不平衡負載條件下，兩者的最高結溫基本相同，但在相同輸出電流THD的情況下，前者具有更高的效率，可以應用更小的濾波電感，因此具有更高的功率密度，一定程度上是更具性價比的方案。
