電工們可能對放大器頭疼、可能對ADC/DAC應用發怵，但是對于小邏輯芯片，那就輕車熟路、信手拿來對著真值表就可以放心使用了。但是這小小的邏輯芯片，卻演繹著控制系統的大世界。

邏輯芯片種類繁多，TI一家就提供了超過3100款功能各異的邏輯芯片，包括各種邏輯門、緩沖器、驅動器、收發器、觸發器、鎖存器、寄存器、可配置和可編程邏輯以及一些專用的邏輯芯片等細分類別。這個細分品類的器件功能單一、使用簡單而靈活，在計算機、服務器、工控系統、光伏逆變系統、電機驅動系統等產品上扮演著極為重要的角色；實現多種功能，比如可以對信號進行整形、增強驅動能力、緩沖隔離、阻抗變換、電平轉換，執行邏輯判斷和運算/控制，狀態鎖定和同步、實現數據串行-并行轉換等功能。

雖然行業并沒有對這些器件形成規范性的標準，但是以TI、Nexperia和ON的市場影響力，后來者基本都會參考這些行業巨頭的參數標準來做設計兼容，以規避原位替換時可能存在的應用風險。尤其是TI和Nexperia，各自形成了非常完善的產品技術架構體系。

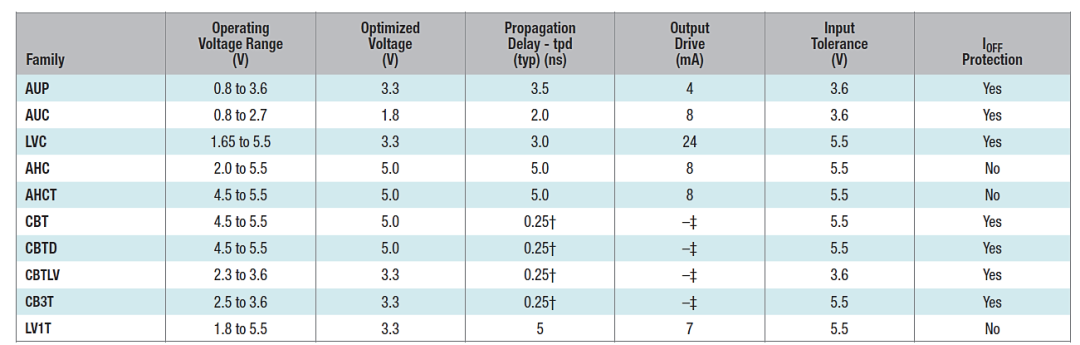

Nexperia邏輯產品不同架構系列參數特性

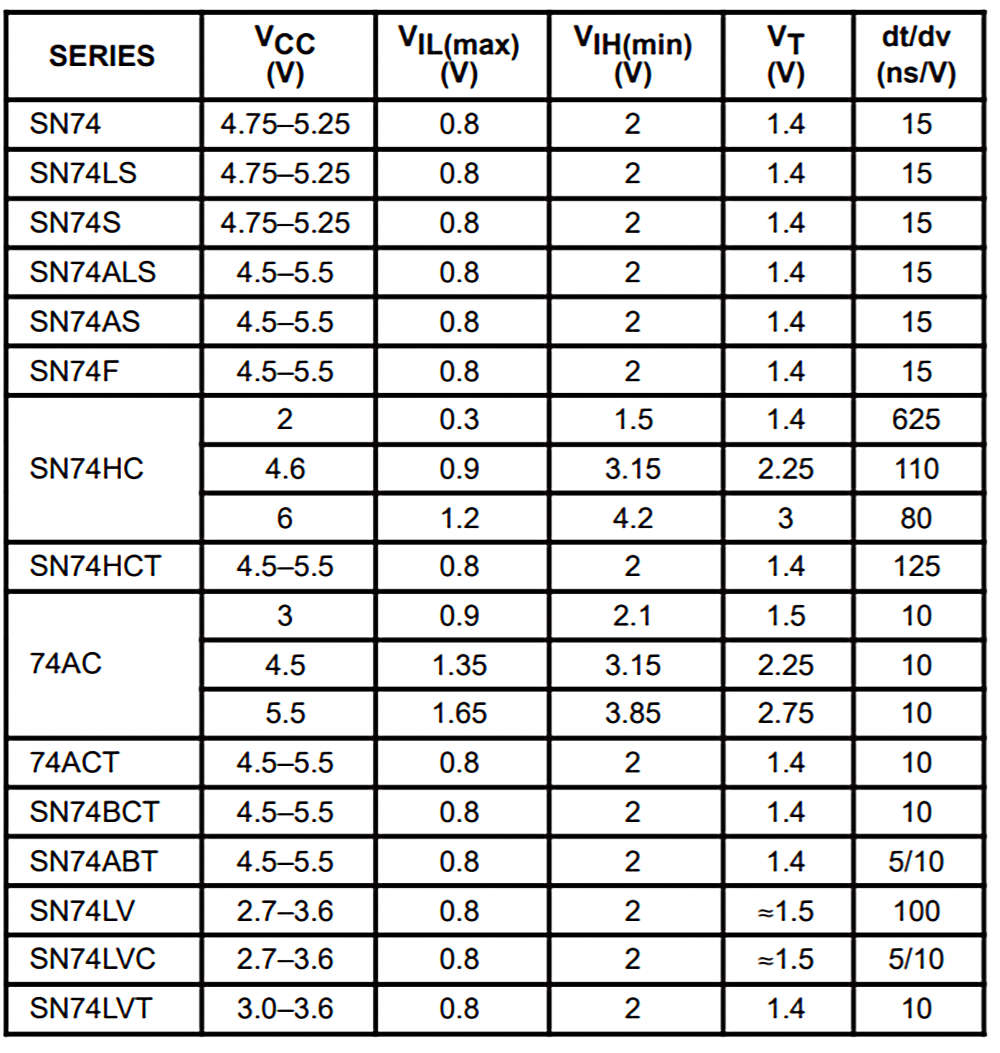

TI邏輯產品不同架構系列參數特性

潤石科技作為后來者，根據自身合作伙伴工藝的特點，結合TI和Nexperia的技術架構參數，統籌優化產品參數，目前量產的產品參數已經可以涵蓋除AUP/AUC外的所有類別，常用的型號基本做到了全覆蓋。

雖然邏輯器件使用比較簡單，但是在設計和選型時還是需要留意一些細節，以免留下安全隱患：

1. 明確邏輯器件的輸入和輸出端口的電壓值，例如連接到邏輯輸入端的GPIO口的VOH、VOL，以及連接到邏輯輸出端口GPIO的VIH、VIL，分別與邏輯器件的輸入端VIH,VIL，以及輸出端VOH,VOL做比較。

2. 判別應用中是否需要特殊功能，例如總線保持，電平轉換以及施密特觸發等。

3. 若邏輯器件的電源/信號來自于板外或者有熱插拔的場景，設計中盡量在邏輯Input & Output 上增加防護元器件，以防止EOS的問題。

4. 開漏輸出的器件可以實現"線與"功能，所謂的"線與"指的是多個信號線直接連接在一起，只有當所有信號全部為高電平時，合在一起的總線為高電平；只要有任意一個或者多個信號為低電平，則總線為低電平。

5. 開漏輸出的器件可以實現電平轉換功能，例如3.3V供電的開漏輸出邏輯門，輸出端接5V后就可以實現3.3V轉5V的電平轉換。

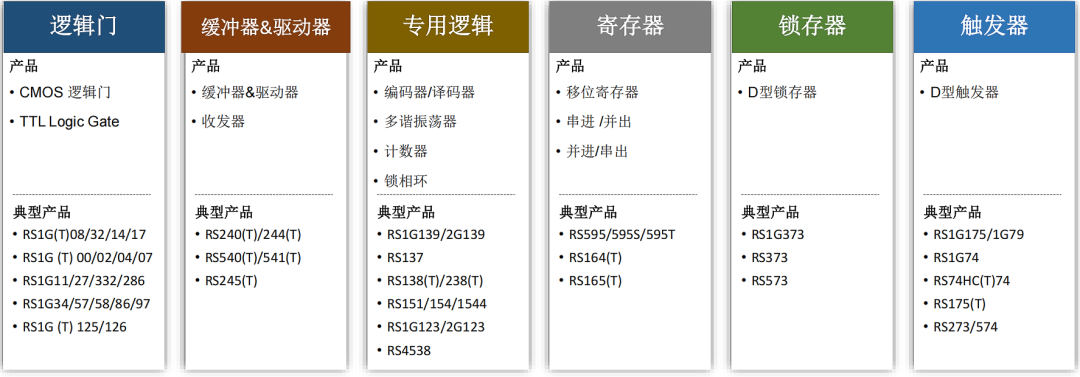

潤石科技邏輯產品
