Texas Instruments LM74681 100V理想二極管橋控制器數據手冊

科技觀察員 ? 2025-07-14 10:50 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

Texas Instruments LM74681 100V理想二極管控制器驅動MOSFET橋,可在以太網供電(POE)應用中實現高效的低損耗橋式整流器解決方案。該器件的工作輸入電壓范圍為30V至90V。LM74681控制器具有4個集成柵極驅動控制、165μA柵極上拉強度以及100mA柵極下拉強度。該控制器包括0.27μA超低靜態電流,可確保在PoE PD檢測和分類階段無數據損壞。LM74681控制器包含一個使能引腳,用于用戶控制的器件開/關功能,工作結溫范圍為-40°C至125°C。該控制器采用3mm x 3mm WSON-12封裝,符合IPC-9592間距規則。典型應用包括極性無關的電源輸入、視頻監控IP攝像頭和PoE用電設備 (48V)。

數據手冊:*附件:Texas Instruments LM74681 100V理想二極管橋控制器數據手冊.pdf

特性

  • 輸入工作電壓范圍:30V至90V
  • 絕對最大電壓:100 V
  • 4個集成的柵極驅動控制
  • 柵極上拉強度:165μA
  • 柵極下拉強度:100mA
  • 在檢測和分類階段具有0.27μA超低靜態電流 (VIN1-IN2~~ <23V)
  • VTG _ REG =11mV線性柵極穩壓控制,用于電源ORing應用
  • 使能引腳,用于用戶控制的器件開/關功能
  • 工作結溫范圍:-40 °C至125 °C
  • 3mm x 3mm WSON-12小尺寸
  • 符合IPC-9592間距規則

應用

  • PoE用電設備 (48V)
  • 用于視頻監控的IP攝像頭
  • 極性無關電源輸入

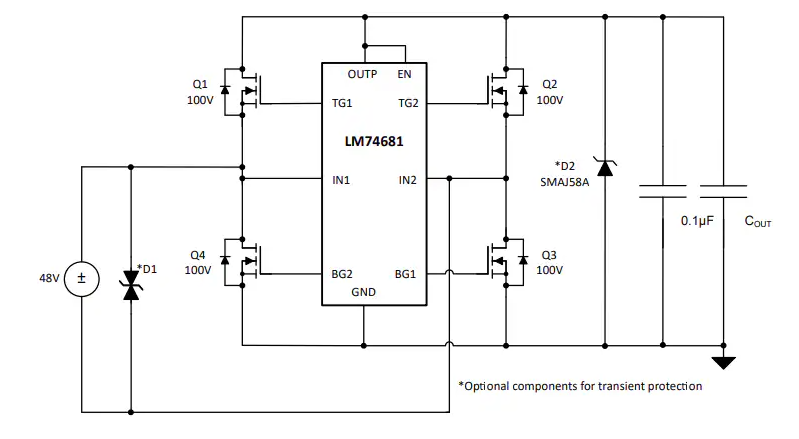

典型應用原理圖

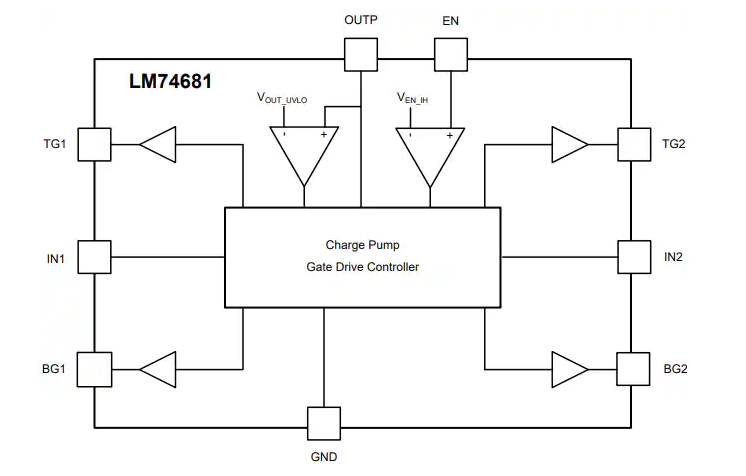

功能框圖


典型應用電路圖
