ATE800 系列 RFID 無線測溫裝置可用于高低壓開關柜內母排搭接點，斷路器動、靜觸頭，電纜接頭，環網柜堵頭等金屬部位的溫度監測，具有隔離徹底、安裝方便、抗干擾能力強、工作可靠的特點。ATE800 系列產品組成：接收器，天線，傳感器。ATC800 接收器通過天線向 ATE800 無線測溫傳感器發射 RFID 射頻信號，傳感器接收到射頻能量之后，激活電路，開始進行溫度數據采集，并將數據通過無線信號回傳至天線；天線通過射頻電纜將數據傳輸至接收器，最終可由接收器將數據上傳到遠程監控系統。

02型號說明

03配置方案

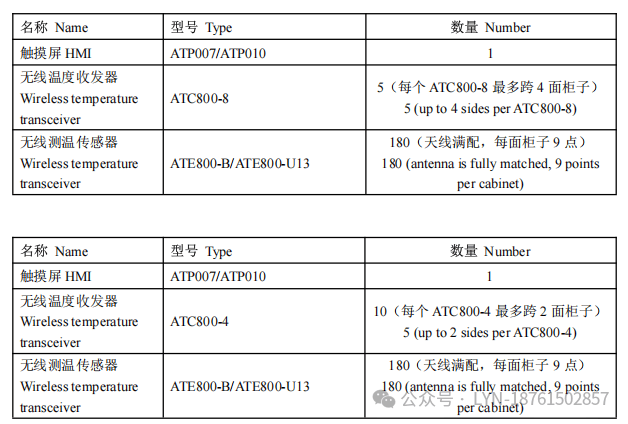

04技術指標

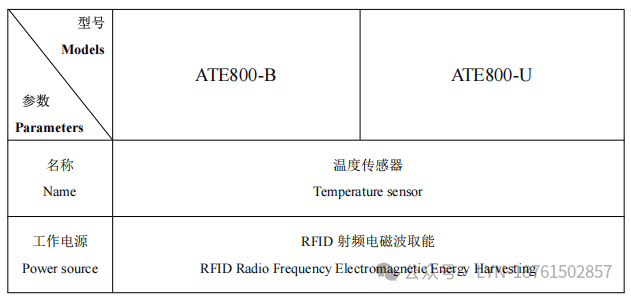

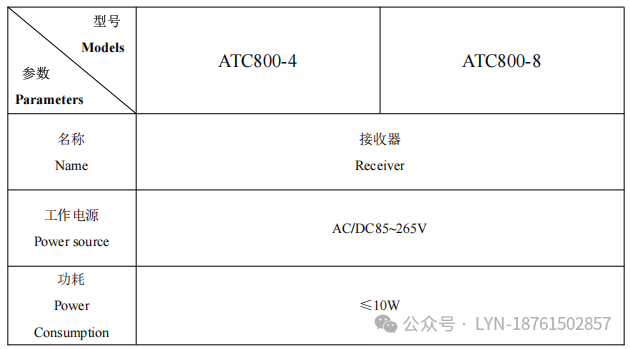

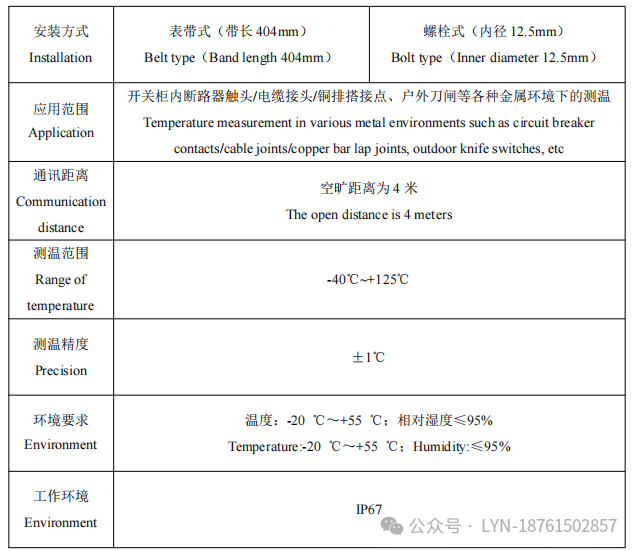

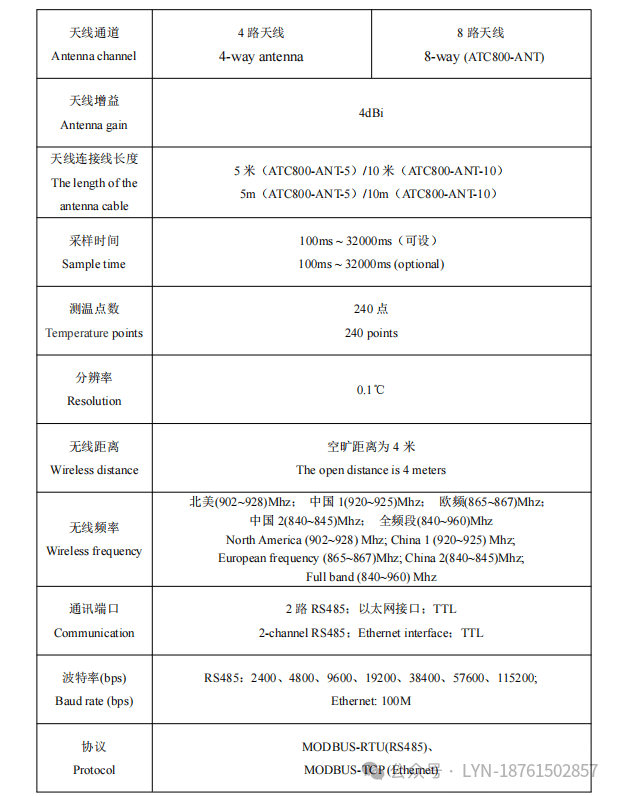

05安裝實例

1）中壓斷路器觸頭測溫安裝說明

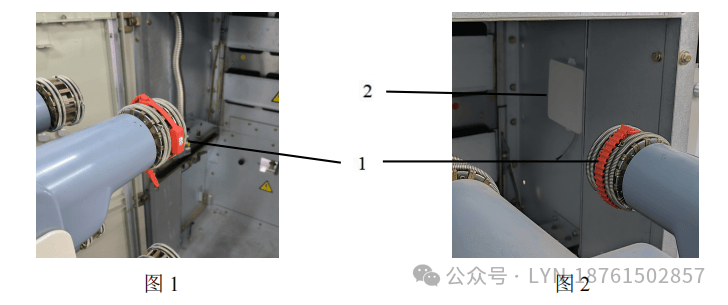

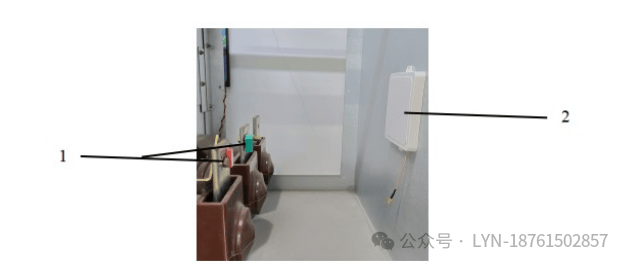

傳感器主體與接收器天線在斷路器室的安裝位置如下圖所示，圖 1 為傳感器主體在斷路器動觸

頭的安裝位置，圖 2 為傳感器與天線的安裝位置，其中 1 為傳感器主體，2 為天線。當天線安裝在斷路器室的右側柜壁時，傳感器主體的方向要朝向天線位置，如圖 1 所示，保證傳感器主體與天線的方向處于面對面狀態。

2）中壓母線室銅排測溫安裝說明

傳感器與天線在進線母排室的安裝位置如下圖所示，1 為傳感器主體的位置，2 為天線的位置，保證傳感器主體與天線處于面對面的位置。

注意事項：以上兩個安裝位置為典型場景，在其他應用場景也要保證傳感器主體貼緊金屬表面，傳感器主體與接收器天線處于面對面的位置。
