Texas Instruments TLV34xx低電壓軌至軌輸出CMOS運算放大器（運放）具有低功耗、低電壓和軌至軌輸出擺幅能力。PMOS輸入級的失調電壓為0.3mV（典型值），超低輸入偏置電流為1pA（典型值）。A級（TLV34xA）在25°C時具有1.25mV（最大值）的低失調電壓，適用于要求卓越直流精度的應用。這些單電源放大器專為超低電壓（1.5V至5V）工作而設計，共模輸入電壓范圍通常從 –0.2V至0.5V。

數據手冊：*附件：Texas Instruments TLV34xx低電壓軌至軌輸出運算放大器.pdf

采用X2QFN封裝的Texas Instruments TLV341（單）和TLV342（雙）提供一個關機（SHDN）引腳，可用于禁用器件。在關機模式下，電源電流降至45pA（典型值）。TLV341采用SOT-232或更小的SC-70封裝，適用于空間最有限的應用。雙TLV342采用X2QFN、SOIC和VSSOP封裝。TLV34xx還適用于各種商業和工業應用，其工業溫度范圍從-40°C持續到125°C。

特性

• 1.8V和5V性能
• 低偏置（A級）
  • 1.25mV（最大值）(25°C)
  • 1.7mV（最大值）(-40°C至125°C）
• 軌至軌輸出擺幅
• 寬共模輸入電壓范圍為-0.2V至（V+ -0.5V）
• 1pA 輸入偏置電流（典型值）
• 輸入偏移電壓0.3mV（典型值）
• 每通道70μA的低電源電流
• 每通道10pA（典型值）的低關斷電流
• 增益帶寬為2.3MHz（典型值）
• 0.9V/μs（典型值）轉換率
• 5微秒（典型值）關機啟動時間
• 20nV/√Hz輸入參考電壓噪聲（10kHz）
• 靜電放電保護超越 JESD 22 標準
  • 2000 V人體模型 (HBM)
  • 750 V充電器件模型 (CDM)

應用

• 手機
• 消費電子產品（筆記本電腦）
• 語音前置放大器
• 便攜式和電池供電的電子設備
• 電源電流監控
• 電池監測
• 緩沖器
• 濾波器

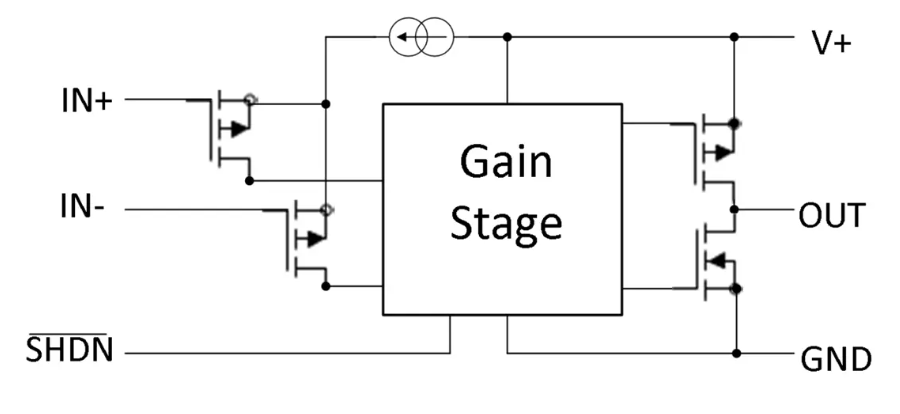

功能框圖
