TPS652x 提供一個 PWM 降壓控制器、兩個可調同步降壓穩壓器、兩個獨立的 USB 電源開關和一個電源電壓監控器 （SVS），可為采用單個 12V 至 22V 電源運行的衛星機頂盒、xDSL 和電纜調制解調器應用提供主電源功能。

SMPS 集成了開關 FET，可優化電源效率并減少外部元件數量。每個 USB 開關根據下游 USB 設備的需求提供高達 0.5A （TPS65230） 或 1A （TPS65231） 的電流。所有電源塊均具有熱保護和過流/短路保護。
*附件：tps65230.pdf

SVS 提供兩個輸入，用于監控正電源軌。在所有電源軌上升到其上升沿閾值以上后，/開漏輸出保持低電平至少 180 ms。VMON1 輸入的閾值設置為用于監控 3.3V 電源軌，無需額外的外部元件。VMON2 輸入的閾值設置為 0.8 V，并且需要在輸入端使用電阻分壓器來監控系統中的任何正電壓。如果輸入電源降至 9.3 V 以下或芯片溫度接近熱關斷限值，則 nBOR/nHOT 開漏輸出將被拉低。這允許系統處理器保存關鍵數據并在電源故障之前正常關閉。

TPS65230 和 TPS65231 可通過并行 I/O 或 I 進行控制^2^C 接口。當 USBFLAG2/nINT 引腳上的上拉電阻器連接到 3.3V 或更低的電源時，I^2^C 接口被禁用，并且該器件僅通過并行 I/O 引腳進行控制。將上拉電阻器連接到 6 V 時，I^2^C 接口使能，并通過寫入控制寄存器來控制器件。任何故障或異常作條件都由中斷引腳標記。通過 I 讀取狀態寄存器來清除中斷^2^C 接口。

特性

• 寬輸入電源電壓范圍
  （10.8 V - 22 V）
• 一個可調 PWM 降壓控制器
  • 10.8V 至 22V 輸入電壓范圍
  • 3.3V 至 6.1V 輸出電壓范圍
  • 500kHz 開關頻率
  • III 型補償
  • 可編程電流限制
• 兩個具有集成開關 FET 的可調降壓轉換器：
  • 4.75V - 5.5V 輸入
  • 0.9V-3.3V 輸出電壓范圍
  • 3A 輸出電流
  • 1MHz 開關頻率
  • 電壓調節選項
  • III 型補償
• 兩個 100 米、0.5 A（TPS65230）1 A（TPS65231）
  USB 開關，具有過流保護和
  漏極開路故障引腳
• 當輸入電壓降至 9.3 V 以下時，設置早期電源故障標志（漏極開路輸出）
• 如果溫度接近關斷閾值，則設置早期溫度警告標志 （開漏輸出）
• 電源電壓監控電路，具有兩個
  監控器輸入和漏極開路輸出
• 并行 I/O 或 I^2^具有用戶可選地址的 C 控件
• I 中的高級故障檢測和輸出電壓調整選項^2^C 模式
• Buck 使能引腳上的上拉電流源，用于精確的
  啟動時序控制，具有預設默認值
• 所有電源軌均提供過流保護
• 熱關斷功能可在過功率耗散期間
  保護器件
• 用于高效
  熱管理的熱增強型封裝 （48 引腳 HTSSOP）
• 應用
  • 數字機頂盒
  • xDSL & 電纜調制解調器
  • DVD 播放器
  • 家庭網關和接入點網絡
  • 無線路由器

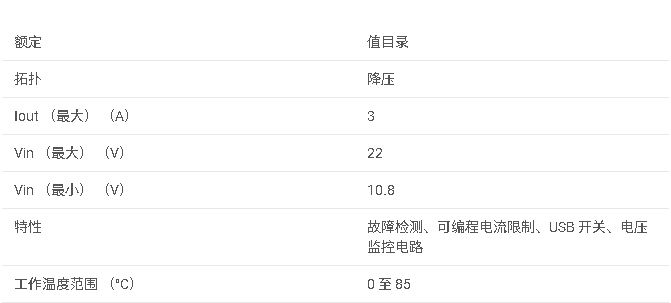

參數

一、產品概述

TPS65230是一款專為數字機頂盒（STB）、xDSL調制解調器、電纜調制解調器等應用設計的電源管理IC，提供廣泛的電源管理功能。

二、主要特性

• ?寬輸入電壓范圍?：10.8V至22V。
• ?集成功能?：
  • 一個可調PWM降壓控制器。
  • 兩個可調同步降壓轉換器。
  • 兩個獨立的USB電源開關。
  • 供電電壓監控器（SVS）。
• ?控制接口?：支持并行I/O或I2C控制，用戶可選擇地址。
• ?保護特性?：過流保護、過熱保護、欠壓鎖定（UVLO）等。
• ?熱增強封裝?：48引腳HTSSOP封裝，高效熱管理。

三、功能塊圖

文件提供了TPS65230的功能塊圖，展示了各個主要功能模塊及其連接關系，包括PWM控制器、降壓轉換器、USB開關、供電電壓監控器等。

四、引腳功能

詳細列出了每個引腳的編號、類型（輸入/輸出）及功能描述，如使能引腳（EN_BCK1、EN_BCK2、EN_BCK3）、反饋引腳（FB1、FB2、FB3）、電源引腳（VIN、VINB2、VINB3、VINU）等。

五、絕對最大額定值

給出了TPS65230在工作溫度范圍內的絕對最大額定值，包括輸入電壓范圍、輸出電壓范圍、結溫等，確保器件在正常工作條件下不會損壞。

六、推薦工作條件及電氣特性

詳細列出了在推薦工作條件下的電氣特性參數，包括輸入電壓、輸出電壓范圍、開關頻率、效率、負載調節率、線性調節率等。

七、電源電壓監控器（SVS）

SVS功能用于監控兩個輸入電壓（VMON1和VMON2），并在任一輸入電壓低于其閾值時生成復位脈沖。提供了VMON1和VMON2的閾值電壓、遲滯電壓及復位脈沖的最小持續時間。

八、USB電源開關

TPS65230提供了兩個USB電源開關，每個開關可控制高達0.5A（TPS65230）或1A（TPS65231）的電流。具有過流保護和熱保護功能，可防止短路和過載情況下的損壞。

九、上電序列與過流保護

• ?上電序列?：可通過連接至地或V3P3的使能引腳（EN_BCKx）控制三個降壓轉換器的開啟順序。
• ?過流保護?：通過比較低側MOSFET的漏源電壓與設定點電壓實現過流保護，支持逐周期過流限制控制。

十、軟啟動與欠壓鎖定（UVLO）

• ?軟啟動?：通過外部電容和內部電流源控制降壓轉換器的軟啟動過程。
• ? 欠壓鎖定（UVLO） ?：在輸入電壓低于設定閾值時禁用所有輸出軌和USB開關，以保護系統免受欠壓影響。

十一、熱關機與過熱警告

TPS65230具有熱關機功能，當結溫超過設定閾值時禁用所有電源路徑。同時提供過熱警告輸出，以便系統處理器在熱關機之前保存關鍵數據并正常關閉系統。

十二、I2C接口

TPS65230支持I2C接口，可通過I2C總線對設備進行高級控制和診斷。提供了I2C接口的詳細操作說明、寄存器地址映射及狀態寄存器描述。

十三、封裝與尺寸

文件最后部分提供了TPS65230的封裝選項、尺寸信息及包裝材料信息，包括HTSSOP（DCA）封裝的詳細尺寸和卷帶、管裝等包裝方式。
