TPS54326 是一款自適應導通時間 D-CAP2? 模式同步降壓轉換器。該 TPS54326 使系統設計人員能夠使用經濟高效、低元件數量、低待機電流的解決方案來完善各種終端設備的電源總線穩壓器套件。TPS54326 的主控制回路使用 D-CAP2? 模式控制，無需外部元件即可提供快速瞬態響應。采用的導通時間控制支持重負載條件下的 PWM 模式和輕負載時的低頻 Eco 模式作之間的無縫作，以實現高效率。

該TPS54326還具有專有電路，使該器件能夠適應低等效串聯電阻 （ESR） 輸出電容器（如 POSCAP 或 SP-CAP）和超低 ESR 陶瓷電容器。該器件的工作電壓范圍為 4.5V 至 18V抄送input 和 2 V 至 18 V VIN 輸入電源電壓。輸出電壓可在 0.76 V 至 5.5 V 之間編程。該器件還具有可調節的慢啟動時間和電源良好功能。TPS54326采用 14 引腳 HTSSOP 或 16 引腳 QFN 封裝，設計工作溫度范圍為 –40°C 至 85°C。
*附件：tps54326.pdf

特性

• D-CAP2 模式可實現快速瞬態響應
• 低輸出紋波，并允許使用陶瓷輸出電容器
• 寬 V抄送輸入電壓范圍：4.5 V 至 18 V
• 寬 V在輸入電壓范圍：2 V 至 18 V
• 輸出電壓范圍：0.76 V 至 5.5 V
• 高效集成 FET 針對低占空比應用
  進行了優化
  • 120 mΩ（高側）和 70 mΩ（低側）
• 高效率，關斷時小于 10 μA
• 自動跳過 Eco 模式?，可在輕負載下實現高效率
• 高初始帶隙參考精度
• 可調軟啟動
• 預偏置軟啟動
• 700kHz 開關頻率 （f 西 南部 )
• 逐周期過流限制
• 電源良好輸出
• 應用
  • 低壓系統的廣泛應用
    • 數字電視電源
    • 高清藍光光盤播放器
    • 聯網家庭終端
    • 數字機頂盒 （STB）

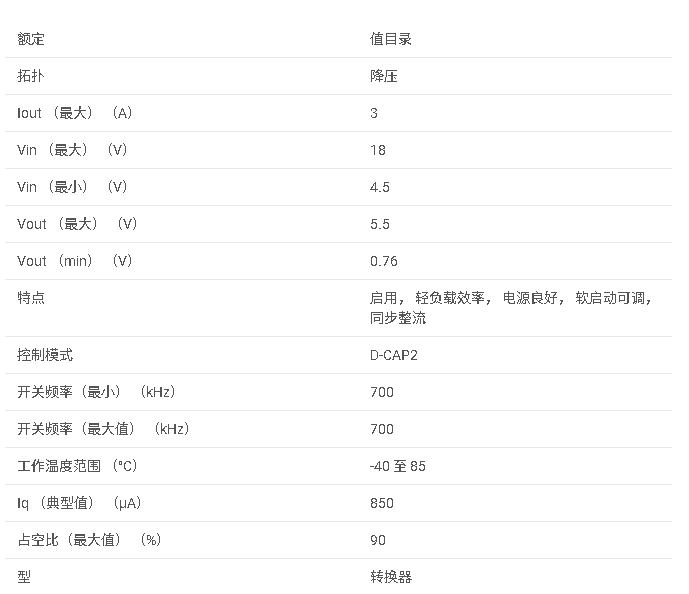

參數

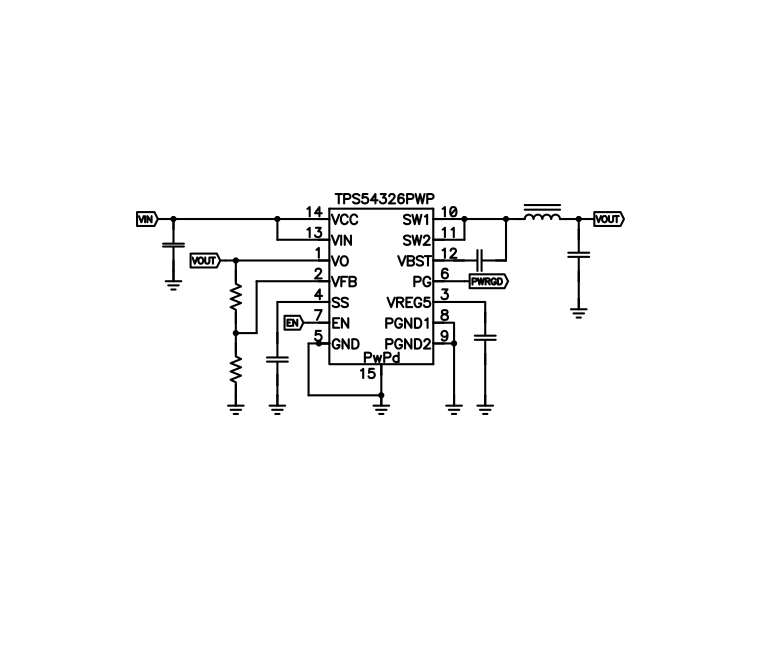

方框圖

1. 概述

• ?設備名稱?：TPS54326
• ?類型?：3A同步降壓（Buck）轉換器，具有Eco-Mode?功能
• ?特點?：采用D-CAP2?模式控制，提供快速瞬態響應，支持低占空比應用，具備高效率和小尺寸特性。

2. 主要特性

• ?輸入電壓范圍?：
  • VCC：4.5V至18V
  • VIN：2V至18V
• ?輸出電壓范圍?：0.76V至5.5V
• ?開關頻率?：700kHz
• ?集成功能?：
  • D-CAP2?模式控制
  • 高度集成的FET（-120m?高側，70m?低側）
  • 可調軟啟動
  • 預偏置軟啟動
  • 自動跳頻Eco-Mode?（提高輕載效率）
  • 電源良好（Power Good）輸出
  • 循環過流限制
  • 過壓/欠壓保護
  • 欠壓鎖定（UVLO）
  • 熱關斷保護

3. 應用領域

• 數字電視電源供應
• 高清藍光播放器
• 網絡家庭終端
• 數字機頂盒（STB）

4. 功能描述

• ?D-CAP2?模式控制?：結合恒定導通時間控制與內部補償電路，實現偽固定頻率和低外部組件計數配置，支持陶瓷和低ESR電容。
• ? Eco-Mode? ?：在輕載條件下自動跳過周期，提高效率。
• ?軟啟動?：防止啟動時的電流沖擊，支持預偏置條件下的平穩啟動。
• ?電源良好輸出?：指示輸出電壓是否穩定。
• ?保護功能?：包括過流、過壓、欠壓和熱關斷保護，確保設備安全運行。

5. 封裝與訂購信息

• ?封裝類型?：14引腳HTSSOP或16引腳QFN
• ?訂購信息?：提供詳細的訂購代碼和包裝信息。

6. 電氣特性

• 詳細列出了包括工作電流、邏輯閾值、反饋電壓、輸出電壓調節、MOSFET導通電阻、電流限制等關鍵電氣參數。

7. 熱特性

• 提供了封裝類型的熱阻參數，包括結到環境的熱阻等。

8. 設計指南

• ?輸出電壓設置?：通過電阻分壓器設置輸出電壓。
• ?輸出濾波器選擇?：提供了LC濾波器的設計指南和推薦組件值。
• ?布局考慮?：強調了布局對性能的重要性，并提供了布局建議。

9. 設計資源與支持

• ?文檔支持?：包括技術手冊、應用簡報和相關設計工具。
• ?社區資源?：鏈接到TI的E2E在線社區，方便用戶獲取技術支持和交流經驗。

TPS54326是一款高性能的同步降壓轉換器，特別適用于需要高效率、小尺寸和寬范圍輸入電壓的應用場景。其Eco-Mode?功能在輕載條件下能夠顯著提高效率，降低待機功耗。文檔提供了全面的設計指南和技術支持信息，幫助工程師實現可靠的電源解決方案。
