吹風機作為常見的家用電器，其核心功能依賴于電能轉換為熱能和動能。為了將220V市電（220V）轉變?yōu)?2V或24V直流電驅動電機轉動，通常都會配置1個小型變壓器和2-3個電感器。

不過這是普通吹風機的變壓器、電感配置情況，而目前比較熱門的高速吹風機，開始采用去掉變壓器的設計方案。

本期拆解我們通過U9型號為F1的高速吹風機拆解，一起來看看高速吹風機里面的變壓器和電感器使用情況。

U9高速吹風機外觀及功能

U9高速吹風筒外觀

這款高速吹風機設有兩檔風速和四擋溫度調節

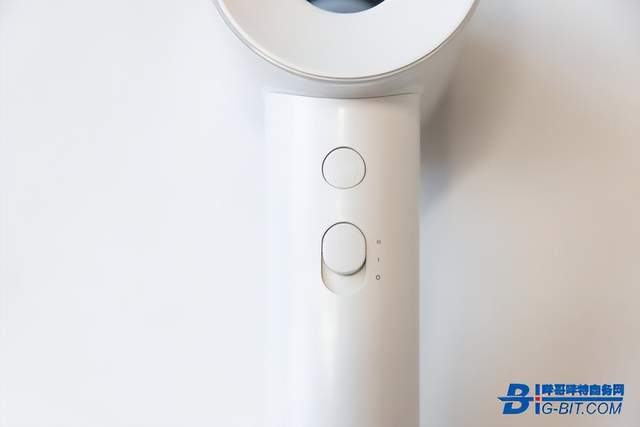

U9高速吹風筒按鈕

尾部氛圍燈顯示溫度模式，分別有冷、暖、熱以及冷熱循環四種溫度模式。

氛圍燈顯示溫度模式

銘牌信息顯示，最高功率1600W。

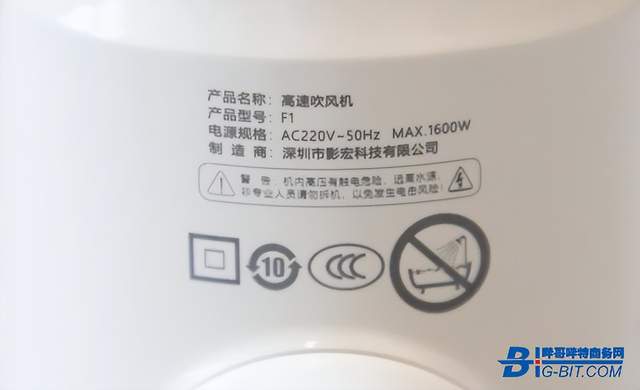

U9銘牌信息

產品信息

產品名稱：高速吹風機

型號：F1

電源規格：AC 220V~50Hz

最大功率：1600W

制造商：深圳市影宏科技有限公司

接下來一起看看電路板的布局和走線。

U9高速吹風機電路板

撬開后蓋可以看到該高速吹風機的電路板。

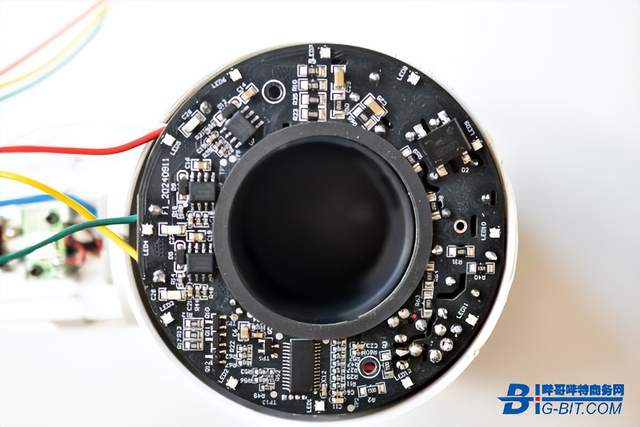

電路板反面

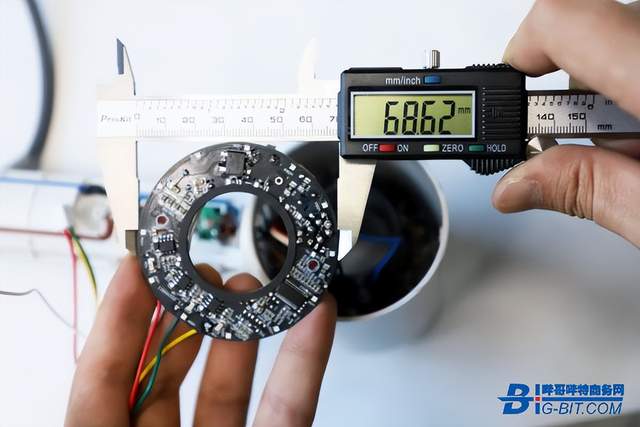

電路板的外圈直徑68.62mm。

電路板外圈尺寸

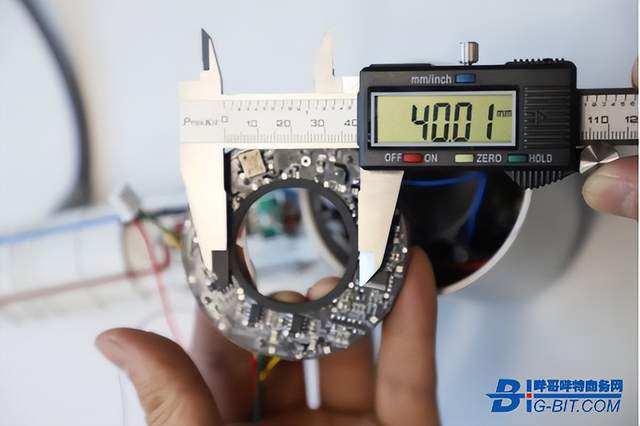

電路板的內圈直徑40.01mm。

電路板內圈尺寸

拆下電路板后，可看到正面的元器件布局和使用情況

電路板正面

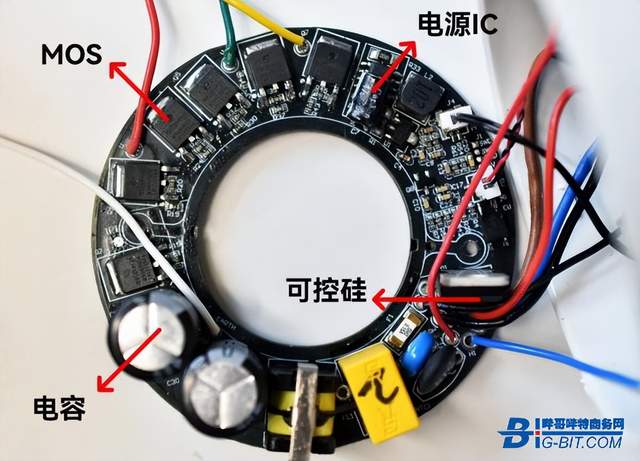

主控電路板正面可以看到有熱敏電阻、壓敏電阻、安規電容、電感、電容、MOSFET、電源IC、雙向可控硅、光耦等元器件。

輸出端采用的應該是三相半橋電路拓?fù)浣Y(jié)構。

變壓器、電感方面，只用了2顆電感。

高速吹風機電感使用情況

接下來，我們一起看看電感的使用情況。

U9高速吹風機電路板電感一覽

從電路布局看，輸入端的濾波電感，接在跨接火線-零線的安規電容（X電容）后，繞組也有兩個，應該是一顆共模電感，用于抑制共模干擾，即火線、零線對地的同向高頻噪聲。這是比較典型的X電容 + 共模電感 + Y電容構成的EMI濾波器拓?fù)浣Y(jié)構，確保電源符合電磁兼容標準。

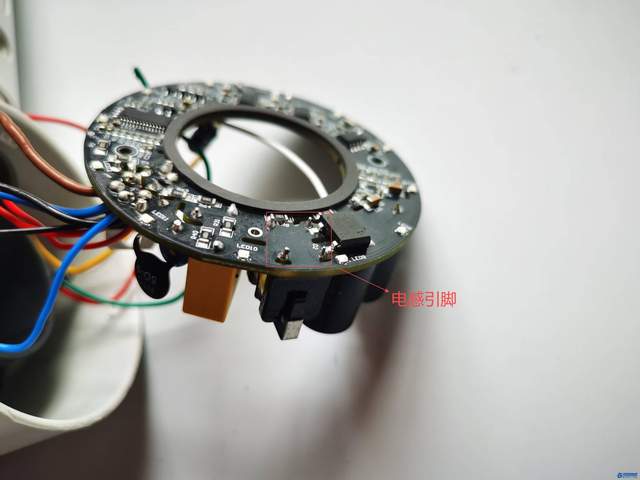

輸入端電感背面引腳

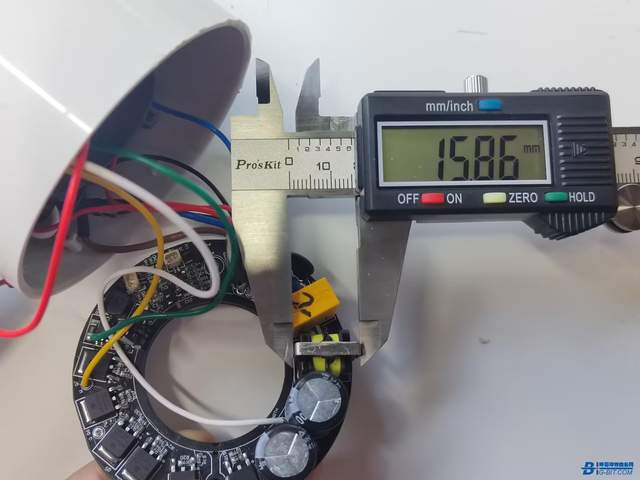

共模電感長度15.86mm。

共模電感長度

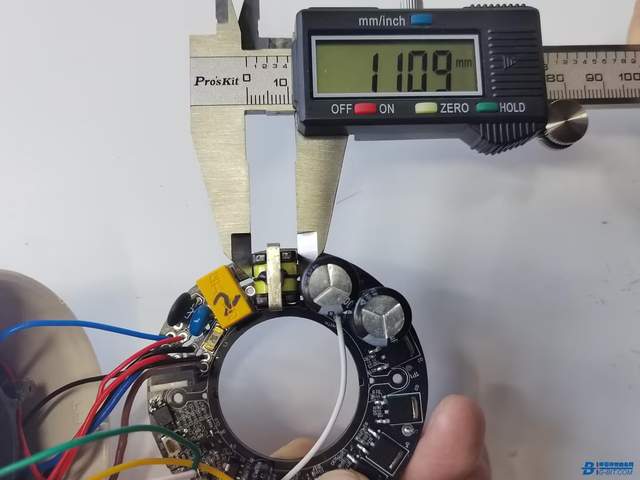

共模電感寬度11.09mm。

共模電感寬度

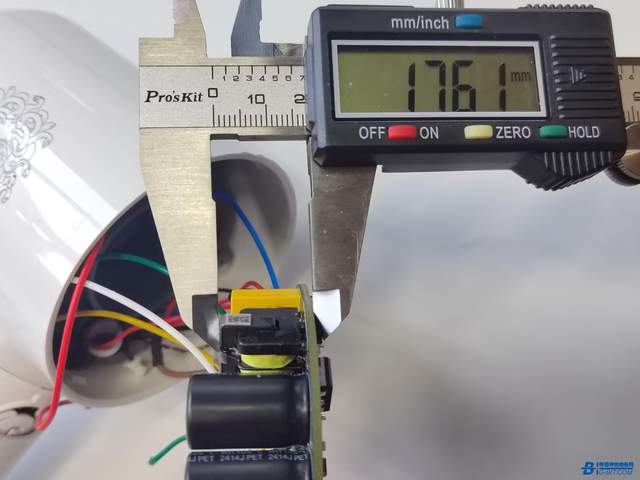

共模電感高度17.61-1.76（PCB板厚度）=15.85mm。

共模電感高度

另一顆是鎳鋅類功率電感，從絲印102看，其電感量是1mH。這種三位數字編碼是電路板上貼片功率電感常用的數字直接標注法，其中“10”是有效數字，“2”表示倍率為10^2，即1后面有2個0，單位為微亨（μH），所以計算可得其電感量為10×10^2=1000μH。

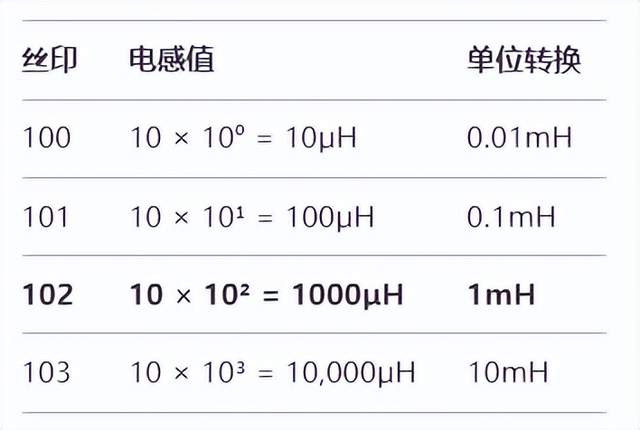

常見電感絲印對照

為什么會去掉變壓器

縮小體積、降低高度。拋開貼片電感不談，從共模電感尺寸（15.86mm*11.09mm*15.85mm）可以看出，去掉變壓器后，電感在整個產品解決方案的體積占比明顯降低。

而采用電子變壓器的方案，不管是整體體積亦或是高度（平面變壓器則是寬度）都比電感方案更大，對整個PCB板的元器件布局構成較大的挑戰。

控制成本。目前共模電感低價區間一般在0.1-5元/顆，貼片類一體成型電感價格一般在0.1-1.6元/顆。結合電感市場行情和產品設計思路看，這款高速吹風機所使用的兩顆電感價格應該都在0.5元左右。

而如果采用變壓器方案，這種小型變壓器（但功率其實不小）每顆成本至少在2元以上，比僅用電感的方案成本高出不少。

綜上，或許這正是越來越多吹風機廠商在實際產品中去掉變壓器，只使用電感的原因。

吹風機市場概況

據網上公開數據顯示，2023年吹風機銷量約2700萬臺，其中線上銷售占比預計在60%-70%（2022年已超過60%）。而奧維云網（AVC）數據顯示，2023年電吹風零售額90.6億元，同比增長29.9%。

2024年目前尚未查到確切數據，結合前三季度出貨數據和同比增長情況看，預計在2800-3200萬臺之間。

價格分布上，線上市場300元以下的中低端吹風機銷量占比接近80%，800元以上高端產品不足5%，表明線上以中低端走量為主。

結語

由于消費者對吹風機產品小型化、美觀度要求越來越高，市場競爭也愈演愈烈，為了優化電路布局，實現產品的小型化、便捷性、美觀度以及更好地控制成本，越來越多吹風機廠商逐漸開始依賴標準化電感壓縮成本，在產品方案中省掉了變壓器。

大家覺得這兩顆電感的成本大概是多少？省掉變壓器、只用電感能否成為未來的主流方案？
