在分布式光伏、集中式地面電站等光伏發電系統中，“升壓并網”是決定電能能否高效、穩定接入電網的核心環節。而SCB14光伏發電升壓并網箱式變電站（以下簡稱“SCB14光伏箱變”），正是專為光伏場景設計的“電力轉換中樞”——它一頭連接光伏逆變器輸出的低壓交流電（通常0.4kV/0.8kV），另一頭輸出符合電網要求的高壓（10kV/35kV），同時集成保護、監測、計量等功能，堪稱光伏電站的“能量跳板”。

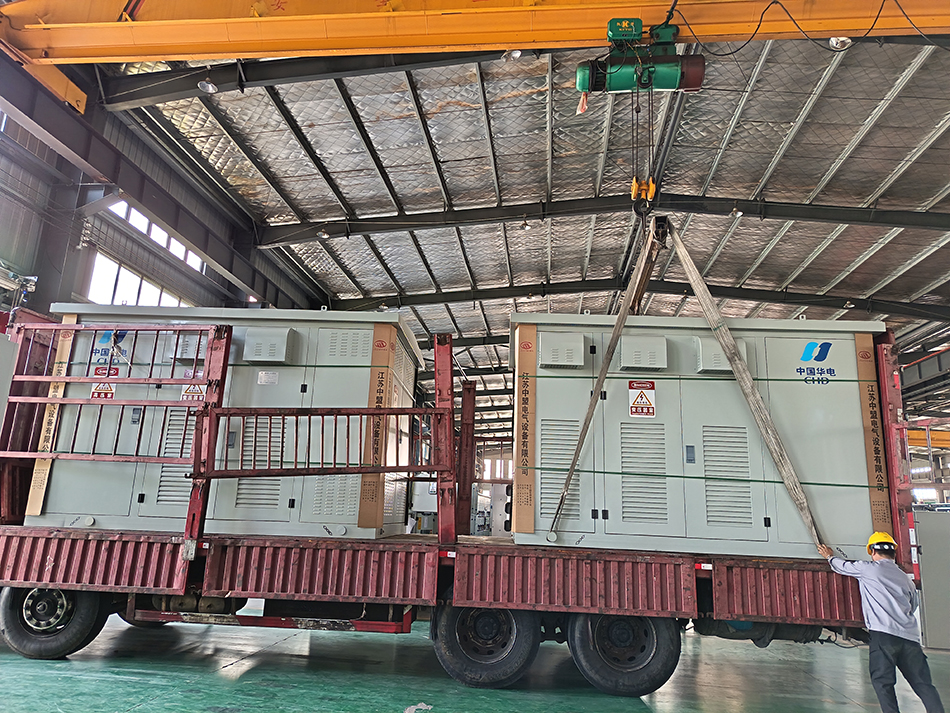

光伏升壓箱變

一、SCB14：光伏箱變的“核心心臟”

要理解SCB14光伏箱變，首先需明確其“心臟”——SCB14干式變壓器的技術特性。SCB14是二級能效標準的干式變壓器型號，其中：

S：三相；

C：環氧樹脂澆注絕緣（區別于傳統油浸式變壓器）；

B：電力變壓器；

14：設計序號（代表節能水平，較SCB13空載損耗降低約10%，負載損耗降低約5%）。

在光伏場景中，SCB14的優勢尤為突出：

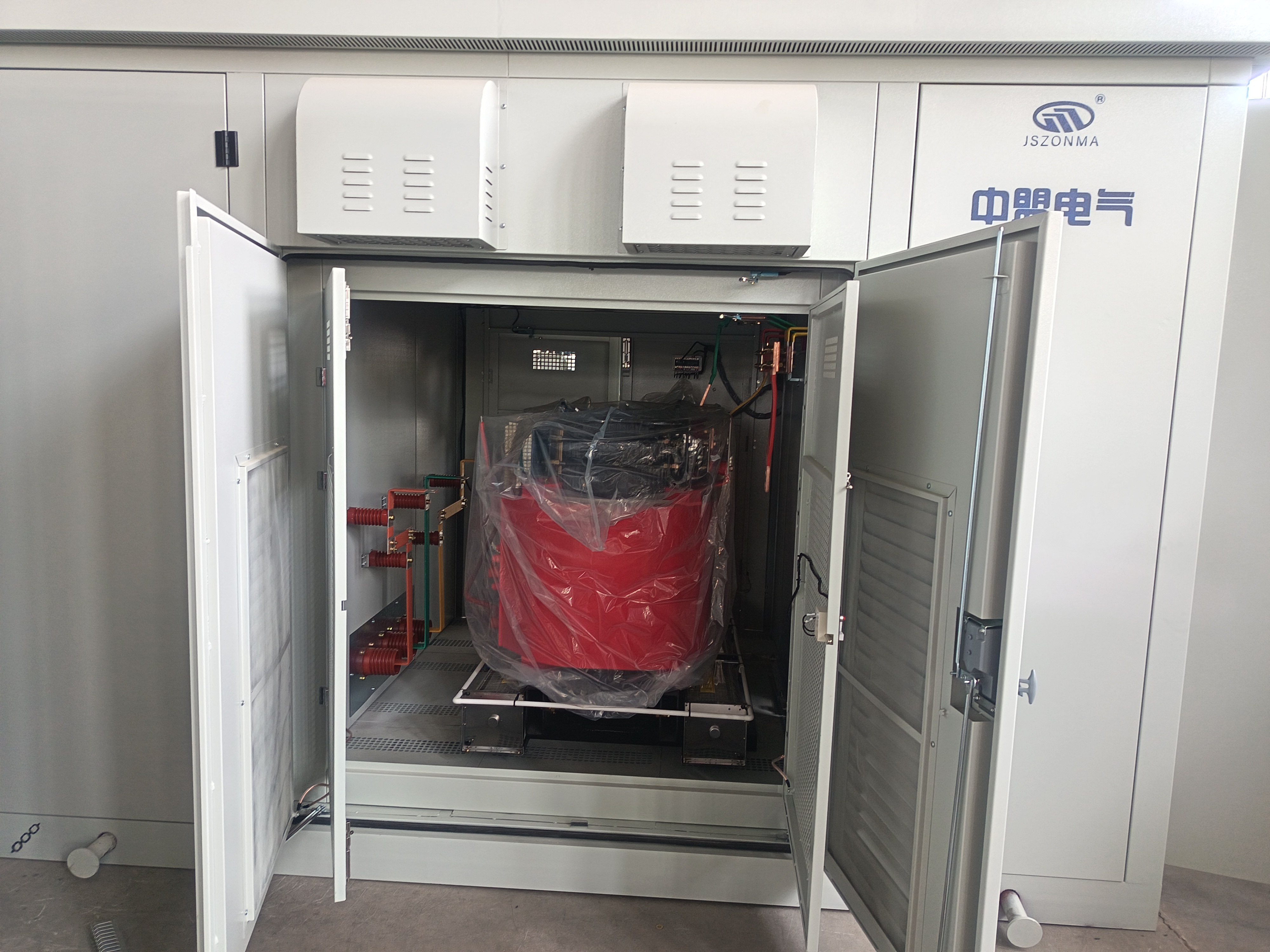

中盟電氣箱式變壓器

耐候性強：環氧樹脂澆注的繞組絕緣等級達F級（耐溫155℃），可長期承受戶外高溫、高濕、鹽霧等環境（如沿海電站、高原電站），避免油浸式變壓器漏油、絕緣老化的風險；

低噪音運行：空載噪音≤55dB（距設備1米），比傳統油變低15-20dB，適合安裝在居民區附近的光伏電站（如農光互補、漁光互補項目）；

節能高效：SCB14的空載損耗比SCB11降低約20%，負載損耗降低約10%，直接減少光伏電站的“自耗電”，提升發電效率（以10MW光伏電站為例，年可多發電約30萬度）；

免維護設計：無油枕、無滲漏風險，日常僅需檢查溫升、外觀，大幅降低運維成本。

二、SCB14光伏箱變的“全家桶”：從低壓輸入到高壓輸出的全鏈路設計

SCB14光伏箱變并非單一變壓器，而是集成了“保護、轉換、監測”功能的集成化設備。其典型結構可分為四大模塊：

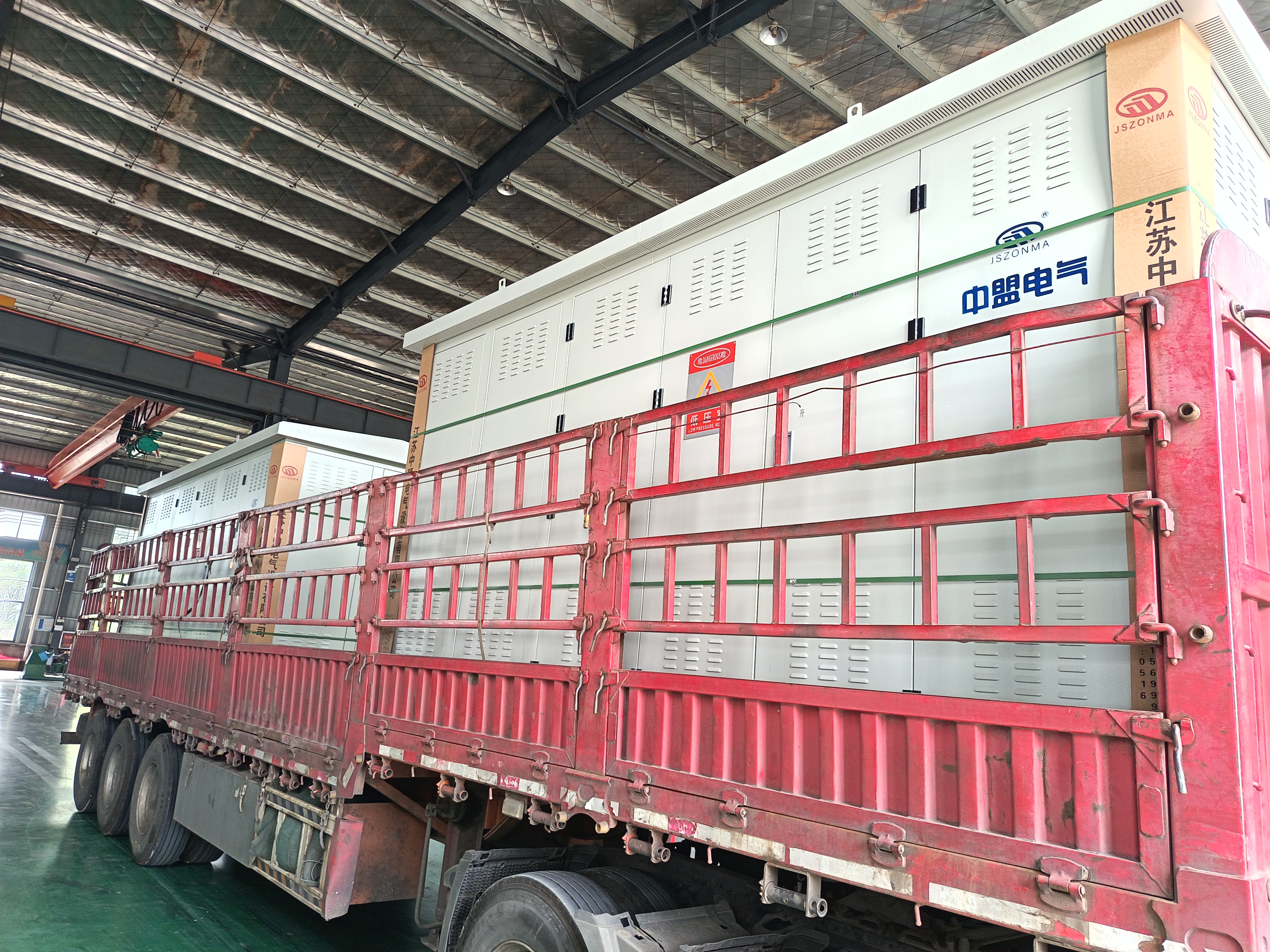

箱式變壓器

1. 低壓側（光伏逆變器端）

低壓開關柜：連接光伏逆變器輸出的0.4kV/0.8kV低壓電纜，配置塑殼斷路器（帶過流、短路保護）、浪涌保護器（SPD，防雷擊）、電能質量監測裝置（監測THD總諧波畸變率，確保并網電流符合國標≤5%的要求）；

無功補償模塊（可選）：針對光伏逆變器功率因數較低的場景（如含儲能的光伏系統），配置電容補償柜，將功率因數提升至0.95以上，避免電網罰款。

2. 升壓核心：SCB14干式變壓器

電壓比定制：根據電網接入要求設計，常見為0.4kV/10kV（分布式光伏為主）或0.8kV/35kV（集中式地面電站）；

繞組工藝：采用箔式繞組（抗短路能力強）+ 環氧樹脂真空澆注（絕緣性能穩定），確保長期高負載下無局部放電；

散熱設計：頂部集成軸流風機（智能溫控啟動，溫度≤80℃時停轉），側面設散熱鰭片，避免高溫降容（在40℃環境溫度下，可滿負荷運行）。

3. 高壓側（電網端）

高壓開關柜：配置真空斷路器（帶過流、速斷、零序保護）、隔離開關（可視斷口）、電壓互感器（PT，監測母線電壓）、電流互感器（CT，計量發電量）；

防孤島保護裝置：當電網斷電時，快速切斷并網輸出（響應時間≤2s），避免“孤島運行”威脅檢修人員安全；

電能計量裝置：集成智能電表（支持雙向計量），與電網調度系統通信（通過RS485/4G），實時上傳發電數據。

4. 智能監控系統

本地顯示屏：實時顯示低壓側電壓/電流/功率、高壓側電壓/電流/功率、變壓器溫度、發電量等數據；

遠程監控：通過4G/以太網接入光伏電站監控平臺，支持遠程查看狀態、設置參數、接收故障報警（如超溫、過流、絕緣異常）。

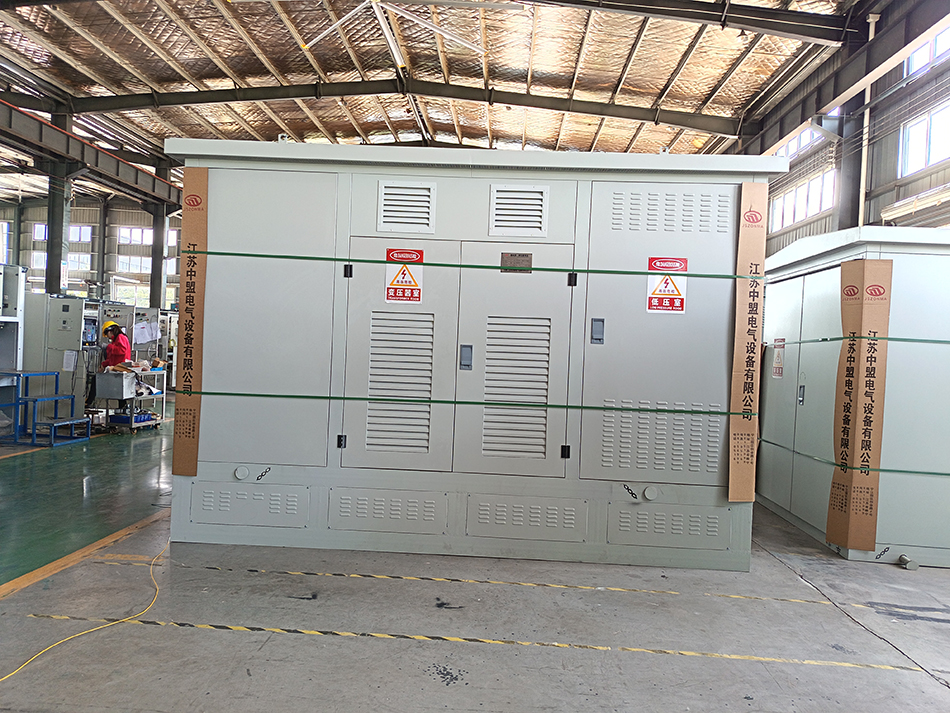

工商業光伏升壓站箱變

三、光伏場景下的“定制化需求”：SCB14箱變如何適配不同項目？

光伏發電項目類型多樣（分布式屋頂、集中式地面、農光互補、漁光互補等），SCB14光伏箱變需根據場景特點“量體裁衣”：

分布式屋頂電站（容量500kW-5MW）：

因安裝空間有限，優先選擇“緊湊型”箱變（尺寸約2m×1.5m×2m），低壓側直接連接屋頂逆變器（電纜短，損耗低）；外殼采用“景觀化設計”（如仿金屬漆+光伏板配色），與建筑屋頂融合；防護等級IP54（防塵防濺水），滿足屋頂防雨要求。

集中式地面電站（容量10MW-100MW）：

需適應大規模并網，箱變容量可達1000kVA-3150kVA（對應10kV側），高壓側采用“單母線分段”設計（多臺箱變并聯），提升供電可靠性；外殼升級為“全密封結構+防腐涂層”（鹽霧試驗≥1000小時），適用于沿海或高污染地區；配置“光纖測溫系統”（實時監測變壓器繞組溫度），預防局部過熱。

農光互補/漁光互補電站（戶外高濕、強紫外線）：

箱變需具備“抗腐蝕+防老化”能力：外殼采用304不銹鋼（厚度≥2mm），表面噴涂聚氨酯防腐漆；低壓側電纜穿管保護（防鼠咬、防機械損傷）；散熱系統強化（如雙風機+加大散熱鰭片），應對高溫高濕環境（如夏季戶外溫度40℃+設備自身發熱）。

四、選型與驗收：“避坑指南”

為避免采購到“徒有其表”的SCB14光伏箱變，需重點關注以下指標：

變壓器資質：核查SCB14變壓器的3C認證、型式試驗報告（需包含溫升試驗、雷電沖擊試驗、局放試驗數據）；

高壓柜配置：必須包含“防孤島保護”“過流保護”“零序保護”功能，且通過國家繼電器質量監督檢驗中心（KEMA）認證；

防護等級：戶外型箱變需≥IP54（屋頂型可放寬至IP54，地面型建議IP55）；

電能質量：要求供應商提供“并網電流諧波測試報告”（THD≤5%，單次諧波≤3%），避免對電網造成污染；

現場測試：到貨后需做“空載合閘試驗”（驗證勵磁涌流是否超標）、“負載試驗”（模擬光伏滿發時的溫升、噪音），并核對銘牌參數（容量、電壓比、絕緣等級）。

SCB14光伏箱變——光伏并網的“安全衛士”與“效率引擎”

在“雙碳”目標下，光伏發電正從“補充能源”向“主力能源”轉型，而SCB14光伏升壓并網箱式變電站作為其中的關鍵設備，既是“能量轉換的橋梁”，也是“電網安全的屏障”。其核心價值不僅在于高效的電壓轉換，更在于通過定制化設計、可靠的保護功能和智能化的監控，為光伏電站的長期穩定運行保駕護航。——江蘇中盟電氣集團
