      Texas Instruments TLV774低壓差 (LDO) 線性穩壓器數據手冊

      科技觀察員 ? 2025-07-11 09:21 ? 次閱讀
      加入交流群
      微信小助手二維碼

      掃碼添加小助手

      加入工程師交流群

      Texas Instruments TLV774低壓差 (LDO) 線性穩壓器設計用于提供具有高PSRR的電壓源。這些小型穩壓器具有負載和線路瞬態性能，可滿足各種電路的要求。TLV774 LDO線性穩壓器可提供300mA輸出電流。這些穩壓器采用一個1μF單輸入電容器和一個1μF陶瓷輸出電容器運作。TLV774 LDO線性穩壓器具有內部軟啟動電路，可消除浪涌電流、折返電流限制和有源輸出下拉電阻器。這些穩壓器采用標準1mm x 1mm X2SON (DQN) 封裝。TLV774 LDO線性穩壓器用于平板電腦、游戲機、智能手機、筆記本電腦、相機模塊和機頂盒等應用。

      數據手冊：*附件：Texas Instruments TLV774低壓差 (LDO) 線性穩壓器數據手冊.pdf

      特性

      • 高PSRR：60dB (1kHz) 和45dB (1MHz)
      • 輸出電壓精度：2%
      • 折返電流限制
      • 有源輸出下拉電阻器
      • 低壓差：310mV（最大值，300mA（1.2V OUT ）過熱時）
      • VIN 范圍：1.4V至5.5V
      • 1mm x 1mm、4引腳X2SON (DQN) 封裝

      應用

      • 智能手機
      • 平板電腦
      • 游戲控制臺
      • 筆記本電腦
      • 機頂盒
      • 相機模塊
      • 流媒體播放器

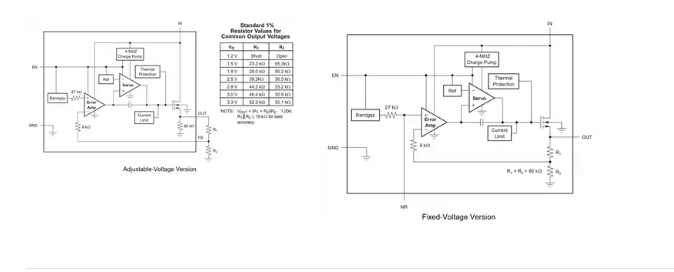

      功能框圖


      應用電路圖
