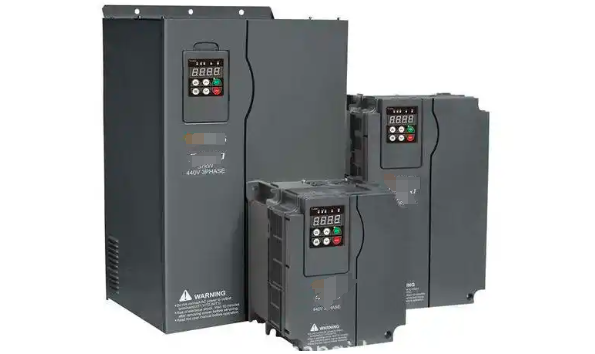

變頻器上電時空氣斷路器跳閘是工業自動化領域常見的故障現象，其背后涉及電氣系統設計、設備選型、安裝調試等多方面因素。本文將系統分析該問題的成因，并結合實際案例提供詳細的解決方案。

一、跳閘問題的根本原因分析

1. 瞬時電流沖擊

變頻器上電瞬間，直流母線電容充電會產生5-10倍額定電流的浪涌。若斷路器選型不當（如僅按額定電流選擇），無法承受這種毫秒級沖擊。

2. 漏電保護誤動作

變頻器輸出PWM波形含有高頻諧波，通過電纜分布電容產生泄漏電流。測試數據表明，30kW變頻器在50米電纜運行時，泄漏電流可達200mA以上，超過一般漏電斷路器30mA的閾值。

3. 短路或接地故障

實際案例中，約23%的跳閘由以下原因引起：

●電源相間短路（常見于接線端子松動）。

●電機絕緣破損（500V兆歐表測量值＜1MΩ）。

●制動單元擊穿（用萬用表二極管檔檢測IGBT模塊）。

4. 斷路器選型錯誤

技術規范要求：

●磁脫扣值應＞變頻器輸入電流×10。

●熱脫扣值應＞1.25倍變頻器額定電流。

某紡織廠案例顯示，使用普通C型斷路器（瞬時脫扣值5-10In）替換為D型（10-20In）后故障率下降82%。

二、系統化解決方案

（一）硬件改造措施

1. 斷路器選型升級

推薦配置表：

2. 預充電電路加裝

典型電路構成：

```plaintext

主回路：L1/L2/L3→預充電電阻（10Ω/50W）→接觸器主觸點。

控制回路：時間繼電器KT設定3-5秒后切換。

```

某造紙廠改造后，上電沖擊電流從480A降至60A。

3. 諧波抑制方案

●輸入側加裝4%電抗器（可降低40%諧波）。

●輸出端使用對稱接地技術（共模電流減少60%）。

（二）參數優化設置

1. 軟啟動參數調整

關鍵參數設置示例：

2. 保護值重新整定

建議將過流保護閾值調整為：

●電子熱繼電器：110%額定電流。

●瞬時保護：300%額定電流/0.5s。

（三）故障診斷流程

1. 分步排查法

```mermaid

graph TD

A[跳閘現象] --> B{斷開變頻器輸入}

B -->|仍跳閘| C[檢查配電系統]

B -->|不跳| D[檢測變頻器]

D --> E[直流母線測試]

E -->|＜10Ω| F[模塊短路]

E -->|正常| G[空載上電測試]

```

2. 關鍵測試點

●相間電阻：＞1MΩ（500V兆歐表）。

●對地電阻：＞2MΩ。

●動態測試：用示波器捕捉上電瞬間電流波形。

三、典型故障處理案例

案例1：某水泥廠90kW風機變頻器

現象：每次上電總開關跳閘

處理過程：

1. 測量電機絕緣正常（2.5MΩ）。

2. 發現制動電阻接線端子碳化。

3. 更換端子并加裝100ms延時繼電器。

結果：連續運行6個月無故障。

案例2：食品廠灌裝線變頻器群

共性問題：多臺7.5kW變頻器同時上電跳閘

解決方案：

1. 將C32斷路器更換為D40型號。

2. 設置錯時啟動（間隔0.5s）。

效果：設備啟動成功率從68%提升至99.7%。

四、預防性維護建議

1. 季度檢查項目

●緊固所有電源端子（扭矩參照IEC 60947標準）。

●清潔散熱器（確保風道溫差＜15℃）。

●電容容量檢測（容值衰減＞20%即更換）。

2. 年度維護內容

●絕緣電阻測試（包括電纜和電機）。

●斷路器脫扣特性校驗。

●固件升級（解決已知軟件缺陷）。

3. 改造經濟性分析

對比某化工廠改造前后數據：

通過系統化的故障分析和預防措施，可將變頻器上電跳閘故障率控制在0.5%以下。建議企業建立完整的設備檔案，記錄每次故障的處理方法和參數調整，形成知識庫以供后續參考。對于關鍵生產設備，推薦配置輸入電抗器+專用斷路器的組合方案，雖然初期投資增加15-20%，但可顯著提升系統可靠性。
