在暖通空調（HVAC）中， 壓力傳感器的應用較為常見。SM9541/SM5470采用表壓和差壓配置，選用SMI特殊的低壓芯片，支持模擬輸出和數字輸出，擁有多種封裝，性價比高，被廣泛應用于暖通空調中。SMI可為HVAC提供多樣化、高可靠、高性能的MEMS傳感器。

空調嗚嗚響，不出風？風力選擇最大，最強勁，依然只有絲縷清風？

Why？Why？Why？

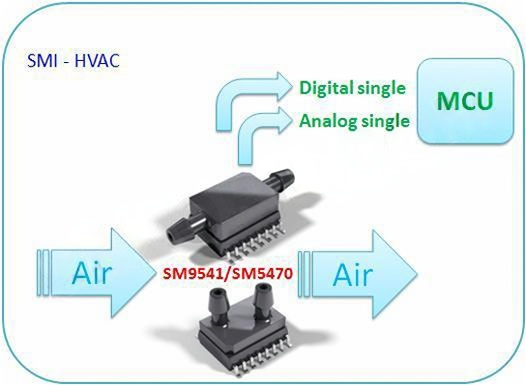

在智能化，智慧化的今天，傳感器的嵌入式應用將幫您輕松解決這個問題！傳感器的應用無處不在！在暖通空調（HVAC）中，壓力傳感器的應用較為常見。暖通自控系統中，末端傳感器和控制器是保證整個系統平穩運行且達到節能效果的關鍵部件。在中央空調的室內通風口處，壓差式壓力傳感器被用來監測出風口處的濾網兩端的氣壓差。壓差式壓力傳感器應用在HVAC中的框圖如圖1所示。

在HVAC系統中，過濾網用來過濾通風管道中的灰塵雜質。隨著時間的累積，過濾網上的灰塵越積越多，將會影響到濾網的空氣流通，而空氣流通不暢，濾網兩端的氣壓差將會不斷增大。因此，系統需要通過壓力傳感器檢測通風的過壓和欠壓狀態，以監測風扇和濾網的工作狀態。

采用SM9541/SM5470可以精確檢測微小的壓力變化。上位機接收到來自壓力傳感器的信號，當這個信號值達到報警點時，就會開始報警，提醒保潔人員更換或者清洗濾網。除了監控過濾網的灰塵濃度，壓差式壓力傳感器還被用來參與控制送風口的送風量。

SMI的低壓系列傳感器SM9541/SM5470，采用表壓和差壓配置，選用SMI特殊的低壓芯片，支持模擬輸出和數字輸出，擁有多種封裝，性價比高，被廣泛應用于暖通空調（HVAC）中。以下是這兩款產品的詳細規格說明。

SM9541系列為陶瓷基底貼裝高穩定壓阻式壓力傳感器芯片，利用陶瓷基板上的薄膜電阻可進行零度校正、零點溫度補償和靈敏度溫度補償，采用恒壓源驅動，其特點如下：

1）微壓量程：10cmH2O、20cmH2O、40cmH2O、100cmH2O

2）溫度補償范圍寬：-5℃至65℃

3）壓力輸出值：1638至14745，精度：±1%

4）具有零點校準及溫度補償

5）高性能、穩定的硅芯片封裝

6）支持表壓和差壓

7）I2C通訊，通訊速率支持100kHz-400kHz

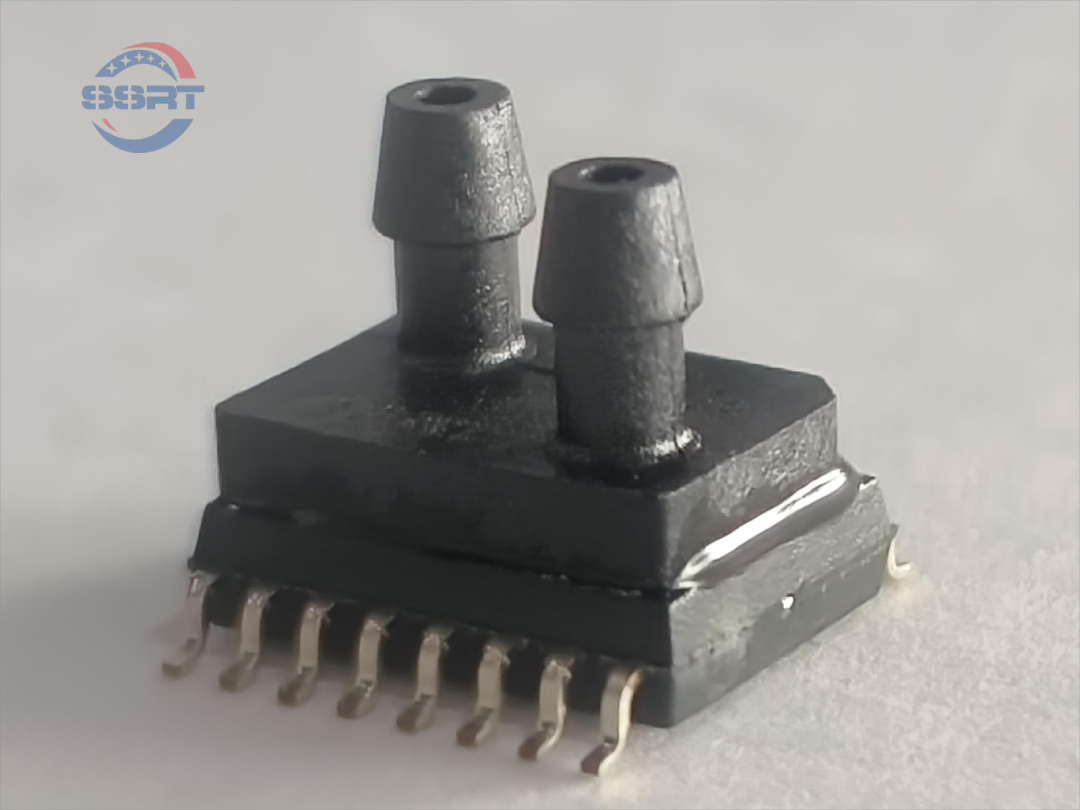

SM5470系列采用了標準的雙列表面貼裝（SO-16），上面帶有兩個氣管，結構緊湊，重量輕。其選用高性能非補償芯片一次注塑成型，成本較低，價格接近于裸片，且無需外加處理器或連接線，其特點如下：

1）低壓（從0-0.15到0-60 PSI FS）

2）支持表壓和差壓

3）緊湊，重量輕

4）高性能，穩定的硅芯片及封裝

5）高容量，低成本

6）模擬量輸出

結合以上特點，這兩款芯片所具有的低壓和微壓差特性，使其可用于HVAC的送風通道風壓測量、引風通道負壓測量及送風風量差壓測量等。它們擁有的微小量程、零點校準、溫度補償及硅片封裝等性能，使得產品設計不但防塵效果好，而且運行穩定可靠。此外，壓力傳感器SM9541/SM5470支持表壓及差壓、數字接口和模擬接口，使其能適應不同的應用系統，可提供多種信號支持，用戶可根據不同的應用環境進行選擇使用。
