TPS56528 器件是一種自適應導通時間 D-CAP2&rade;模式同步降壓轉換器。該TPS56528使系統設計人員能夠完成 各種終端設備電源總線穩壓器套件，具有經濟高效、元件數量少、 低待機電流解決方案。TPS56528 的主控制回路使用 D-CAP2? 模式控制 無需外部補償元件即可提供快速瞬態響應。自適應 導通時間控制支持在較高負載條件下的 PWM 模式和 輕負載時的高級 Eco Mode?作。高級 Eco Mode? 允許 TPS56528 保持 在較輕的負載條件下具有高效率。TPS56528 還有一個專有電路 使該器件能夠采用低等效串聯電阻 （ESR） 輸出電容器，例如 作為 POSCAP 或 SP-CAP，以及超低 ESR 陶瓷電容器。該器件的工作電壓范圍為 4.5V 至 18V VIN 輸入。輸出電壓可在 0.6 V 至 7 V 之間編程。該設備還具有 固定 1ms 軟啟動時間和電源良好輸出。TPS56528采用 8 引腳 SO 封裝 PowerPAD? 封裝，設計工作溫度范圍為 –40°C 至 85°C。
*附件：tps56528.pdf

特性

• D-CAP2? 模式可實現快速瞬態響應
• 低輸出紋波，并允許使用陶瓷輸出電容器
• 寬 V在輸入電壓范圍：4.5 V 至 18 V
• 輸出電壓范圍：0.6 V 至 7 V
• 針對較低占空比應用進行了優化的高效集成 FET –68 mΩ（高側）和 37 mΩ（低側）
• 高效率，關斷時小于 10 μA
• 高初始帶隙基準精度
• 預偏置軟啟動
• 650kHz 開關頻率 （f 西 南部 )
• 逐周期過流限制
• 先進的自動跳過 Eco 模式?，可在輕負載下實現高效率
• 電源良好輸出
• 固定軟啟動：1 ms

參數

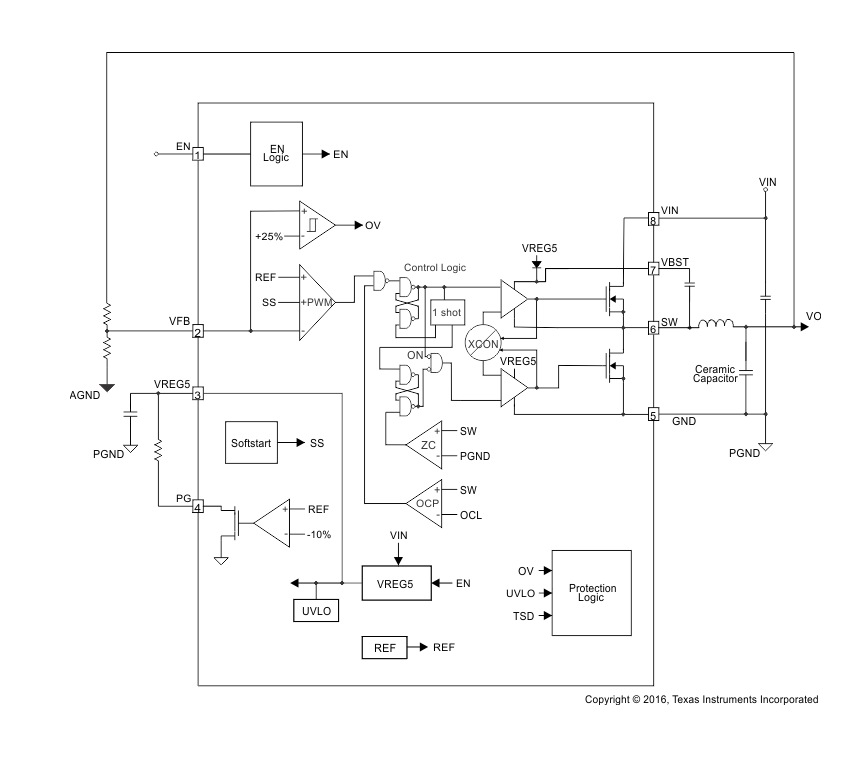

方框圖

1. 概述

TPS56528 是一款由 Texas Instruments 生產的 5A 同步降壓（Buck）轉換器，支持 4.5V 至 18V 的輸入電壓范圍，輸出電壓可調范圍為 0.6V 至 7V。該轉換器采用 D-CAP2? 模式控制，具有快速瞬態響應和低輸出紋波的特點，適用于各種低壓系統應用。

2. 主要特性

• ?D-CAP2? 模式?：提供快速瞬態響應，支持低 ESR 陶瓷電容器。
• ? 高級 Eco-Mode? ?：在輕負載條件下提高效率。
• ?集成 FET?：高側和低側 FET 分別具有 68mΩ 和 37mΩ 的低導通電阻。
• ?固定軟啟動時間?：1ms。
• ?電源良好輸出?：用于監控輸出電壓狀態。
• ?過流保護?：逐周期過流限制。
• ?欠壓鎖定（UVLO）保護?：防止在低輸入電壓條件下工作。
• ?熱關斷保護?：防止設備過熱損壞。

3. 應用領域

• 數字電視電源供應
• 高清 Blu-ray Disc? 播放器
• 網絡家庭終端
• 數字機頂盒（STB）

4. 封裝選項

• ?8-pin SO PowerPAD? 封裝?

5. 關鍵規格

• ?輸入電壓范圍?：4.5V 至 18V
• ?輸出電壓范圍?：0.6V 至 7V
• ?最大輸出電流?：5A
• ?開關頻率?：650kHz
• ?關機電流?：小于 10μA
• ?初始參考電壓精度?：高

6. 功能描述

• ?PWM 操作?：采用自適應導通時間 PWM 控制器，結合 D-CAP2? 模式控制，實現快速瞬態響應和低外部組件計數。
• ?軟啟動和預偏置軟啟動?：內部 1ms 軟啟動，防止預偏置輸出在啟動時拉電流。
• ?電源良好功能?：軟啟動完成后激活，用于監控輸出電壓是否達到目標值。
• ?輸出放電控制?：在關閉或保護模式下，通過 SW 引腳放電輸出電容器。
• ?過流保護?：通過監測低側 FET 開關電壓實現過流保護。
• ?UVLO 保護?：監測 VREG5 引腳電壓，低于閾值時關閉設備。
• ?熱關斷保護?：監測設備溫度，超過閾值時關閉設備。

7. 布局指南

• ?熱管理?：頂部和底部應盡可能多地使用接地平面以散熱。
• ?電流環路?：保持輸入切換電流環路盡可能小。
• ?SW 節點?：保持物理尺寸和長度盡可能小，以最小化寄生電容和電感。
• ?模擬與數字分離?：將模擬和非切換組件與切換組件分離。

8. 設計支持

• 提供典型應用電路圖和詳細設計步驟。
• 提供應用曲線和效率圖，幫助用戶優化設計。

9. 文檔和支持

• 包括技術手冊、應用簡報和社區資源鏈接。
• 提供 TI E2E? 在線社區支持，便于工程師之間的協作和問題解決。
