LD3320語音識別模塊簡介

基于 LD3320，可以在任何的電子產品中，甚至包括最簡單的 51 作為主控芯片的系統中，輕松實現語音識別/聲控/人機對話功能。為所有的電子產品增加 VUI（Voice User Interface）語音用戶操作界面。
主要特色功能：
1.非特定人語音識別技術： 不需要用戶進行錄音訓練可動態編輯的識別關鍵詞語列表： 只需要把識別的關鍵詞語以字符串的形式傳送進芯片，即可以在下次識別中立即生效。比如，用戶在 51 等 MCU 的編程中，簡單地通過設置芯片的寄存器，把諸如“你好”這樣的識別關鍵詞的內容動態地傳入芯片中，芯片就可以識別這樣設定的關鍵詞語了。
2.真正單芯片解決方案：不需要任何外接的輔助Flash 和RAM，真正降低系統成本。內置高精度A/D和D/A通道：不需要外接AD 芯片，只需要把麥克風接在芯片的AD 引腳上；可以播放聲音文件，并提供550mW 的內置放大器。高準確度和實用的語音識別效果。
3.支持用戶自由編輯50 條關鍵詞語條：在同一時刻，最多在50 條關鍵詞語中進行識別，終端用戶可以根據場景需要，隨時編輯和更新這50 條關鍵詞語的內容。詞組或短句，長度為不超過 10 個漢字或者 79 個字節的拼音串。
主要技術參數：
1.內置單聲道mono 16-bitA/D 模數轉換
2. 內置雙聲道stereo 16-bit D/A數模轉換
3. 內置20mW 雙聲道耳機放大器輸出
4. 內置550mW 單聲道揚聲器放大器輸出
5. 支持并行接口或者SPI 接口
6. 內置鎖相電路PLL，輸入主控時鐘頻率為2MHz -34MHz

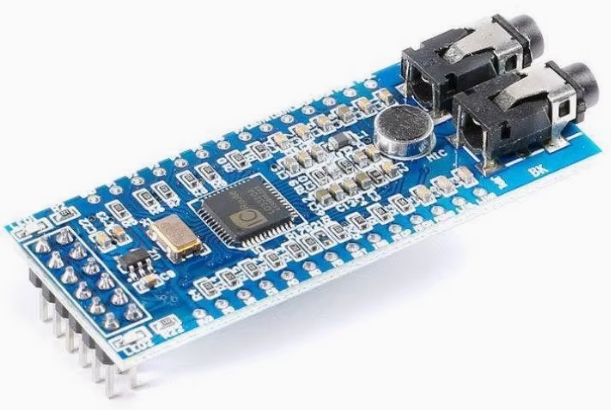

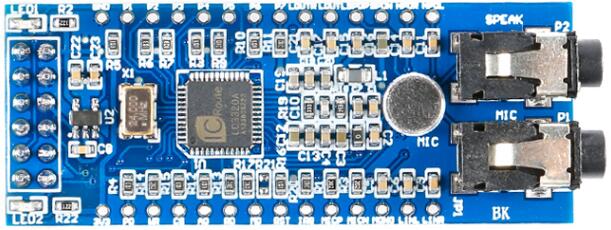

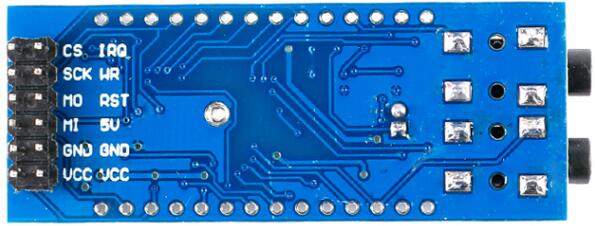

模塊引腳定義

P1：MIC麥克風插座，板載了MIC咪頭可不用接
P2：SPEAK喇叭輸出
兩組VCC均為3.3V，一組5V均可給模塊供電，實際只需接一組即可
MO：SPI接口的MOSI
MI：SPI接口的MISO
SCK：SPI接口的時鐘引腳
CS：SPI接口的片選引腳
RST：復位引腳，低電平有效
IRQ：中斷輸出引腳，低有效
WR：寫允許共用SPI允許，低電平有效

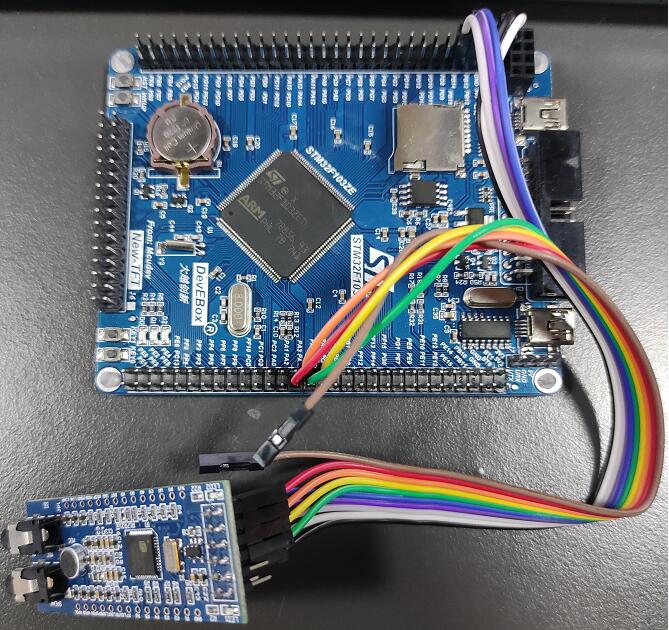

STM32F103ZET6開發板與模塊接線

測試代碼

用戶只需修改幾處代碼，便可以增加新的指令。
1.LD2230_config.h 文件中，增加相應的識別碼。（必須）

///識別碼（客戶修改處）
#define CODE_LSD	1	 //流水燈
#define CODE_SS	  2	 //閃爍
#define CODE_AJCF	3	 //按鍵觸發
#define CODE_QM	  4	 //全滅
#define CODE_JT		5  //狀態

2.LD2230.c 文件中，在 LD3320_main 函數中增加相印分支。（必須）

switch(nAsrRes)		   			//對結果執行相關操作,客戶修改
						{
							case CODE_LSD:					//命令“流水燈”
								printf(" 流水燈 指令識別成功rn");

															 break;
							case CODE_SS:	 					//命令“閃爍”
								printf(" 閃爍 指令識別成功rn");
															 break;
							case CODE_AJCF:					//命令“按鍵觸發”
								printf(" 按鍵觸發 指令識別成功rn");
															break;
							case CODE_QM:						//命令“全滅”
								printf(" 全滅 指令識別成功rn");
															break;
							case CODE_JT:						//命令“狀態”
								printf(" 狀態 指令識別成功rn");

							default:break;
						}

3.LD2230.c 文件中，在 LD_AsrAddFixed 函數中修改相應代碼。（必須）DATA_A 為指令的個數， DATA_B 為指令的最大長度， sRecog 二維數組為相應指令的拼音集合（注意空格）。pCode 為指令識別碼的集合。

#define DATE_A 5    //數組二維數值
	#define DATE_B 20		//數組一維數值
	//添加關鍵詞，用戶修改
	uint8  sRecog[DATE_A][DATE_B] = {
	 			"liu shui deng",
				"shan shuo",
				"an jian chu fa",
				"quan mie",
				"zhuang tai"

  								   };
	uint8  pCode[DATE_A] = {
                 			CODE_LSD,
 						    CODE_SS,
					        CODE_AJCF,
				            CODE_QM,
			                CODE_JT
  						    };	//添加識別碼，用戶修改

4.LD2230.c 文件中，在 LD3320_main 函數中修改相應代碼。（建議）

///識別碼（客戶修改處）
 	printf("1、流水燈rn");
	printf("2、閃爍rn");
	printf("3、按鍵觸發rn");
	printf("4、全滅rn");
	printf("5、狀態rn");

5.LD2230.c 文件中，在 Board_text 函數中修改相應代碼。（建議）

static void Board_text(uint8 Code_Val)
{
	switch(Code_Val)  //對結果執行相關操作
	{
		case CODE_LSD:  //命令“流水燈”
			Glide_LED();
		break;
		case CODE_SS:	  //命令“閃爍”
			Flicker_LED();
		break;
		case CODE_AJCF:	//命令“按鍵觸發”
			Key_LED();
		break;
		case CODE_QM:		//命令“全滅”
			Off_LED();
		break;
		case CODE_JT:		//命令“狀態”
			Jt_LED();
		break;
		default:break;
	}
}

實驗結果

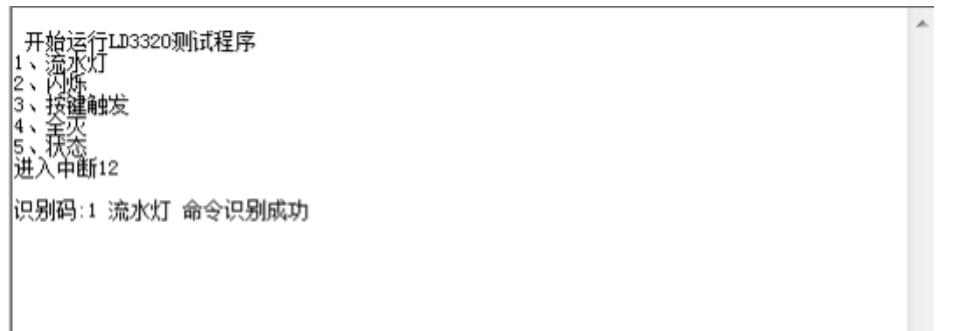

通過STM32串口1通過USB轉串口模塊連接到電腦，打開串口助手軟件，波特率設為115200，將顯示以下內容，然后對著咪頭說“流水燈”、“閃爍”、“按鍵觸發”、“全滅”、“狀態”命令詞，串口助手顯示出對應命令詞識別成功。
