背景

電動機監控數據不完整，故障排查困難

傳統低壓配電系統中，電動機保護控制器接入DCS系統 或者電力監控系統，僅提供電流、功率、DI/DO狀態等數 據，實現簡單的電力監控功能。數據監測不全面，事件記 錄不完善、報警信息不詳細，自動化程度低。

缺乏智能運維

傳統MCC馬達控制中心系統，缺少對電動機運維數據、 啟停數據、運行電流的統計分析。設備的檢修、運維計劃 仍然根據設備臺賬及經驗來制定，合理性、便捷性亟待提 升。

監控系統建設成本高、維護難

傳統MCC馬達控制中心系統，監控后臺一般布置在值班室內，部分無人值守變電所，沒有就地化的監控系統。為方便值 班人員監控，需要在變配電內配置操作臺、服務器、交換機等網絡設備，資金投入多，占用了較大的土建面積，現場安 裝、維護也不方便。

傳統MCC馬達控制中心系統，基于后臺服務器界面的操作系統也占用了較大的土建面積，且現場安裝、維護不方便。

LMCC智能化馬達控制中心解決方案

LMCC（Local Motor Control Center，簡稱LMCC）可以解決傳統MCC馬達控制中心系統存在的問題，是CET專為工業 企業低壓電動機設計的一套就地化智能馬達控制中心解決方案。

LMCC采用了容器化APP技術，集成邊緣計算服務器，通過PMC-550系列智能型電動機保護控制器終端，實現對現場低 壓電動機的集中監測、控制與管理，便于用戶掌握電機運行特性，分析各類電機故障原因，管理電機起動、運行信息，實現設 備的故障預警分析、智能化運維管理等功能。

電動機運行實時監測、數據存儲、故障分析

• 實時數據采集及顯示，可實現電動機運行工況實時監測功能。
• 基于PMC-1618工業物聯邊緣計算服務器的數據存儲及分析方案。
• 故障記錄查詢及分析功能，幫助值班人員快速定位并處理故障。

就地化顯示及操作，降低部署成本，安裝、維護更簡單

• LMCC采用容器化APP技術，通過PMC-1618的HDMI視頻輸出口，配 合HMI工業觸摸屏，即可實現就地化監控，降低了系統搭建及維護成本。
• PMC-1618以及HMI可直接嵌入式安裝在屏柜上，節省安裝空間、降低安 裝成本。觸摸屏操作簡單，界面友好，降低了使用門檻。

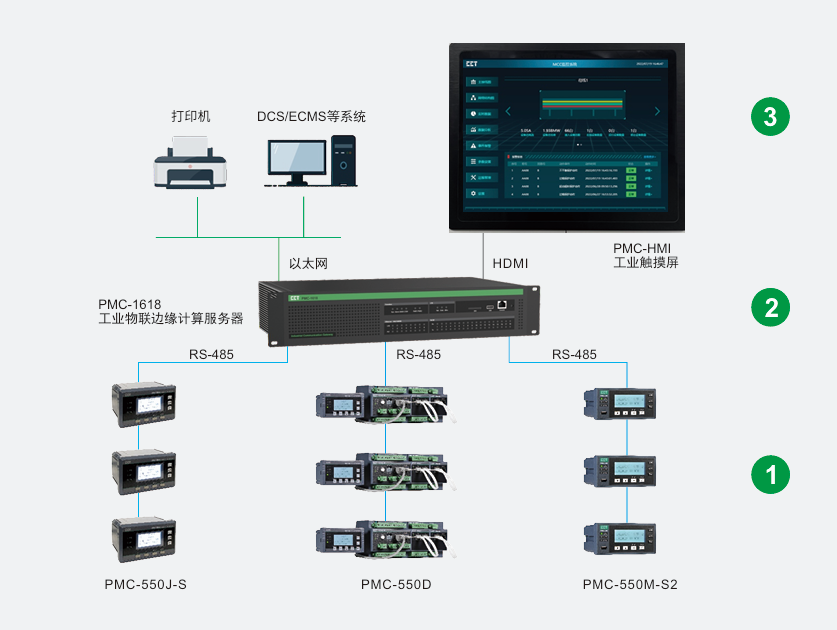

方案結構

LMCC采用典型的三層式結構，其所有功能只需要通過通信管理層及現場控制層即可實現。 通過PMC-1618的數據采集、數據存儲、規約轉換及轉發功能，LMCC可將相關數據上傳至主控層的電力監控、DCS或 ECMS等其它系統，實現車間級、廠站級的自動化控制。

1.基于PMC-1618的LMCC應用程序

通過在PMC-1618上自研的CET RelexOS操作系統，PMC-1618支持容器化APP技術。LMCC作為 智能網關的一個應用程序，其數據存儲在PMC-1618上，具有實時性更強、安全性、可靠性更高的優勢。

2.PMC-1618工業物聯邊緣計算服務器

PMC-1618是基于全國產化平臺開發的智能通信網關，采用高性能4核1.5GHz處理器，最大12GB存 儲容量?？蓪崿F數據采集、規約轉換、數據轉發、斷點續傳、邊緣計算等多種功能。

3.PMC-550系列智能電動機保護控制器

PMC-550系列是一種基于微處理器的智能電動機保護控制器，可幫助用戶全面專業地控制、保護和監測低壓電機；可全面收集電機運行過程的所有數據，包括及時告警信息，幫助操作人員分析并處理故障；支持抗晃電及欠壓重起動功能，保證電機的持續運行。

功能介紹

就地化顯示及操作，安裝方便、部署成本低

PMC-1618不僅可作為數據采集器，還可作為規約轉 換器、數據庫、邊緣計算服務器、HDMI服務器等。 LMCC作為PMC-1618服務器中的一個APP，通過PMC 1618的HDMI接口+HMI工業觸摸屏，即可實際就地化的 顯示及操作。

PMC-1618以及HMI可直接嵌入式安裝在變電所低壓 柜或者配電室通訊屏上，不需要獨立的空間來放置操作 臺、服務器等設備，節省了安裝空間，減少了安裝成本。

智能運維

通過對所有設備的當前運行時間、總運行時間、停車 時間的統計并排序，我們可以合理地制訂電動機的運維檢 修計劃，提高值班人員的運維效率。

電動機、接觸器運行狀態監測及損耗統計分析，實現 設備的安全性評估，提供預防性維護指導和計劃。

電動機運行工況實施監測

通過PMC-1618采集電動機保護控制器的實時數據， 在主接線圖、實時數據等界面進行展示，實現電動機的運 行狀況監測。

故障分析及定位

LMCC通過PMC-1618采集電動機保護控制器的所有事 件記錄數據，支持故障記錄查詢及分析功能，并給出初步 的故障分析，如“A相接地故障”，幫助值班人員快速定位并處理故障。

PMC-1618的數據存儲及分析

LMCC采用嵌入式操作系統，數據直接存儲在PMC 1618上，通信穩定、可靠，數據安全有保障。PMC-1618 還支持多個通道的數據轉發功能，在實現LMCC系統功能 的同時，也不影響DCS、ECMS等其它系統的運行。

標準化系統界面，調試更方便

LMCC采用標準化的界面，通過導入各型號PMC-550 系列裝置驅動包，以及簡單的組態配置，就可將裝置關聯 到相應的回路，還可自動生成主接線圖、網絡拓撲圖，操 作簡單方便。減少了后臺界面定制，對點調試的時間及成本。

設備參數查詢與整定

通過LMCC觸摸屏操作，可進行參數查詢及修改，解 決了電動機保護控制器液晶面板太小，參數查詢、整定不方便的問題。

設備網絡連接狀態顯示

LMCC通過網絡拓撲圖實時掌握各設備的實際物理接 線以及設備是否通信正常。

典型產品介紹

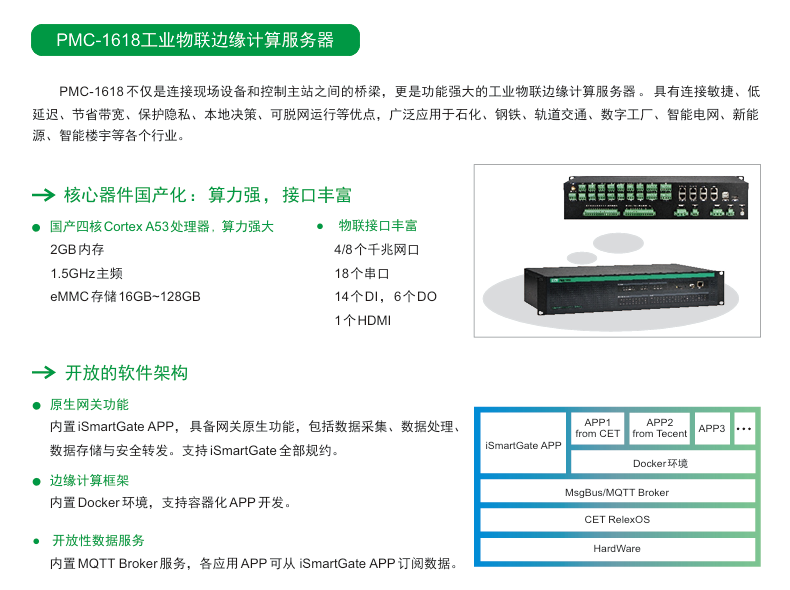

①PMC-1618工業物聯邊緣計算服務器

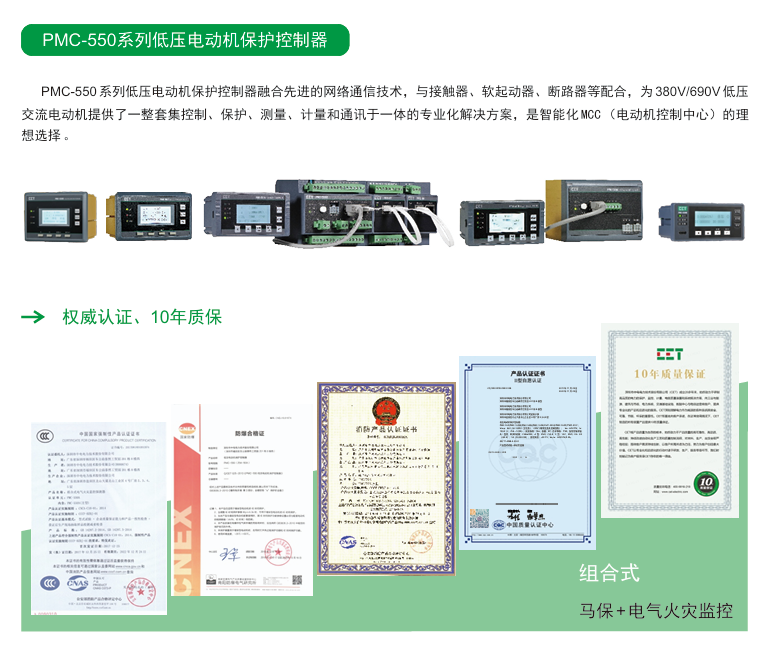

②PMC-550系列低壓電動機保護控制器
