NTN通過空天地一體化網絡實現了全域無縫覆蓋。過去，衛星網絡和地面網絡是兩張獨立的網絡，二者無法融合。而現在，這兩種通信方式逐步進行融合協作，終端無需專用設備既可以連接地面網絡，也可以連接衛星。標準化帶來的產業鏈整合和成本降低擴展了衛星通信的應用范圍和市場規模。這也是傳統衛星體制逐漸向NTN體制轉移的重要驅動力。

衛星通信按照體制一般可以分為三大類：

私有技術，波形和協議都承載在專門的星座上，可以承載短消息業務，也可以承載語音業務。

3GPP NTN，這種技術和手機蜂窩移動通信一脈相承，可以很好的將射頻和基帶集成到現有的射頻和基帶模塊中。3GPP NTN天然就可以滿足終端互聯互通的要求，而且技術標準是開放的，融合的?，F(xiàn)在越來越多的運營商表示他們最終將考慮3GPP這條技術路線。

無修改模式的手機，意思就是存量手機不需要任何硬件修改，就可以直接連接到衛星，目前主要復用4G LTE的技術體制。優勢之一是可以重用運營商的地面頻譜，但是劣勢是衛星側的改動比較復雜。

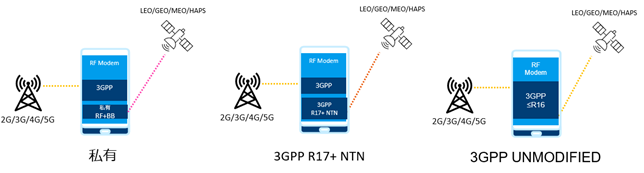

圖1：衛星通信的不同技術體制

3GPP NTN技術主要分為兩種。

NB-NTN，NB-NTN是基于窄帶技術NB-IOT的NTN，主要支持短信和低速數據業務，現在也在考慮語音業務。通常運行在高軌衛星上，但是目前也有一些低軌衛星在考慮NB-NTN技術。

NR-NTN，主要是運行在大規模低軌衛星上，可以支持短信，語音，中高速數據業務如視頻等等。

NTN終端設計面臨很多要求和挑戰：

時間同步：UE到衛星的長距離導致長延遲，特別對高軌而言，延遲可達544毫秒，而且低軌星座的移動將引起動態時延。

頻率同步：尤其是低軌衛星運行速度比較快，所引起的多普勒偏移也會比較大，需要計算偏差值并做補償。

信道衰落：衛星連接需要新的衰落配置，因為整個連接需要穿越電離層和對流層，電磁條件和多徑效應都不一樣，需要考慮地面和大氣層衰落的組合以及考慮天氣因素所帶來的影響。

最小的SINR：高衰減和小的信噪比，遠距離引起的一個比較高的自由空間損耗，UE測的信噪比極低，最小信噪比-10dB, RSRP值達到-137dBm。

GNSS測量和星歷：NTN主要針對室外連接，UE需具備GNSS能力確定其地面位置，UE需要通過SIB消息預先獲取星歷信息。

省電：UE在進行NTN連接時候，需要對準衛星一般會發送最大功率，如果長時間找不到衛星將導致耗電增加，UE需要根據SIB32衛星輔助信息預測不連續覆蓋的情況，以便使用eDRX和PSM來省電。

終端側需要特殊的設計來應對上述挑戰。而羅德與施瓦茨基于CMX500的NR-NTN終端測試解決方案可以利用其強大的測試能力，完美驗證NTN終端設計的效果是否符合預期。

近日，羅德與施瓦茨聯合紫光展銳共同展示NR-NTN終端測試能力。使用衛星星座工具，可以輕松設置終端位置，導入已有的衛星軌道信息或者用戶自定義的衛星軌道信息，直觀看到每個衛星的在軌時長。通過衰落設置可以配置多普勒偏移，衛星仰角變化，路勁損耗，衰落延遲等信息。將影響衛星移動通信的重要因數全部囊括其中，全面驗證終端在不同信道環境下的功能和性能。

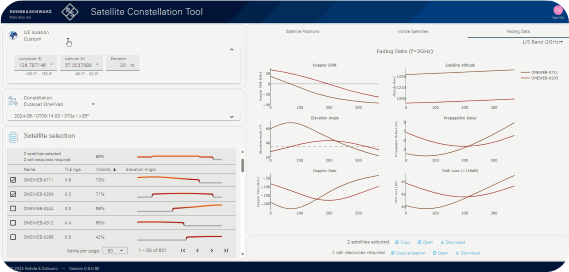

圖2：R&S衛星星座配置工具

R&S CMX500 OBT內置衛星星座工具，可以非常輕松的完成NR-NTN終端的各項測試。用戶還可以使用xLAPI設計自己的測試腳本，擴大測試用例范疇。同時也可以結合R&S SMBV100B模擬GNSS信號，實現更準確的終端定位。R&S CMX500采用直觀的用戶界面（webGUI）為基礎，允許用戶在進行射頻相關測量的同時觸發語音呼叫，可在不同條件下評估5G NR-NTN連接的性能和可靠性，確保未來采用紫光展銳NTN測試平臺的NR-NTN設備在全球任何地方都能完美運行。

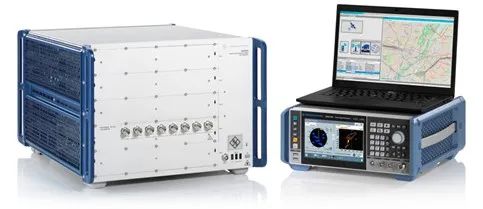

圖3：NR-NTN設備測試解決方案
