TPS65288 是一款具有 3 個降壓轉換器的電源管理 IC。兩個高側 并集成了低側 MOSFET，以提供更高效率的完全同步轉換。 這些轉換器旨在簡化其應用，同時為設計人員提供 根據目標應用程序優化它們的使用。
*附件：tps65288.pdf

轉換器可在 5V、9V、12V 或 15V 系統中工作。輸出電壓可設定 在外部使用電阻分壓器，將 0.8 V 與輸入電源減去 轉換器路徑上的電阻壓降。每個轉換器都具有使能引腳，允許延遲 用于排序目的的啟動，軟啟動引腳允許通過選擇來調整軟啟動時間 軟啟動電容器和電流限制 （RLIM） 引腳，使設計人員能夠調整電流 限制，并優化電感的選擇。所有轉換器均可運行 在“打嗝模式”下：一旦在任何轉換器中檢測到持續時間超過 10 ms 的過電流， 它們將關閉 10 毫秒，然后再次嘗試啟動排序。如果重載 已被移除，轉換器將加速并正常運行。如果不是這種情況，則 轉換器將看到另一個過流事件并再次關閉，重復該循環（打嗝） 直到清除故障。如果過載情況持續時間少于 10 毫秒，則只有相關的 受影響的轉換器將關閉并重新啟動，并且不會發生全局打嗝模式。

轉換器的開關頻率由連接到 ROSC 引腳。開關穩壓器的設計工作頻率范圍為 300 kHz 至 2.2 MHz。轉換器 在此之間以 180° 相位運行，以最大限度地減少輸入濾波器要求。所有轉換器都有 峰值電流模式控制，可簡化外部頻率補償。

該設備具有內置的斜率補償斜坡。斜率補償可以防止 峰值電流模式控制中的諧波振蕩。傳統的 II 型補償網絡可以 穩定系統并實現快速瞬態響應。此外，可選的電容器 與反饋分壓器的上部電阻器并聯，提供另一個零，并使 分頻頻率超過 100 kHz。

所有轉換器均具有自動低功耗脈沖跳躍模式 （PSM），該模式可改善 輕負載和待機作期間的效率，同時保證非常低的輸出紋波， 在低輸出電壓下允許的值小于 2%。

該器件集成了過壓瞬態保護電路，以最大限度地降低電壓 過頭。OVP 功能通過實施一個電路來比較 FB 引腳電壓到 OVP 閾值，即內部電壓基準的 106%。如果 FB 引腳 voltage 大于 OVTP 閾值，高側 MOSFET 被禁用，從而防止電流 從流向輸出并最小化輸出過沖。當 FB 電壓下降低于 OVP 下限閾值為 104%，允許高側 MOSFET 打開下一個 clock 周期。

TPS65288 具有一個監控電路，用于監控每個降壓轉換器的輸出和 PGOOD 一旦 Sequencing 完成，pin 被置位。PGOOD 引腳是開漏輸出。PGOOD 引腳為 當任何 Buck 轉換器被拉至標稱輸出電壓的 85% 以下時，將其拉低。PGOOD 是 當所有轉換器輸出都超過其標稱輸出電壓的 90% 時上拉。默認的 重置時間為 100 毫秒。PGOOD 的極性為高電平有效。

2 個 USB 開關可根據下游 USB 設備提供高達 1.2A 的電流。 當輸出負載超過限流閾值或出現短路時，PMU 將 通過切換到恒流模式并拉過 current logic output 低電平。當連續嚴重過載或短路時，功率增加 在開關中耗散，導致結溫升高，熱警告保護 電路關閉 USB 開關并允許降壓轉換器繼續運行。

該器件實施內部熱關斷，以保護自身，如果結點 溫度超過 160°C。 當 結溫超過熱跳閘閾值。一旦芯片溫度降至以下 140°C 時，該器件將重新啟動上電序列。熱關斷滯后為 20°C。

特性

• 寬輸入電源電壓范圍：
  4.5 V 至 18 V
• 0.8V、1% 精度基準
• 連續負載：
  3 A （Buck1）、2 A（Buck2 和 3）
• 最大電流：
  3.5 A（降壓 1）、2.5 A（降壓 2 和 3）
• 300kHz 至 2.2MHz 開關
  頻率由外部電阻器設置
• 具有內置電流
  源的外部使能引腳，便于排序
• 外部軟啟動引腳
• 由外部電阻器設置的可調逐周期電流限
  值
• 具有簡單
  補償電路的電流模式控制
• 脈沖跳躍模式可實現高輕
  負載效率，允許
  輸出紋波優于 2%
• 強制 PWM 模式
• 支持預偏置輸出
• 電源良好監控器和復位發生器
• 2 個 USB 電源開關電流限制，典型值為
  1.2A（0.8/1.0/1.4/1.6/1.8/2.0/2.2A
  提供制造商微調選項）
• 小型、熱效率高的 40 引腳
  6mm × 6mm RHA （QFN） 封裝
• –40°C 至 125°C 結溫范圍

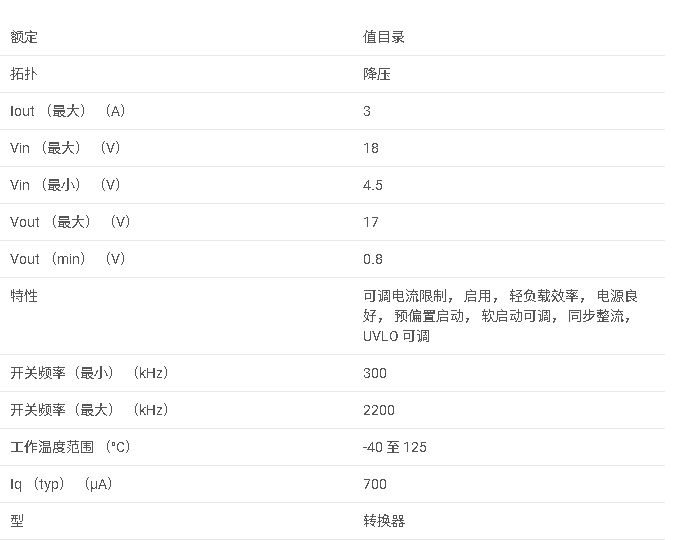

參數

一、產品概述

TPS65288是一款高性能、高電流、同步降壓型DC-DC轉換器，集成了三個獨立的降壓轉換器、兩個USB開關以及多種保護功能。該器件適用于4.5V至18V的寬輸入電壓范圍，特別適用于需要多個電源軌和USB電源分配的應用場景。

二、主要特性

• ?寬輸入電壓范圍?：4.5V至18V。
• ?三個獨立降壓轉換器?：
  • Buck1：最大輸出電流3A
  • Buck2和Buck3：最大輸出電流2A
• ?兩個USB開關?：每個開關提供高達1.2A的電流。
• ?強制PWM模式?：提高輕載時的效率。
• ?脈沖跳躍模式?：在輕載和待機模式下提高效率，同時保持低輸出紋波。
• ?電源良好監控和復位生成?：確保系統電源穩定可靠。
• ?可調開關頻率?：范圍在300kHz至2.2MHz之間，可通過外部電阻設置。
• ?熱保護?：包括USB開關熱保護和內部熱關斷功能。
• ?小型封裝?：40引腳6mm x 6mm RHA(QFN)封裝。

三、應用領域

• 汽車電子系統
• 工業自動化
• 通信設備
• 便攜式設備電源管理

四、功能描述

1. 降壓轉換器

• 每個轉換器獨立控制，支持延遲啟動、軟啟動和電流限制設置。
• 采用峰值電流模式控制，簡化外部補償設計。
• 自動進入脈沖跳躍模式以提高輕載效率。

2. USB開關

• 提供過流保護和熱保護，確保USB設備安全。
• 當輸出負載超過電流限制或發生短路時，自動限制輸出電流并進入恒流模式。

3. 電源良好監控和復位生成

• 監控每個降壓轉換器的輸出，當所有轉換器輸出穩定時，PGOOD引腳被拉高。
• 提供復位功能，確保系統在上電時按順序啟動。

4. 保護功能

• 過壓瞬態保護：防止輸出電壓過沖。
• 熱關斷：當結溫超過設定值時，自動關閉輸出以保護器件。
• 短路保護：在發生短路時限制輸出電流，防止器件損壞。

五、設計指南

1. 輸出電壓設置

• 通過連接在FB引腳和地之間的電阻分壓器來設置輸出電壓。

2. 濾波器設計

• 選擇適當的電感和電容組合，以滿足負載瞬態響應和輸出電壓紋波要求。

3. 布局考慮

• 輸入和輸出電容應盡可能靠近IC放置，以減少ESR和ESL。
• 反饋電阻分壓器應靠近FB引腳放置，以減少噪聲干擾。
• 熱焊盤應連接到PCB上的散熱區域，以提高散熱性能。

六、封裝和材料信息

TPS65288采用40引腳6mm x 6mm RHA(QFN)封裝，符合RoHS標準。封裝材料信息包括熱阻、引腳分配、包裝尺寸等詳細信息。
