TPS53915 是一款小型同步降壓轉換器，具有自適應導通時間 D-CAP3 控制模式。該器件易于使用，外部元件數量少，適合空間占用 電力系統。

該器件具有高性能集成 MOSFET、精確的 0.5% 0.6V 基準電壓源、 以及一個集成的升壓開關。具有競爭力的特點包括：極低的外部元件數量、 快速負載瞬態響應、自動跳躍模式作、內部軟啟動控制和 NO 要求賠償。該器件還具有可編程性和故障報告功能，通過 PMBus? 簡化電源設計。

強制連續導通模式有助于滿足嚴格的電壓調節精度 對性能 DSP 和 FPGA 的要求。TPS53915 采用 28 引腳 QFN 封裝和 規定的環境溫度范圍為 –40°C 至 85°C。
*附件：tps53915.pdf

特性

• 集成的 13.8 和 5.9 mΩ MOSFET 支持
  12 A 連續輸出電流
• 可通過 PMBus? 進行調整
  • 電壓裕量和調整
  • 軟啟動時間
  • 開機延遲
  • VDD UVLO 電平
  • 故障報告
  • 開關頻率
  • 支持所有陶瓷輸出電容器
  • 參考電壓 600 mV ±0.5% 容差
  • 輸出電壓范圍：0.6 V 至 5.5 V
  • 具有快速負載階躍
    響應的 D-CAP3? 控制模式
  • 自動跳過 Eco 模式?可實現高輕
    負載效率
  • FCCM 滿足嚴格的輸出紋波和電壓
    要求
  • 8 種可選頻率設置，范圍為
    200 kHz 至 1 MHz
  • 3.5 mm × 4.5 mm、28 引腳 QFN 封裝

參數

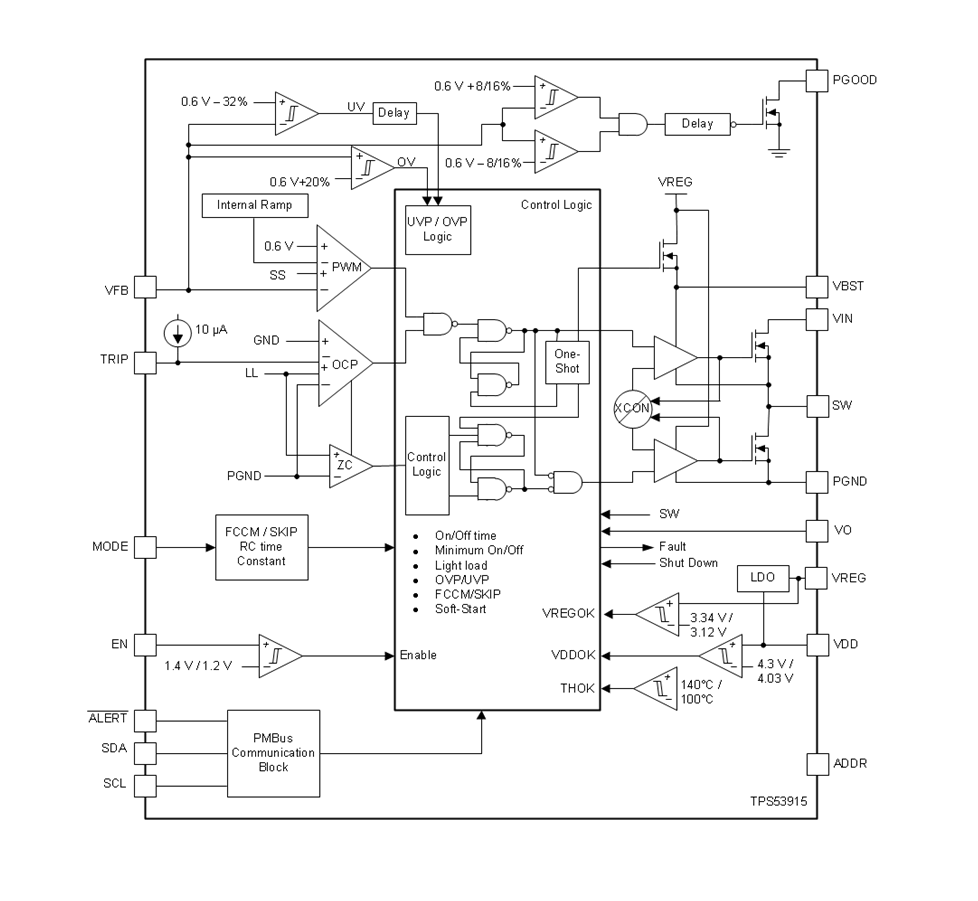

方框圖

一、產品概述

TPS53915是一款由德州儀器（Texas Instruments）生產的同步降壓（Buck）DC/DC轉換器，適用于1.5V至18V（偏置電壓4.5V至25V）的輸入電壓范圍，提供高達12A的連續輸出電流。該產品集成了13.8mΩ和5.9mΩ的MOSFETs，支持通過PMBus?進行通信和配置，適用于服務器、云計算、寬帶網絡、光學通信等需要高效、可編程電源的應用場景。

二、主要特性

• ?高效率?：采用同步整流技術，提供高達96%的轉換效率。
• ?高輸出電流?：支持高達12A的連續輸出電流，滿足高功率需求。
• ?寬輸入電壓范圍?：支持1.5V至18V的輸入電壓范圍（偏置電壓4.5V至25V），適應多種電源環境。
• ?可編程性?：通過PMBus?接口實現輸出電壓調整、故障報告、軟啟動時間、電源開啟延遲等功能。
• ?快速瞬態響應?：采用自適應導通時間D-CAP3?控制模式，實現快速負載瞬態響應。
• ?緊湊封裝?：提供3.5mm × 4.5mm的28引腳QFN封裝，節省板級空間。
• ?保護功能?：內置過流保護、過壓保護、欠壓保護、過熱保護等，提高系統可靠性。

三、引腳功能

TPS53915的引腳功能包括：

• ?VIN?：轉換功率輸入引腳。
• ?VDD?：控制器電源輸入引腳。
• ?VREG?：5V LDO輸出，為內部電路和柵極驅動器供電。
• ?SW?：輸出開關引腳，連接外部電感。
• ?FB?：輸出電壓反饋引腳，連接分壓電阻。
• ?PGOOD?：功率正常輸出引腳，指示輸出電壓是否在目標范圍內。
• ?ALERT?：警報輸出引腳，用于指示故障狀態。
• ?TRIP?：過流檢測閾值設置引腳。
• ?VBST?：高側柵極驅動器供電引腳（自舉引腳）。
• ?MODE?：模式選擇引腳，設置強制連續導通模式（FCCM）或跳頻模式（Skip Mode）。
• ?I2C接口?：包括SCL（時鐘引腳）和SDA（數據引腳），用于PMBus?通信。

四、工作模式

• ?FCCM模式?：強制連續導通模式，適用于需要嚴格控制開關頻率的應用場景。
• ?Skip Mode?：跳頻模式，在輕載時自動降低開關頻率，提高效率。
• ?自適應導通時間控制?：根據負載和輸入電壓變化自動調整導通時間，保持穩定的輸出電壓。
• ?保護模式?：包括過流保護、過壓保護、欠壓保護和過熱保護，確保在異常情況下保護電路和設備。

五、應用設計

數據手冊提供了詳細的應用設計指南，包括如何選擇電感、輸出電容、輸入電容、如何進行環路補償設計以及PMBus?接口配置等。此外，還介紹了典型應用電路和PCB布局指南，幫助設計師快速實現電路原型并優化系統性能。

六、封裝與訂購信息

TPS53915提供28引腳QFN封裝選項，具體封裝信息和訂購代碼請參考數據手冊的封裝選項附錄部分。
