      WinCC監控系統與兩臺PLC的Modbus TCP/IP無線通信方案

      達泰電子 ? 來源：達泰電子 ? 作者：達泰電子 ? 2025-06-25 14:57 ? 次閱讀
      加入交流群
      微信小助手二維碼

      掃碼添加小助手

      加入工程師交流群

      測試設備與參數

      西門子PLC型號：S7-1200 × 2臺

      上位機：WinCC7.4 × 1臺

      PLC無線通訊終端——DTD418MB × 3塊

      主從關系：1主2從

      通訊接口：RJ45接口

      供電：12-24VDC

      通訊協議：ModbusTCP/IP協議

      傳輸距離：100米，1KM

      本方案以WinCC和2臺西門子S7-1200 PLC為例，在ModbusTCP/IP協議下實現無線以太網通信實現過程。

      在本方案中采用了西門子PLC無線通訊終端——DTD418MB，作為實現無線通訊的硬件設備，用戶無需更改程序。

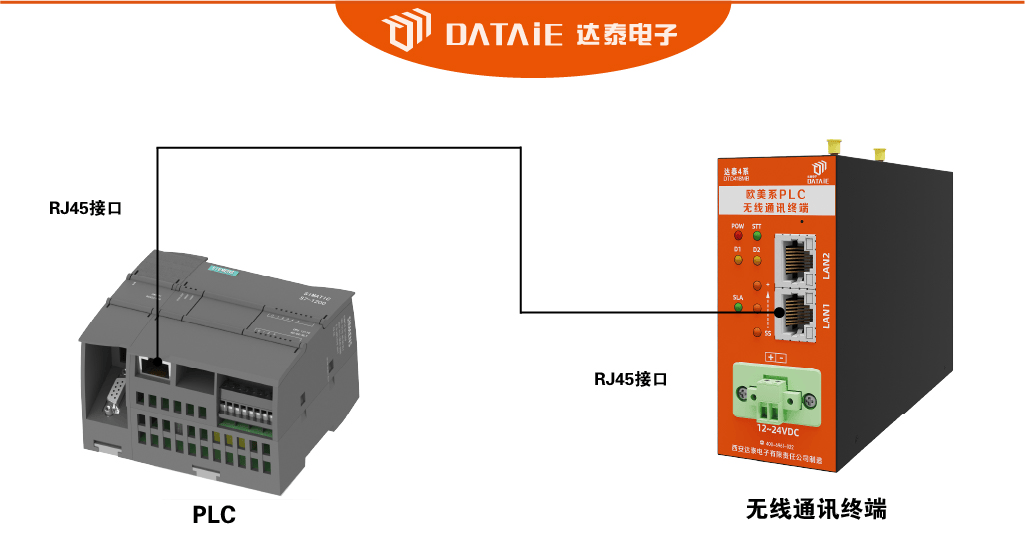

      接線方式

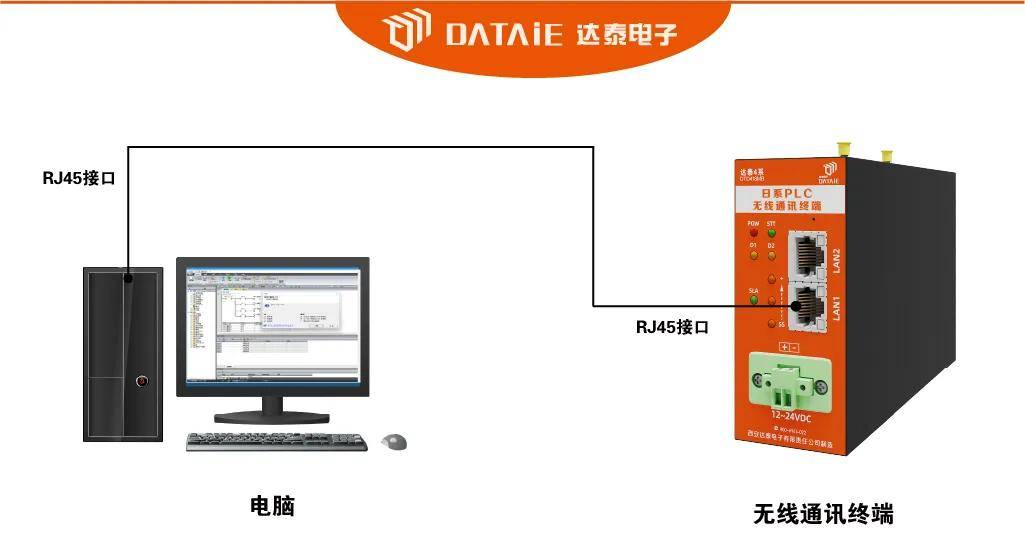

      1.上位機與DTD418MB接線

      用一根通訊線，一端接入DTD418M的RJ45接口，另一端接入上位機的RJ45接口。


      2.PLC與DTD418MB接線

      用一根通訊線，一端接入DTD418M的RJ45接口，另一端接入S7-1200的RJ45接口。


      WinCC參數設置及測試界面

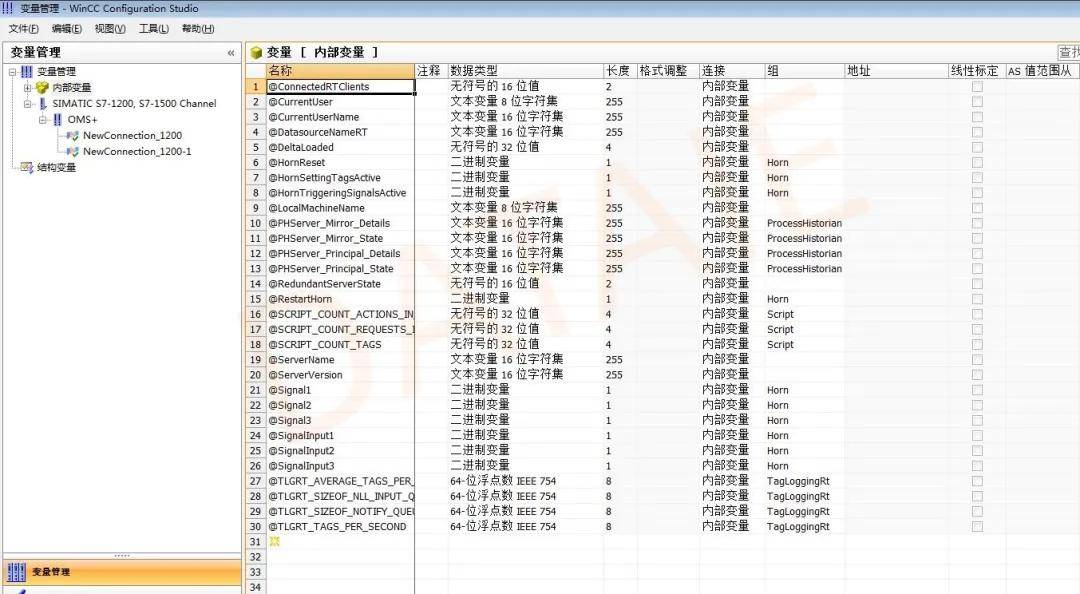

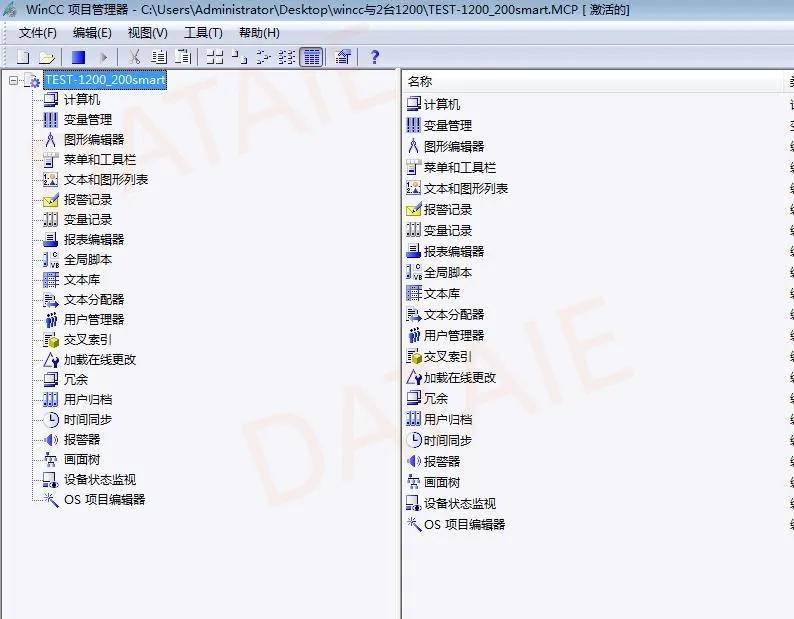

      1.打開變量管理

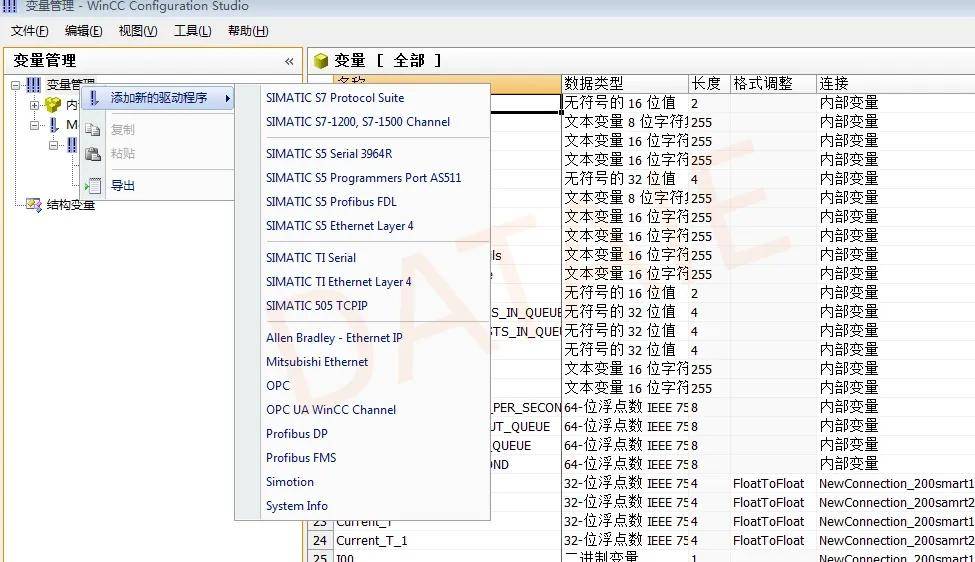

      2.添加新的驅動程序


      3.添加2個不同地址的PLC

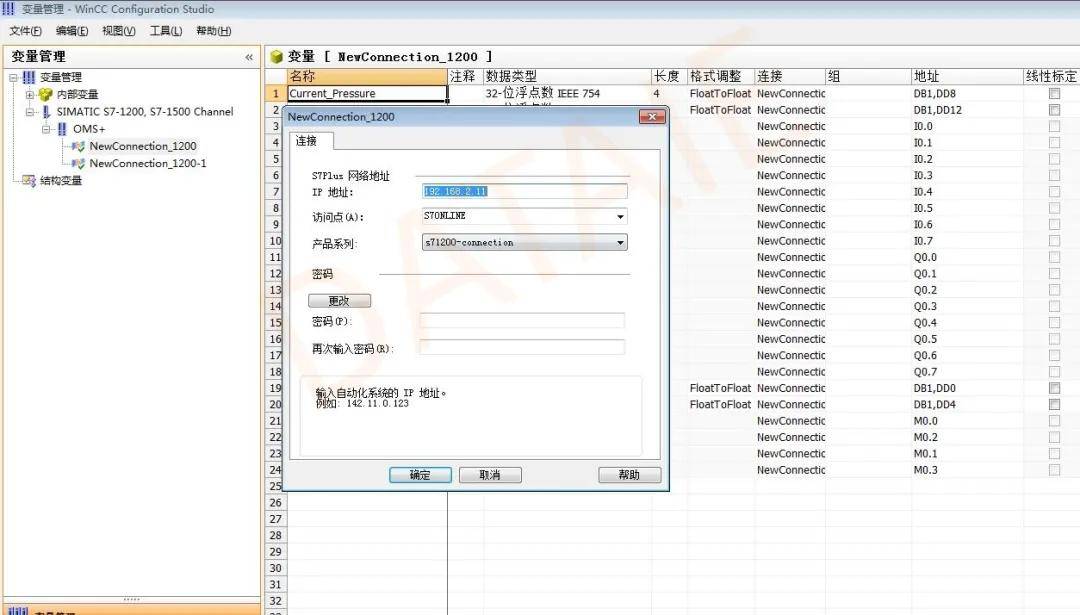

      其中的“192.168.2.11”是cpu的ip地址。如果有多臺PLC IP地址不同即可，需要在同一個局域網內。

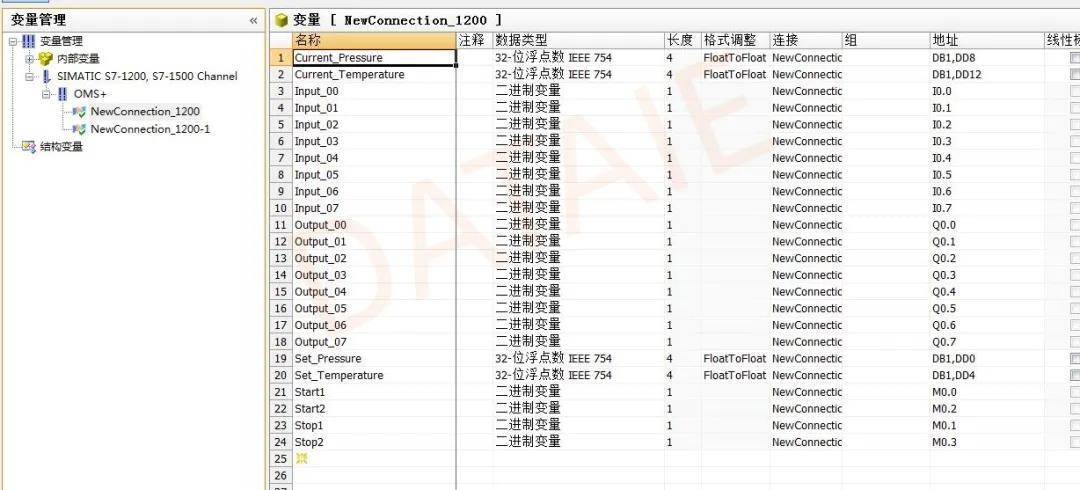

      4.添加相應的變量名稱和地址

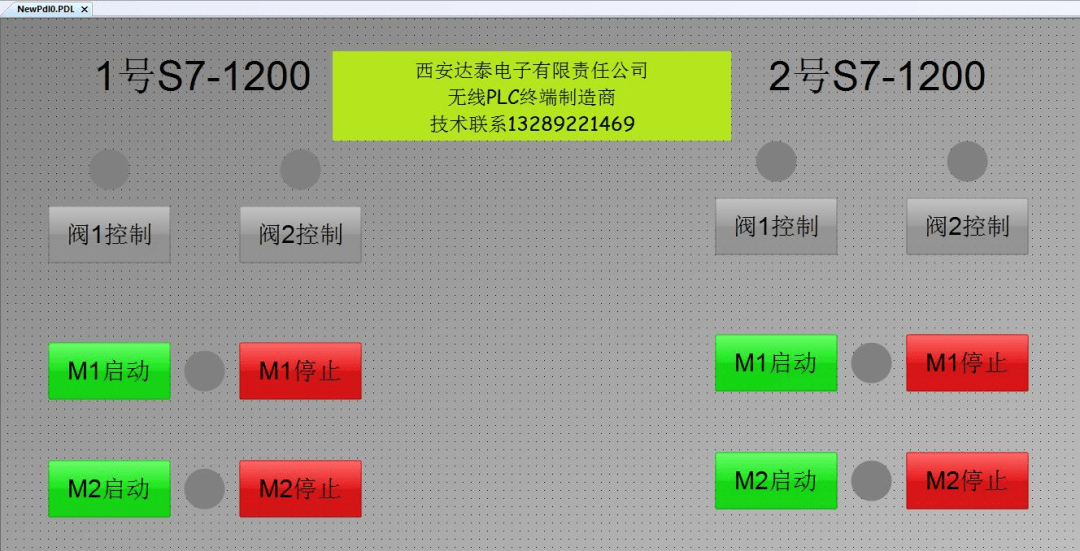

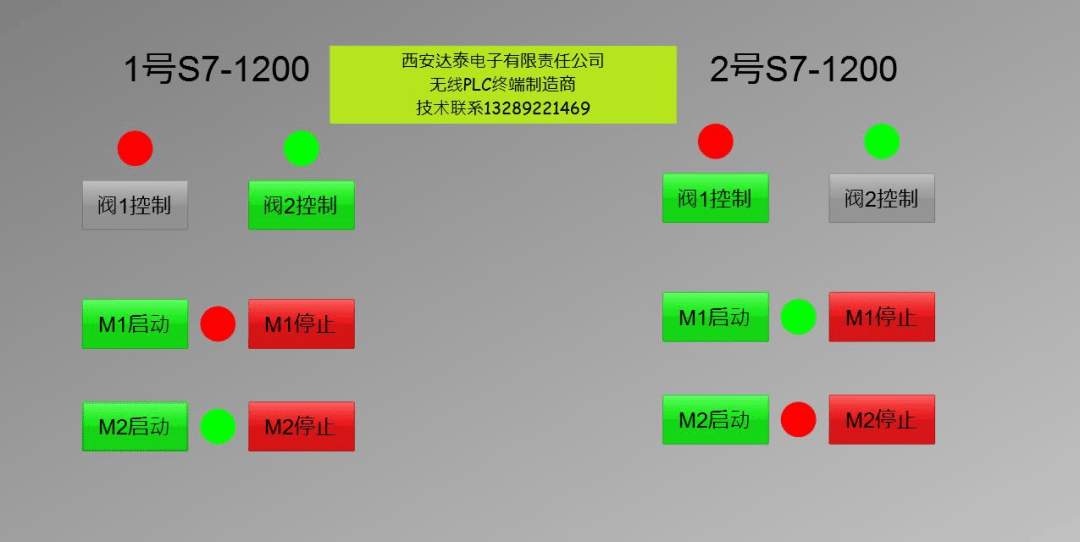

      5.畫面設計

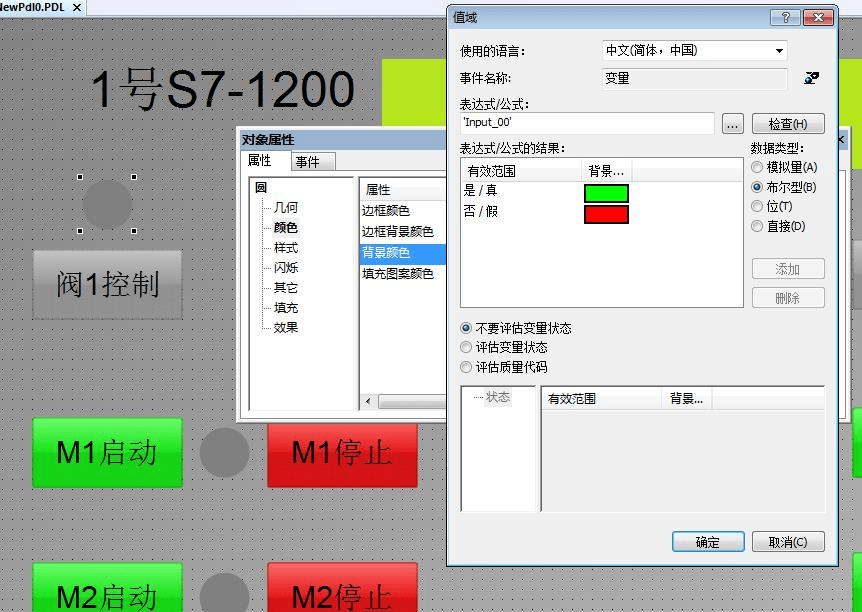

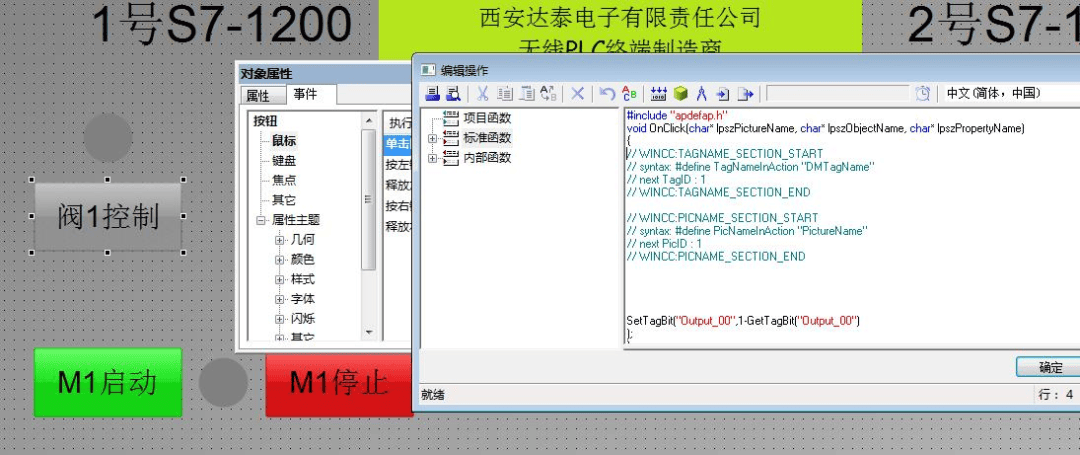

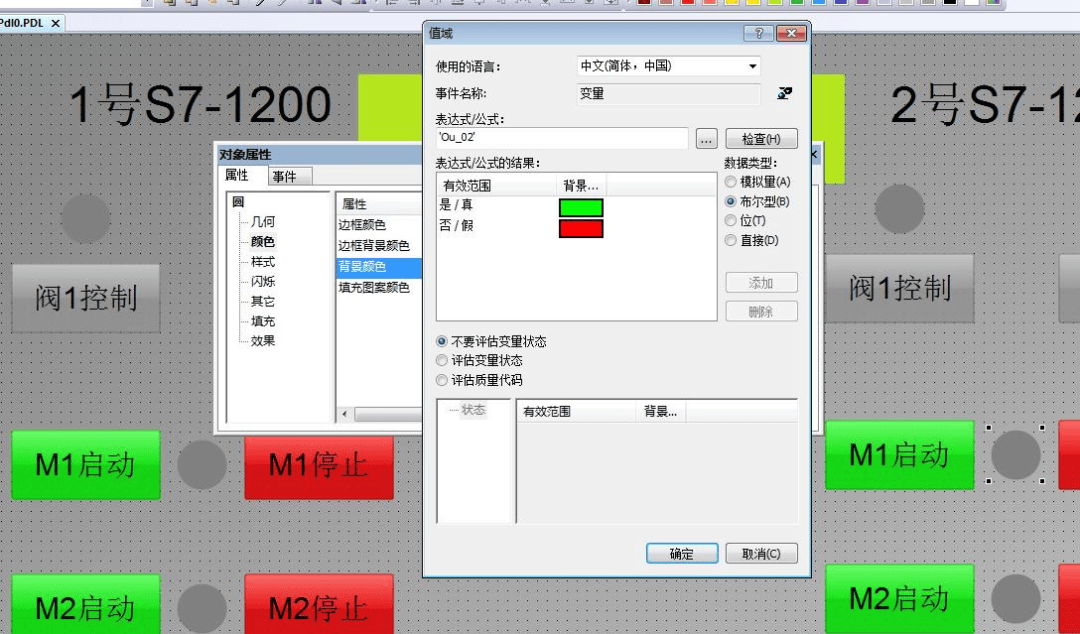

      6. 畫面控件與變量的關聯




      PLC參數設置

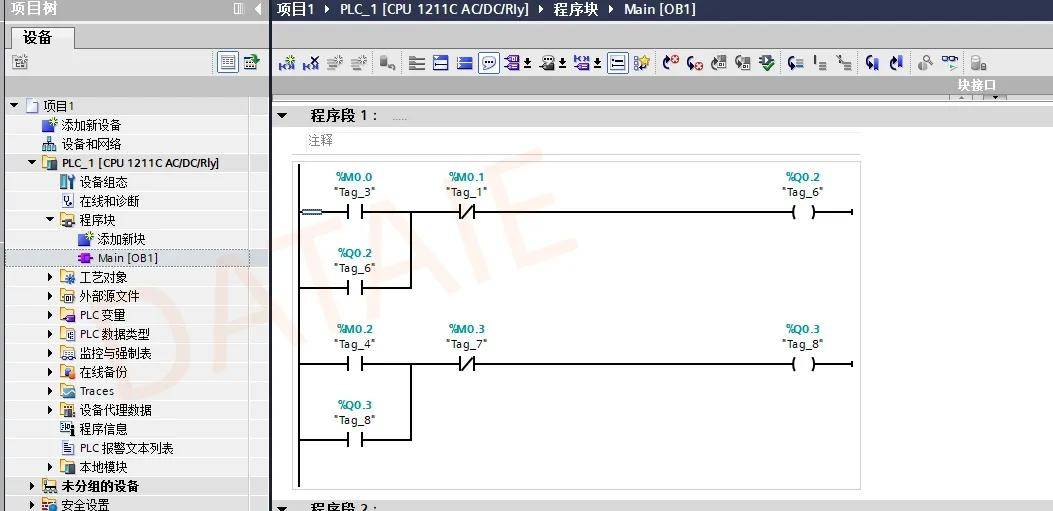

      1. 編寫一個啟停程序

      其中Q0.2和Q0.3是起保停

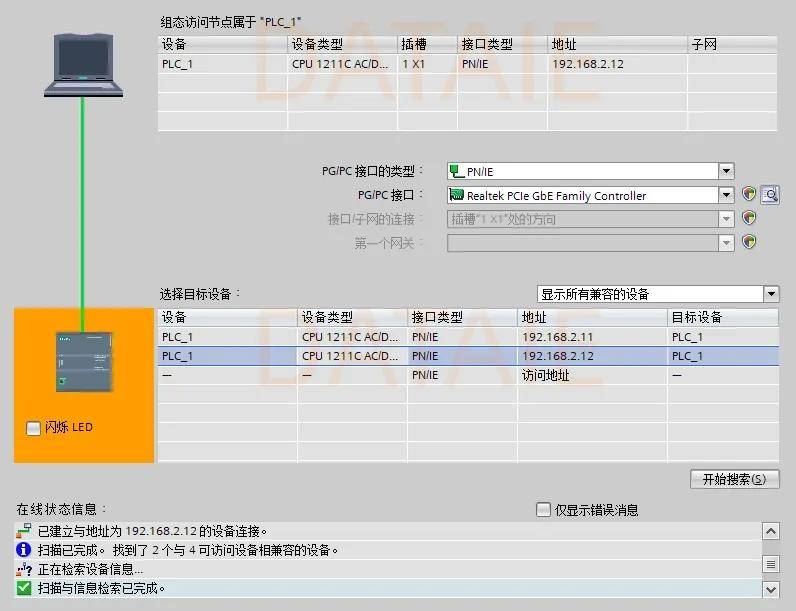

      2. PLC的IP地址設置


      3. 將程序下載到PLC


      測試方法

      1. 用WICC的Q0和Q1按鈕控制PLC對應的Q點，同時在WINCC上監測Q點輸出。

      2. 給PLC的I點輸入信號，看WINCC是否有監測到相應點的信號

      3. 通過給PLC相應寄存器寫入數值，看WINCC是否有對應的數值




      審核編輯 黃宇
