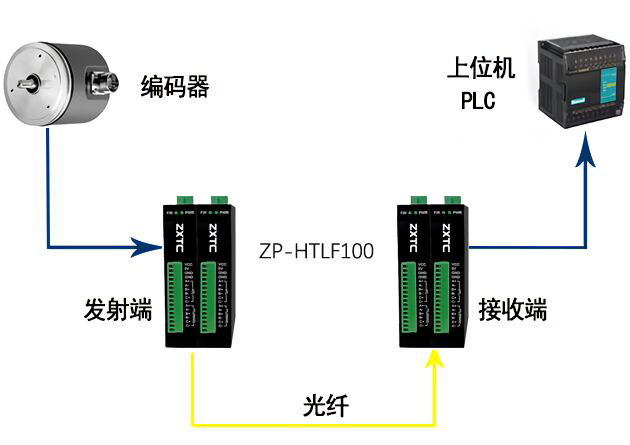

ZP-HTLF100編碼器轉光纖模塊的接線需結合電源、信號接口及光纖連接，它可以實現HTL轉HTL、HTL轉TTL信號通過光纖中繼功能延長距離。其適用于HEIDENHAIN海德漢、Tamagawa多摩川、SICK西克、Baumer堡盟、禹衡光學、NEMICON、PEPPERL+FUCHS倍加福、RENISHAW雷尼紹、OMRON歐姆龍自動化、Autonics奧托尼克斯?等品牌；具體步驟如下（依據工業通用規范及產品技術參數）：
?
一、電源接線

?電源規格?：
寬壓輸入范圍 ?9-36V DC?，支持壓線端子或圓頭電源接口。
?電源反接保護?：壓線端子接法不分正負極（雙絞線直連），圓頭接口需區分極性。
雙電源冗余設計時，需接入兩個獨立電源端子（標注V+/V-）。

?接線操作?：
使用5芯5.08mm間距工業端子，按模塊標識連接電源線（如V+接正極，V-接負極）。

二、編碼器信號接入

?端子定義?
?HTL接口?：通常需連接 A+、A-、B+、B-（差分信號）或單端模式下的 A、B。
?TTL接口?：連接 A、B（單端信號）及公共地 GND。
?注意?：部分模塊支持HTL/TTL混合接入，需通過撥碼開關或跳線選擇協議。

?接線步驟?：
對照模塊端子標簽（如HTL-A+、TTL-B等），將編碼器輸出線對應接入。
差分信號需成對接入（如A+與A-為一組），單端信號只需接A/B線與GND。

三、光纖接口連接

?光纖選型?：
根據傳輸距離選擇：?多模光纖?（≤2km，850nm/1310nm）或?單模光纖?（≤20km，1310nm/1550nm）。
接口類型可選 ?ST/SC/FC?（模塊需與光纖跳接頭匹配）。

?連接規則?：
發送端（TX）光纖 → 接收端設備（如PLC）的RX端口
接收端（RX）光纖 → 發送端設備的TX端口（交叉互聯）

四、安全與調試

?接地要求?：
若編碼器或PLC存在共模干擾，需增加屏蔽層接地線。

?上電驗證?：
觀察模塊指示燈（如電源燈PWR、信號燈SIG），正常狀態應為常亮或閃爍。
使用示波器檢測編碼器原始信號與光纖端輸出信號一致性。
