LM46000穩壓器是一款易于使用的同步降壓 DC-DC 轉換器，能夠在 3.5 V 至 60 V 的輸入電壓范圍內驅動高達 500 mA 的負載電流。LM46000 在非常小的解決方案尺寸中提供卓越的效率、輸出精度和壓差。擴展系列提供 1 A 和 2 A 負載電流選項，采用引腳對引腳兼容封裝。采用峰值電流模式控制，以實現簡單的控制環路補償和逐周期電流限制。可編程開關頻率、同步、電源正常標志、精密使能、內部軟啟動、可擴展軟啟動和跟蹤等可選功能為廣泛的應用提供了一個靈活易用的平臺。輕負載下的不連續導通和自動頻率調制提高了輕負載效率。該系列需要很少的外部元件，引腳排列允許簡單、最佳的 PCB 布局。保護功能包括熱關斷、V抄送欠壓鎖定、逐周期電流限制和輸出短路保護。LM46000器件采用 16 引腳引線式 HTSSOP （PWP） 封裝（6.6 mm × 5.1 mm × 1.2 mm），引腳間距為 0.65 mm。與 LM46001、LM46002、LM43603、LM43602、LM43601 和 LM43600 引腳對引腳兼容。
*附件：lm46000.pdf

特性

• 24μA 穩壓靜態電流
• 輕負載時效率高（DCM 和 PFM）
• 符合 EN55022/CISPR 22 EMI 標準
• 集成同步整流
• 可調頻率范圍：200 kHz 至 2.2 MHz（默認 500 kHz）
• 頻率與外部時鐘同步
• 內部補償
• 與陶瓷、聚合物、鉭和鋁電容器的幾乎任何組合都保持穩定
• Power-Good 標志
• 軟啟動至預偏置負載
• 內部軟啟動：4.1 ms
• 通過外部電容器實現可延長的軟啟動時間
• 輸出電壓跟蹤能力
• Precision Enable 對系統 UVLO 進行編程
• 具有打嗝模式的輸出短路保護
• 過熱熱關斷保護

參數

方框圖

1. 概述

LM46000是一款3.5V至60V輸入、0.5A輸出的同步降壓DC-DC轉換器，具有高效率、小尺寸和易于使用的特點。

2. 主要特性

• ?高效率?：在輕載下采用不連續導通模式（DCM）和脈沖頻率調制（PFM），提高能效。
• ?寬輸入電壓范圍?：支持3.5V至60V的輸入電壓。
• ?可調開關頻率?：開關頻率可調范圍為200kHz至2.2MHz，默認頻率為500kHz。
• ?多種保護功能?：包括過溫保護、VCC欠壓鎖定、逐周期電流限制和輸出短路保護。
• ?同步整流?：集成同步整流器，減少功耗。
• ?軟啟動?：內置軟啟動功能，支持外部電容擴展軟啟動時間。

3. 應用領域

• 工業電源供應
• 電信系統
• 汽車電源供應（12V和24V系統）
• 商業車輛電源供應
• 寬范圍VIN調節
• 高效率點載調節

4. 功能框圖

功能框圖展示了LM46000的主要組成部分，包括誤差放大器、PWM控制器、同步整流器、軟啟動電路、過溫保護等。

5. 電氣特性

• ?輸入電壓范圍?：3.5V至60V
• ?輸出電壓范圍?：可調
• ?輸出電流?：最大0.5A
• ?靜態電流?：在非切換模式下，典型值為13μA
• ?熱關斷溫度?：約160°C

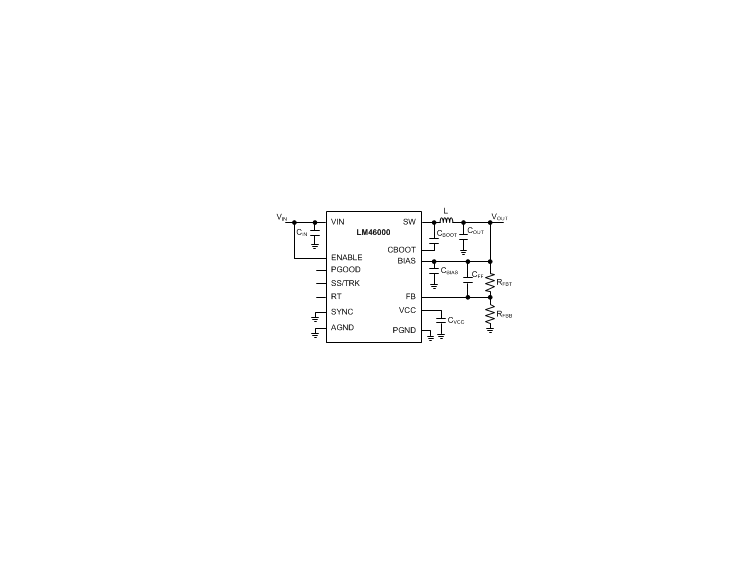

6. 典型應用電路

文件提供了LM46000的典型應用電路圖，展示了如何配置外部元件如電感、電容、電阻等，以實現所需的電壓轉換和保護功能。

7. 布局指南

• ?旁路電容?：建議將輸入和輸出旁路電容盡可能靠近LM46000的相應引腳放置。
• ?反饋電阻?：反饋電阻應靠近FB引腳放置，以減少噪聲干擾。
• ?熱管理?：利用IC的裸露焊盤進行熱管理，通過熱過孔連接到PCB的接地層。

8. 封裝與訂購信息

LM46000提供16引腳HTSSOP封裝，工作溫度范圍為-40°C至125°C。可訂購的部件編號包括LM46000PWP等。
