電子元器件檢測的重要性

電子元器件作為現代電子裝備的核心組成部分，其可靠性和性能直接決定了整個電子系統的穩定性和功能表現。

隨著電子技術的飛速發展，電子元器件的種類日益豐富，包括集成電路、場效應管、二極管、發光二極管、三極管、晶閘管、電阻、電容、電感、繼電器、連接器、光耦、晶振等有源和無源器件。

外觀檢測技術

外觀檢測是電子元器件檢測的第一步，主要用于初步檢查元器件的外觀特征和表面缺陷。體視顯微鏡是一種重要的外觀檢測工具，它具有正像立體感的目視功能，能夠從不同角度觀察物體，使雙眼產生立體感覺。這種雙目顯微鏡無需對觀察樣品進行加工制作，直接將樣品放入鏡頭下配合照明即可進行觀察，成像直立，便于操作和解剖。

電學測試技術

電學測試是評估電子元器件性能的關鍵環節，主要檢測芯片、元件等電性能參數是否滿足設計要求。

探針臺配合源表可以檢測電壓、電流、阻抗、電場、磁場、EDM、相應時間等多種電學參數。通過電學測試，可以確保元器件在規定的電壓、電流條件下能夠正常工作，穩定性良好，可靠性高。

例如，對于集成電路，電學測試可以檢測其邏輯功能是否正常，輸出信號是否符合設計要求；對于電阻、電容等被動元件，可以檢測其阻值、容值是否在規定的范圍內。電學測試能夠及時發現元器件的電學性能缺陷，如漏電、短路、參數漂移等問題，從而避免這些元器件在實際應用中導致系統故障。

X-ray無損檢測技術

X射線檢查是一種利用X射線透視性能對被測樣品進行無損檢測的技術。當X射線照射樣品時，樣品的缺陷部分會吸收X射線，導致成像出現異常。

這種檢測技術主要用于檢查集成電路引線是否損壞，例如引線斷裂、短路、焊接不良等問題。

通過X射線檢查，可以在不破壞元器件封裝的情況下，快速、準確地發現內部結構的缺陷，為元器件的質量評估和失效分析提供重要依據。

開封檢查技術

開封檢查是一種用于暴露集成電路（IC）內部結構的技術，以便進行進一步的分析、檢查或修改。

常見的開封方法包括激光開封、化學開封、機械開封和等離子體開封。

激光開封利用激光束去除IC表面塑封，具有速度快、操作方便的優點；化學開封使用化學試劑如發煙硝酸和濃硫酸，通過化學反應去除封裝材料，適用于某些特定材料的封裝；機械開封通過物理手段如切割或磨削去除封裝材料，適用于較厚的封裝材料；等離子體開封則利用等離子體技術進行開封，具有精度高、對內部結構損傷小的特點。開封檢查能夠直接暴露元器件的內部結構，為后續的微觀檢測和失效分析提供條件。

制樣檢查技術

在進行樣品功能性測試、可靠性測試以及失效分析等環節之前，樣品備制前處理是不可或缺的關鍵步驟。制樣檢查主要包括切片方式，用于觀察芯片的斷面或橫截面結構。切片方式對于確認芯片內部的金屬接線、各層結構、錫球接合結構、封裝打線等潛在缺陷具有至關重要的作用。

常見的芯片橫截面制樣方式有金相切片、離子研磨、聚焦離子束（FIB）切割三種。制樣檢查能夠為微觀結構分析提供高質量的樣品，有助于深入研究元器件的內部缺陷和失效機理。

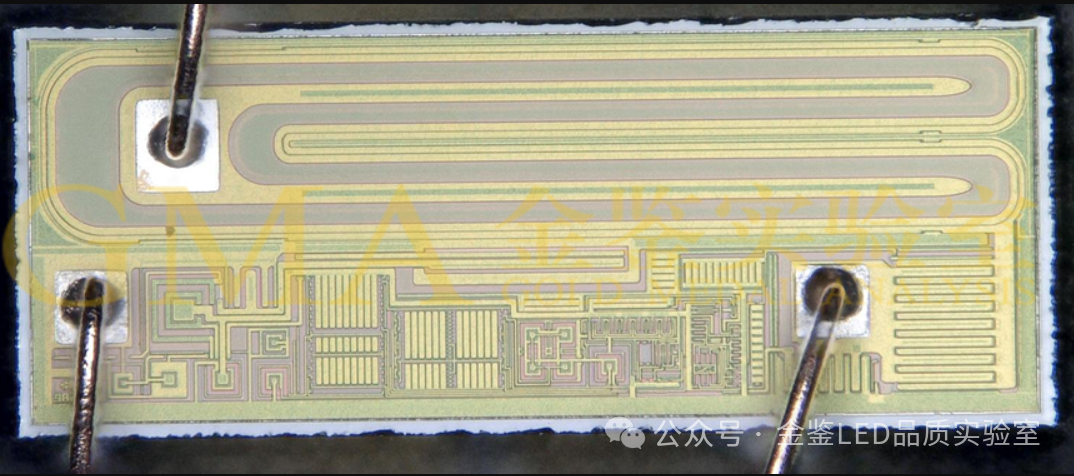

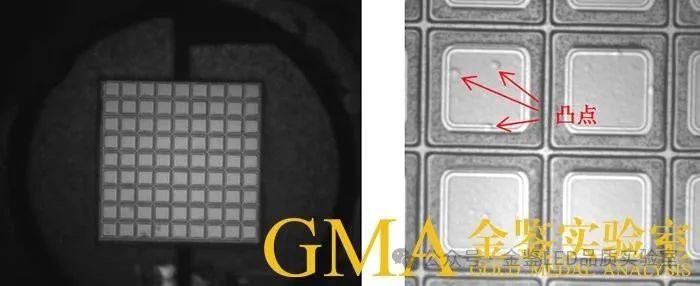

光學顯微鏡觀察技術

光學顯微鏡是電子元器件檢測中常用的微觀觀察工具之一。此外，紅外顯微鏡可以穿透封裝的硅層，觀察Si層底下的線路，對于封裝后的集成電路內部結構觀察具有獨特的優勢。通過光學顯微鏡觀察，可以發現元器件表面或內部的微觀缺陷，如裂紋、孔洞、金屬層斷裂等，為失效分析提供直觀的證據。

失效點位檢測技術

在集成電路失效分析中，缺陷定位是一個重要而困難的項目。只有準確定位失效位置，才能進一步發現失效機理及缺陷特征。Emission顯微鏡技術是一種具有非破壞性和快速精準特性的檢測手段，它使用光電子探測器來檢測產生光電效應的區域。由于在硅片上產生缺陷的部位通常會發生不斷增長的電子-空穴再結合而產生強烈的光子輻射，因此Emission顯微鏡能夠快速、準確地定位缺陷位置。

熱發射顯微鏡系統（Thermal Emission microscopy system）是半導體失效分析和缺陷定位的常用手段之一，通過接收故障點產生的熱輻射異常來定位故障點（熱點/Hot Spot）位置。它能夠偵測的半導體缺陷非常廣泛，包括微安級漏電、低阻抗短路、ESD擊傷、閂鎖效應點、金屬層底部短路等，同時也可以精確定位電容的漏電和短路點、FPC、PCB、PCBA的漏電、微短路等問題。失效點位檢測技術為深入分析元器件失效原因提供了關鍵技術支持。

SEM及能譜分析技術

掃描電鏡（SEM）在失效分析領域的應用非常廣泛，主要用于分析各種材料的形貌、結構、界面狀況、損傷機制以及材料性能預測等方面。

通過SEM，可以直接觀察材料內部原子的集結方式和真實的邊界，研究晶體缺陷等，從而分析得出失效原理。SEM及能譜分析技術能夠為元器件的失效分析提供詳細的微觀結構信息和成分分析，幫助研究人員深入理解失效機理，為改進設計和制造工藝提供科學依據。

電子元器件檢測技術是保障電子裝備可靠性和性能的關鍵手段。通過多種檢測技術的綜合應用，可以從宏觀到微觀、從外觀到內部結構全面評估元器件的質量和可靠性。
