一、光伏發電逆流：不可忽視的電網隱患
在 “雙碳” 目標的引領下，分布式光伏發電憑借其清潔、高效、靈活等優勢，在能源領域迅速崛起，成為實現綠色發展的重要力量。據國家能源局?jǐn)?shù)據顯示，2023 年我國分布式光伏新增裝機 58.9GW，占全年光伏總裝機的 67% ，越來越多的工商業屋頂、農村民居等都裝上了光伏發電設備。然而，在分布式光伏快速發展的過程中，一個不容忽視的問題逐漸浮出水面 —— 光伏逆流。

當分布式光伏系統的發電量超過本地負載需求時，多余的電能就會反向流入電網，這就是光伏逆流現象。這一現象看似簡單，實則像一顆隱藏在電網中的 “定時炸彈”，給電網的穩定運行、設備安全乃至人員安全都帶來了嚴重威脅。
從電網穩定性角度來看，逆流會導致局部電網電壓驟升。一般來說，當逆流導致電壓超過額定電壓的 10% 時，就可能引發一系列嚴重后果。比如，會使變壓器長時間處于過熱狀態，加速其內部絕緣材料的老化，大大縮短變壓器的使用壽命；同時，過高的電壓還會使電纜絕緣受損，增加漏電和短路的風險，嚴重時甚至可能引發電氣火災，對整個電網的安全運行構成巨大挑戰。
在設備安全方面，逆變器作為光伏系統中的關鍵設備，長期處于逆流導致的過載運行狀態下，其壽命會大幅縮短，研究表明，這種情況下逆變器壽命可縮短 30% 以上，而且核心元件的故障率也會急劇上升，增加了設備維護成本和系統停機風險。
而對于人員安全，當電網檢修人員進行作業時，如果未及時切斷逆流電源，反向電流可能會通過變壓器倒送，使原本認為無電的線路帶電，這對檢修人員的生命安全構成了直接威脅 ，每年都有因逆流導致的電力作業安全事故發生。
除了安全隱患，光伏逆流還會帶來顯著的經濟損失。部分地區的電網公司對逆流超限企業處以 0.5 - 2 元 /kWh 的罰款，有的企業甚至單月罰款就超過 50 萬元 。為了防止逆流，傳統的 “硬切斷” 方案雖然能阻止逆流，但卻造成了 10% - 30% 的發電量浪費，對于工商業電站而言，每年因棄光造成的損失可達百萬元之巨。如果企業多次出現逆流違規情況，還可能被電網列入 “黑名單”，面臨限制并網容量甚至取消補貼資格的處罰，這對于依賴補貼的光伏項目來說，無疑是沉重打擊。
二、安科瑞防逆流解決方案全解析（采購/詢價：安科瑞曹經理137/7441/3253）
面對光伏逆流這一棘手難題，安科瑞憑借其在電氣領域的深厚技術積累和創新精神，推出了一系列高效、可靠的防逆流解決方案，為分布式光伏系統的安全穩定運行提供了有力保障。

（一）工作原理
安科瑞防逆流方案的核心在于精準的監測與智能控制。通過在并網點安裝高精度的電流傳感器和電壓傳感器，實時監測電流和電壓的大小及方向。一旦檢測到電流流向電網，即判斷為逆流狀態，此時，方案會迅速做出響應。一方面，傳感器將采集到的數據傳輸給智能控制單元，控制單元根據預設的邏輯和算法，對數據進行快速分析和處理。另一方面，控制單元會向逆變器發送調節信號，通過調整逆變器的工作參數，如改變脈沖寬度調制（PWM）的占空比，來降低逆變器的輸出功率，從而減少或消除逆流，確保光伏系統所發電力優先滿足本地負載需求，多余電力不流入電網。

（二）方案類型
逆流速斷方案：在市電進線處安裝安科瑞自主研發的 AM5SE - IS 防孤島 / 逆流一體化裝置，這是逆流速斷方案的關鍵所在。該裝置就像一位時刻保持警惕的 “衛士”，對光伏系統的運行狀態進行 24 小時實時監測。當檢測到逆流情況發生時，它會在極短的時間內（通常在毫秒級），通過信號反饋觸發并網點斷路器的切斷動作，迅速將光伏系統與電網隔離，從而實現防孤島、防逆流的目的。這種方案具有成本較小、改造簡單的顯著優勢，對于一些預算有限、追求快速部署的項目來說，是一個頗具吸引力的選擇。不過，它也存在一定的劣勢，由于一旦檢測到逆流就直接切斷電路，這可能導致部分光伏發電無法被有效利用，造成 “棄光” 現象，降低了光伏系統的整體發電效率 。

柔性調節方案：柔性調節方案采用了更為智能和精細的控制策略。通過在市電進線處安裝孤島 / 逆流一體化裝置，實時監測光伏上網情況，并將監測信號上傳給協調控制器 ACCU - 100 或能量管理系統 Acrel - 2000MG。這些智能 “大腦” 會對逆流數據進行深入的邏輯計算，然后根據計算結果對逆變器的輸出功率進行精準調整，實現無逆流運行。當檢測到逆流時，協調控制器會向逆變器發送指令，逐步降低逆變器的輸出功率，使光伏發電與本地負載需求達到平衡，避免多余電力流入電網。同時，為了確保系統在各種復雜情況下的安全性和穩定性，還配備了完善的保護機制。一旦協調控制器出現宕機、負載突變或者通訊中斷等異常情況，導致其未及時調節控制逆變器輸出時，防逆流裝置 AM5SE - IS 會立即啟動保護動作，迅速斷開并網柜斷路器，防止逆流對電網造成損害，為系統的安全運行提供了雙重保障。這種方案安裝方便，能夠?qū)崿F(xiàn)柔性防逆流，最大程度地利用光伏發電，避免了 “棄光” 現象，提高了能源利用效率。

（三）產品配置

安科瑞防逆流方案是一個高度集成的系統，由多種先進的產品協同工作，共同實現防逆流功能。
AM5SE - IS 防逆流保護裝置：作為方案的核心設備之一，它集逆功率保護、低功率保護、防孤島保護等多種功能于一身。能夠快速、準確地檢測到逆流和孤島現象，并及時采取切斷斷路器等措施，保障電網和設備的安全。它還具備事件順序記錄功能，可記錄保護動作信息，方便運維人員快速查找故障事件，為后續的故障分析和系統優化提供有力支持。
ACCU - 100 協調控制器：在柔性調節方案中扮演著 “指揮官” 的角色，接收來自防逆流保護裝置的監測信號，對逆流數據進行邏輯計算，并根據計算結果向逆變器發送調節指令，實現對逆變器輸出功率的精準控制，確保系統無逆流運行。它還能與其他設備進行通信，實現數據共享和協同工作，提升整個系統的智能化水平。
APM520 電力監測儀：以其 0.5S 級的高精度，實時捕捉并網點的電壓、電流、功率方向等關鍵電能參數，為防逆流方案提供準確的數據支持。就像一個敏銳的 “偵察兵”，及時發現電力參數的異常變化，為系統的穩定運行提供保障。
AWT100 無線傳輸模塊：采用 5G/4G 雙通道通信技術，保障數據能夠以毫秒級的速度上傳，確保監測數據的實時性和準確性，讓系統能夠快速響應各種變化，做出及時調整。
Acrel - 2000MG 微電網能量管理系統：具備強大的數據存儲、報表生成和人機界面功能，不僅能夠?qū)崿F(xiàn)對逆變器輸出功率的柔性調節，還能對整個微電網的發電、儲能和用電情況進行全面監測和管理，為用戶提供直觀、便捷的能源管理體驗。通過該系統，用戶可以實時了解系統的運行狀態，制定合理的能源策略，提高能源利用效率 。

四、實際案例

項目概況：山東龍強機械制造廠分布式光儲協調項目光伏建設項目光伏建設總裝機容量為200kW，儲能裝機通量為100kW/215kWh，建設區域位于山東省壽光市。本項目包括光伏發電系統、1臺變壓器、1臺150kW逆變器和1臺50kW逆變器。其中設置并網點1處，光伏儲能共用一個并網柜。

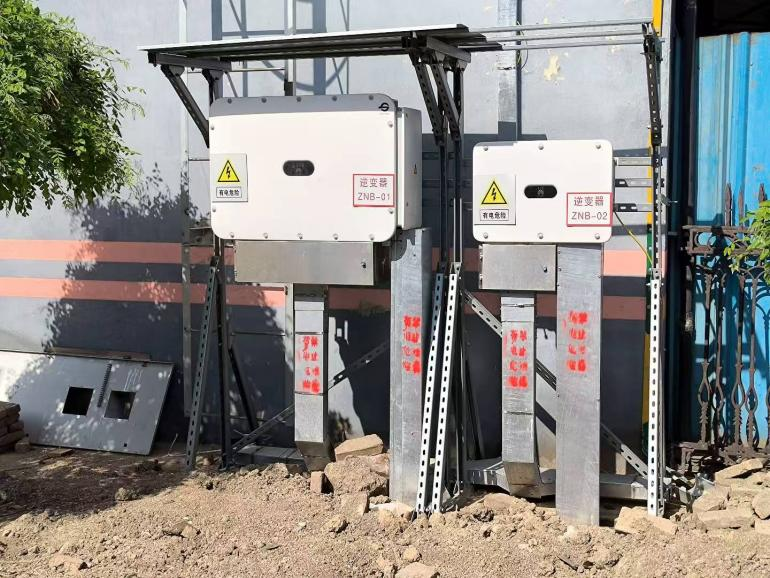

現場圖片

各逆變器將由電池組件輸出的直流電轉化為交流電（0.4kV），采用電纜引至并網點的變壓器（0.4kV）下端。經過變壓器升壓至10kV后通過輸電線路匯流接入10kV外線后接入當?shù)仉娋W(wǎng)。

根據當?shù)仉娏镜囊螅竟鈨?chǔ)協調項目，只能就地消納，禁止余電電網。

解決方案：為了實現上述目標，通過在公共連接點安裝防逆流保護裝置，一旦檢測到逆流，就會通過通信接口發送信號給ACCU-100協調控制器，通過監測市電總進線處的功率和實時的發電功率，經過協調控制器的計算生成對應的逆變器調節指令和儲能充放電功率指令，來實現光伏防逆流的柔性調節功能和在防逆流前提下儲能對光伏的消納功能。這種方法既可以保證電力系統按照設計運行，保護電網的安全和穩定，又可以最大會利用光伏發電，降低用戶用能成本。控制方案如下：

控制方案

系統組網圖

方案效果：ACCU-100協調控制通過將分布式光伏和儲能的資源統一整合起來，進行監測與管理，通過對市電交互點的功率值進行實時監控，即可分析出當前的光伏發電情況，負荷用電情況，協調控制器既可以使用這些采集到的信息進行數據分析和策略決定，即根據負荷用電需求實時調整各個光伏單元的輸出功率以及儲能充放電功率，確保光伏系統的電力不對電網反向送電的同時，控制儲能系統進一步消納光伏。既可以在防逆流綜保跳開并網柜前，系統通過下發逆變器功率調節命令和儲能充放電功率的指令來實現柔性調節的目的，進而提高微電網系統的穩定性和可靠性。

五、安科瑞防逆流方案優勢總結
安科瑞防逆流解決方案憑借其卓越的性能和顯著的優勢，在分布式光伏領域脫穎而出，為用戶帶來了多方面的價值。
在保障電網安全方面，該方案通過高精度的監測設備和快速響應的保護機制，能夠?qū)崟r(shí)捕捉逆流信號并迅速采取措施。無論是逆流速斷方案的毫秒級切斷動作，還是柔性調節方案的智能功率調整，都能有效避免逆流對電網造成的電壓波動、設備損壞等危害，大大提升了電網運行的穩定性和可靠性，為電力系統的安全保駕護航 。
從能源利用率角度來看，柔性調節方案表現尤為出色。它通過精準的功率調節，使光伏發電與本地負載需求實現動態匹配，最大限度地將光伏發電消納在本地，避免了 “棄光” 現象，提高了能源利用效率，讓每一度光伏電力都能得到充分利用，充分發揮了清潔能源的價值 。
成本效益也是安科瑞防逆流方案的一大亮點。逆流速斷方案成本較小、改造簡單，降低了項目的初始投資成本；而柔性調節方案雖然在設備配置上相對復雜，但通過減少棄光棄電和避免電網罰款，長期來看為用戶節省了大量的用電成本。以實際項目為例，采用安科瑞柔性調節方案的企業，每年可節省電費支出和避免罰款數十萬元 ，經濟效益顯著。
此外，安科瑞防逆流方案還具有高度的靈活性和可擴展性。多種方案類型和產品配置，可以滿足不同規模、不同場景的分布式光伏項目需求。無論是小型的戶用光伏系統，還是大型的工商業分布式光伏電站，都能找到適合的解決方案，并且系統可以根據用戶需求和實際運行情況進行靈活調整和擴展，適應未來能源發展的變化 。
