HMLDM-UD100A 型工業激光測距儀通過modbusRTU 轉 profinet 網關輕松接入到西門子1200plc

在現代工業生產與自動化控制領域，精準的測量設備與高效的通信技術至關重要。HMLDM-UD100A 型工業激光測距儀憑借其高精度、穩定性強等優勢，廣泛應用于各類工業場景。而 modbusRTU 轉 profinet 網關則搭建起了不同協議間溝通的橋梁，實現設備間的互聯互通。下面將通過一個實際案例，深入剖析 HMLDM-UD100A 型工業激光測距儀與 modbusRTU 轉 profinet網關的通信過程。

某大型工廠的自動化生產線上，需要對物料的精準位置進行實時監測，以便精準控制機械臂的抓取與放置動作。HMLDM-UD100A 型工業激光測距儀被安裝在關鍵位置，承擔起測量物料與設備間距離的重任。然而，該工廠的控制系統核心采用 profinet 協議，而激光測距儀原生支持 modbusRTU協議，這就使得兩者無法直接“對話”，興達易控modbusRTU 轉 profinet網關（XD-MDPN100）應運而生，解決了這一協議不兼容的難題。

硬件連接是基礎。將 HMLDM-UD100A 的 RS485 接口通過屏蔽雙絞線與 modbusRTU 轉 profinet網關的 RS485 端口相連，確保線路穩定可靠，避免信號干擾與衰減。網關的另一側，則通過以太網口接入工廠的 profinet 網絡，如同搭建起一座無形的橋梁，讓原本孤立的設備能夠融入整個自動化系統。

在實際運行過程中，HMLDM-UD100A 型工業激光測距儀與modbusRTU 轉 profinet 網關的配合堪稱完美。無論是生產線的高速運轉，還是復雜多變的工況環境，兩者都能穩定可靠地完成數據傳輸任務。下面介紹詳細的配置流程

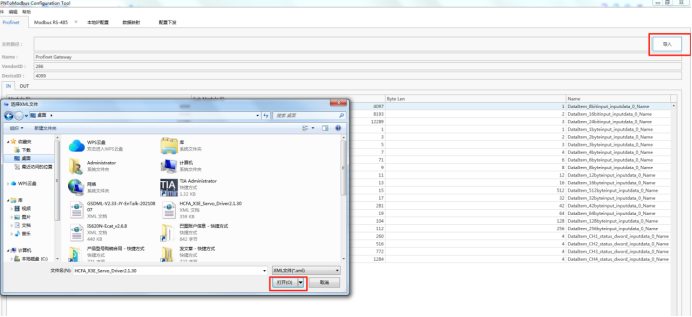

首先打開PNToModbus Configuration Tool上位機配置軟件，導入modbusRTU 轉 profinet 網關的GSD描述文件

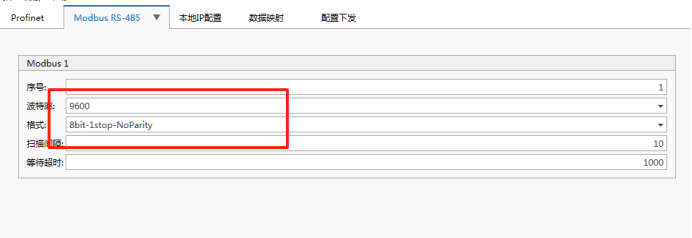

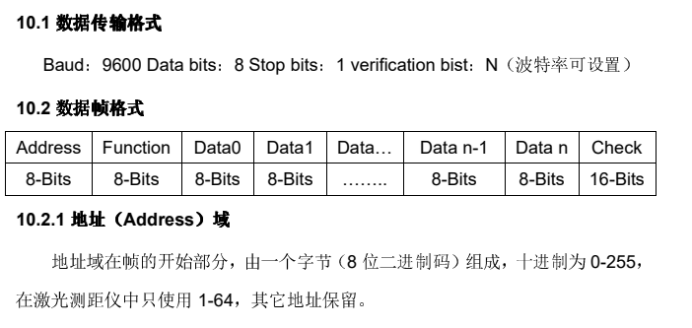

在modbus-RS485設置modbus參數

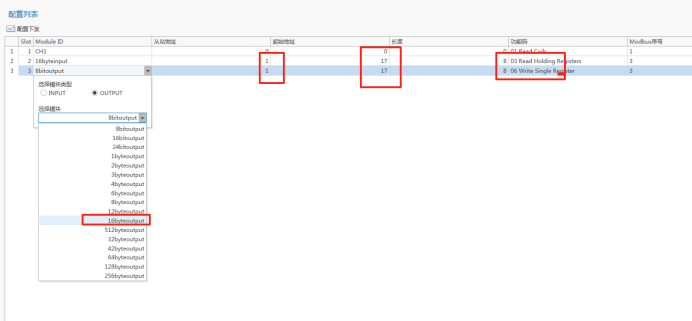

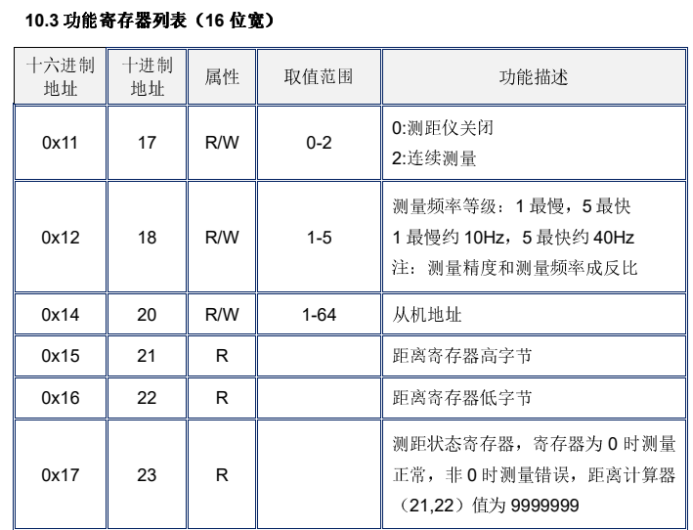

在數據映射添加輸入輸出指令

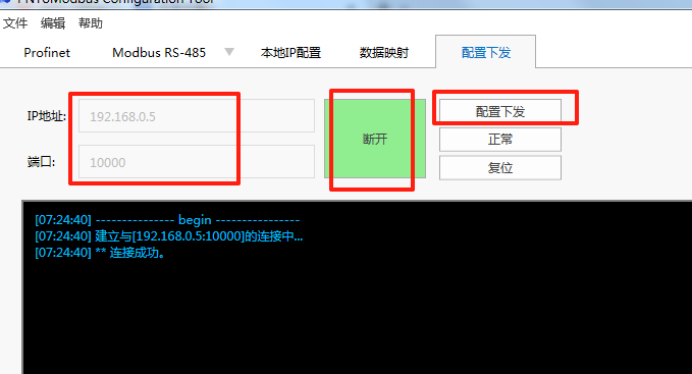

最后在配置下發把設置好的參數下載到網關

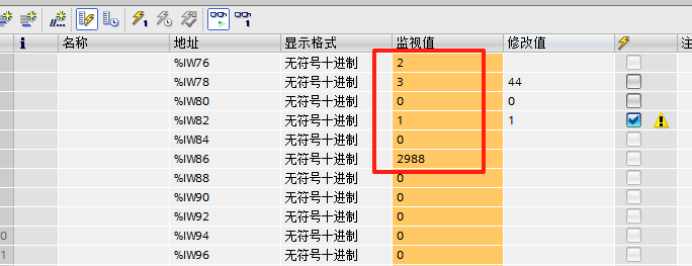

在博圖編程軟件創建新監控表來監控測距儀數據

這種通信方案還具備良好的可擴展性。隨著工廠生產規模的擴大，若需要增加更多的 HMLDM-UD100A 設備，只需將其并入現有的modbusRTU網絡，網關能夠輕松應對多設備的數據處理與傳輸，無需對整個系統進行大規模改造，降低了成本與實施難度。

通過這個案例可以看出，HMLDM-UD100A 型工業激光測距儀與 modbusRTU 轉 profinet網關的協同工作，為工業自動化生產提供了一種高效、精準、穩定的解決方案，助力企業在現代化生產的浪潮中穩步前行，提升競爭力。
