該TPS65266集成了 3 個通道的高效同步降壓轉換器，用于 使用適配器或電池工作且輸入電壓低于 6.5 V 的應用。

降壓 DC/DC 轉換器集成了功率 MOSFET，以優化電源效率和 減少外部元件數量。峰值電流模式控制簡化了補償和 快速瞬態響應。高時鐘頻率允許使用更小和低值的電感器和 電容器。外部補償支持優化的環路補償和快速瞬態響應。 在輕負載條件下，降壓轉換器在 FCC 模式下工作，以降低噪聲 敏感性和 RF 干擾。具有打嗝模式限制的逐周期過流限制 短路或過載故障情況下的 MOSFET 功率耗散。
*附件：tps65266.pdf

TPS65266 具有電源就緒監控電路，可監控所有轉換器 輸出。PGOOD 引腳在每個通道中的輸出電壓處于穩壓狀態后置位，并且 測序完成。

當持續的嚴重過載或短路增加 Buck 中的功率耗散時 轉換器，內部熱保護電路關閉設備以防止損壞?；謴?在設備充分冷卻后，自動進行熱關斷。

特性

• 工作輸入電壓范圍 2.7 至 6.5 V
• 反饋參考電壓 0.6 V ±1%
• 最大連續輸出電流 3 A/2 A/2 A
• 專用使能和軟啟動
• 精確的啟動時序控制，具有使能引腳
  放電
• 輕負載時的強制連續電流 （FCC） 模式
• 具有 Hiccup 模式
  過流保護的逐周期電流限制
• 可調時鐘頻率 250 kHz 至 2.4 MHz
• ExternalClock 同步
• 電源良好指示器
• 過熱保護

參數

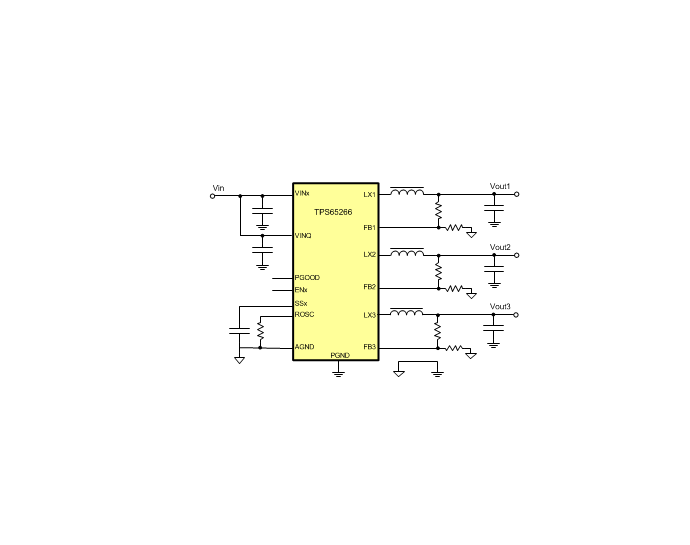

方框圖

1. 產品概述

TPS65266 是一款集成三通道同步降壓（Buck）DC/DC轉換器，專為適配器或電池供電的應用設計，輸入電壓范圍在2.7V至6.5V之間。每個通道可獨立提供3A/2A/2A的輸出電流，具有高效率、低外部元件數量和優化的功率密度等特點。

2. 主要特性

• ?高效率?：采用集成MOSFETs，減少外部元件數量，提高功率效率。
• ?多通道輸出?：三個獨立的降壓轉換器通道，每個通道可單獨控制。
• ?高精度?：反饋參考電壓為0.6V ±1%。
• ?靈活控制?：支持外部補償、軟啟動、使能控制和電源良好指示。
• ?保護機制?：包括過流保護、過熱保護和輸出過壓保護。
• ?可調開關頻率?：范圍從250kHz到2.4MHz，支持外部時鐘同步。

3. 應用領域

• 打印機和掃描儀
• 數字電視
• 機頂盒
• 家庭網關和接入點網絡
• 監控系統

4. 封裝與尺寸

• ?封裝類型?：VQFN-32，尺寸為5.00mm x 5.00mm。

5. 電氣特性

• ?輸入電壓范圍?：2.7V至6.5V。
• ?最大連續輸出電流?：每通道分別為3A/2A/2A。
• ?軟啟動時間?：可編程，通過連接SS引腳與地之間的電容來設置。
• ?使能閾值電壓?：EN1/2/3引腳的高電平輸入電壓為1.2V至1.26V，低電平輸入電壓為1.1V至1.15V。
• ?電源良好閾值?：輸出電壓低于92.5%參考電壓時，PGOOD引腳拉低。

6. 功能描述

• ?輸出電壓調整?：通過反饋引腳（FB1/FB2/FB3）和輸出分壓器電阻設置。
• ?使能控制與欠壓鎖定?：EN1/2/3引腳控制通道使能，VINQ引腳具有內部欠壓鎖定功能。
• ?軟啟動?：SS引腳用于控制啟動時的輸出電壓斜坡上升，減少浪涌電流。
• ?電源良好指示?：PGOOD引腳監視所有轉換器輸出，并在所有輸出達到調節范圍后斷言。
• ?過流保護?：具有逐周期電流限制和打嗝模式，防止短路或過載時的MOSFET功率損耗。
• ?過熱保護?：內部熱保護電路在結溫超過160°C時關閉設備。

7. 外部組件推薦

• ?輸入電容?：每個VIN引腳建議連接10μF的陶瓷電容。
• ?輸出電容?：根據輸出電流和電壓紋波要求選擇合適的陶瓷電容。
• ?電感?：根據輸出電流和期望的紋波電流選擇合適的電感值。

8. 布局指南

• 輸入電容應盡可能靠近VIN引腳放置。
• 輸出電容應盡可能靠近LX引腳放置。
• FB和COMP引腳對噪聲敏感，相關電阻和電容應盡可能靠近IC放置。
• 使用寬而短的走線來降低電感和阻抗，特別是高電流路徑。

9. 文檔與支持

• 提供詳細的數據手冊、應用指南和設計資源。
• 可通過TI官網獲取技術支持和文檔更新通知。

10. 注意事項

• 在設計和應用過程中，需考慮熱設計和布局優化，以確保最佳性能和可靠性。
• 在使用過程中，應遵守靜電放電（ESD）防護措施，避免損壞IC。
