應用技巧：動態負載均衡在Ethernet/IP與PROFINET之間的通信優化

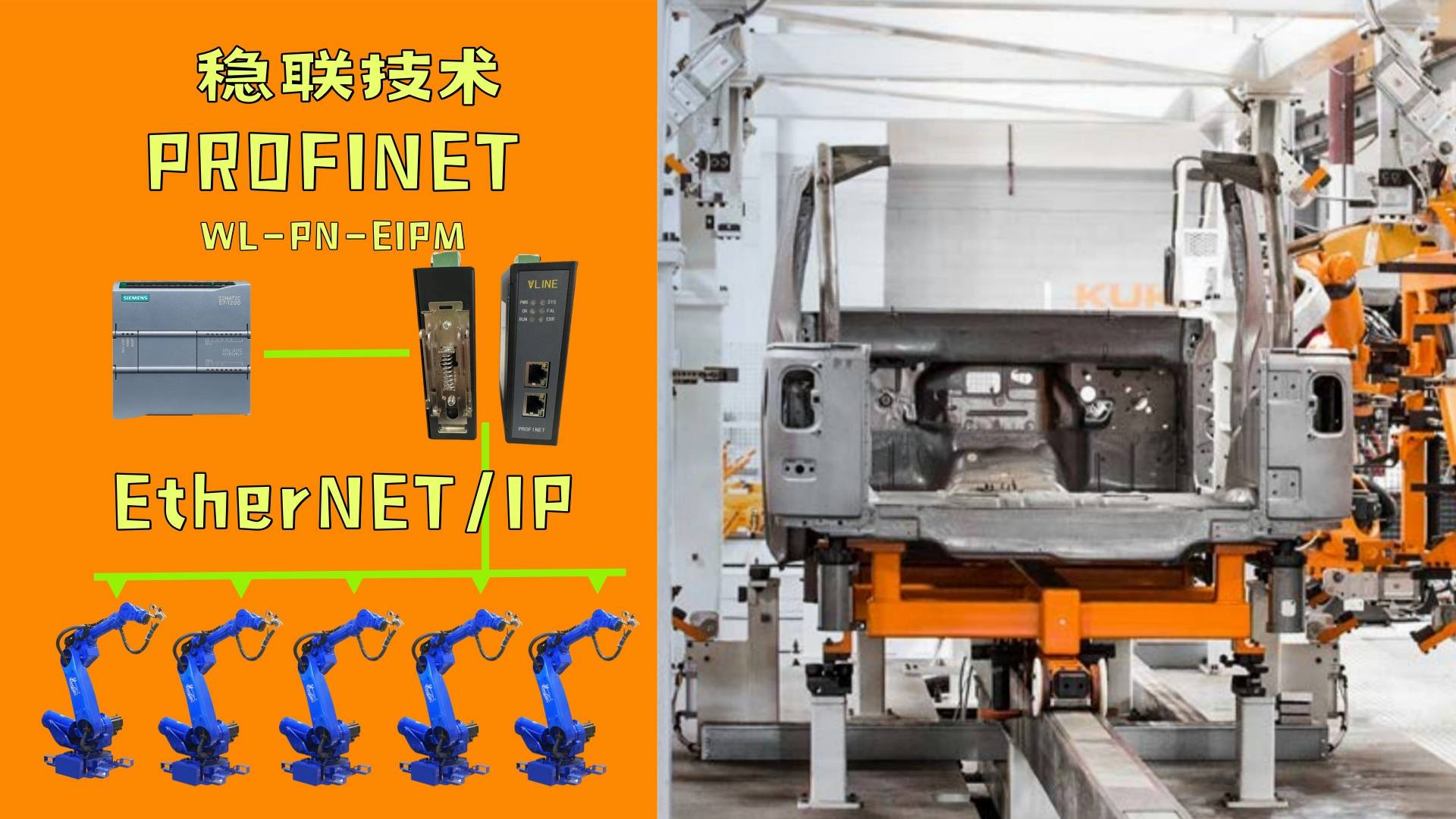

在汽車制造領域，焊接和裝配是兩個關鍵環節，它們對通信周期的需求不同。焊接工藝需要快速響應以保證焊接質量，而裝配工藝則可以容忍較長的通信周期。傳統的網關設備通常采用固定周期，無法靈活適應這種變化，導致資源浪費和效率低下。Ethernet/IP與PROFINET網關可以解決這種周期無法改變及提高效率，并不用更換PLC設備的一種方案選擇。

1.動態負載均衡技術

動態負載均衡技術通過智能網關實現，它可以根據實際工作需求，動態調整Ethernet/IP伺服驅動器的通信周期。這種技術的核心在于實時監測網絡負載，并根據負載情況調整通信策略。

2. 實施步驟

實時監測：智能網關實時監測PROFINET網絡中的通信負載。

負載分析：分析當前的負載情況，確定是否需要調整通信周期。

周期調整：在焊接工藝段，將通信周期調整為1ms，以滿足高響應需求；在裝配段，將通信周期調整為4ms，以適應較低的響應需求。

優化通信：通過調整通信周期，減少不必要的數據傳輸，提高網絡效率

3.EtherNET/IP的設定方法如下

EIP Scan從站設定

1. 創建工程

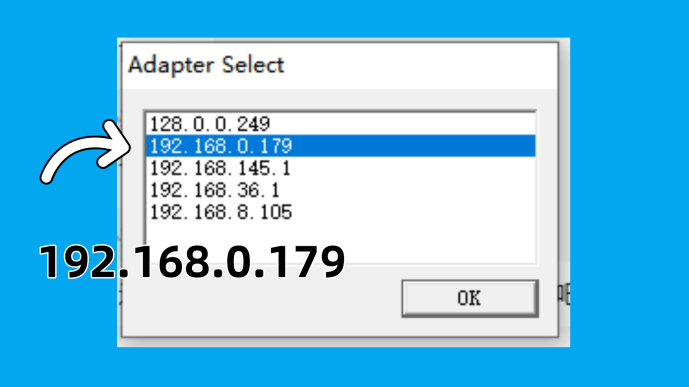

雙擊EIPscan軟件圖標EIPscan Test Tool打開軟件，在彈出窗口選擇PC本機IP地址，如下圖：

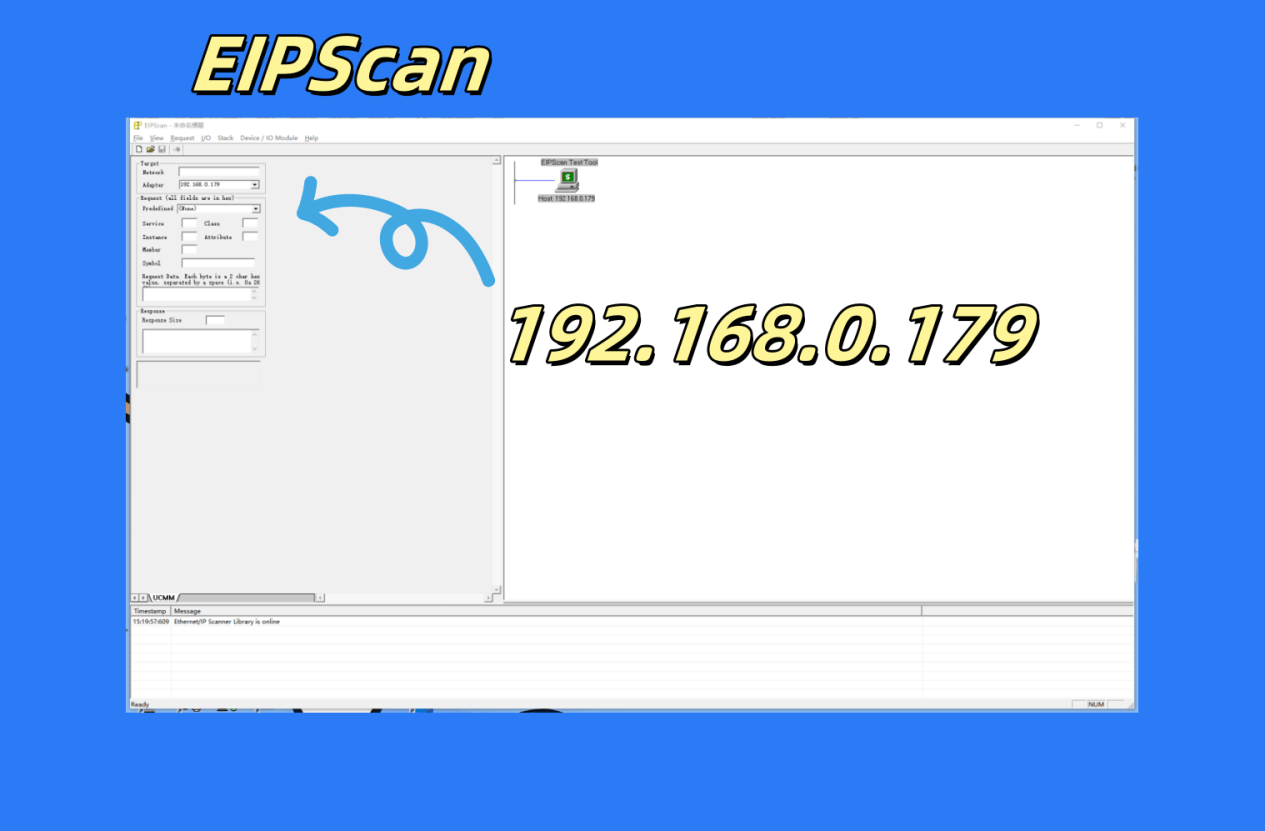

選擇“OK”按鈕打開軟件，如下圖：

2. 添加EIP模擬從站配置

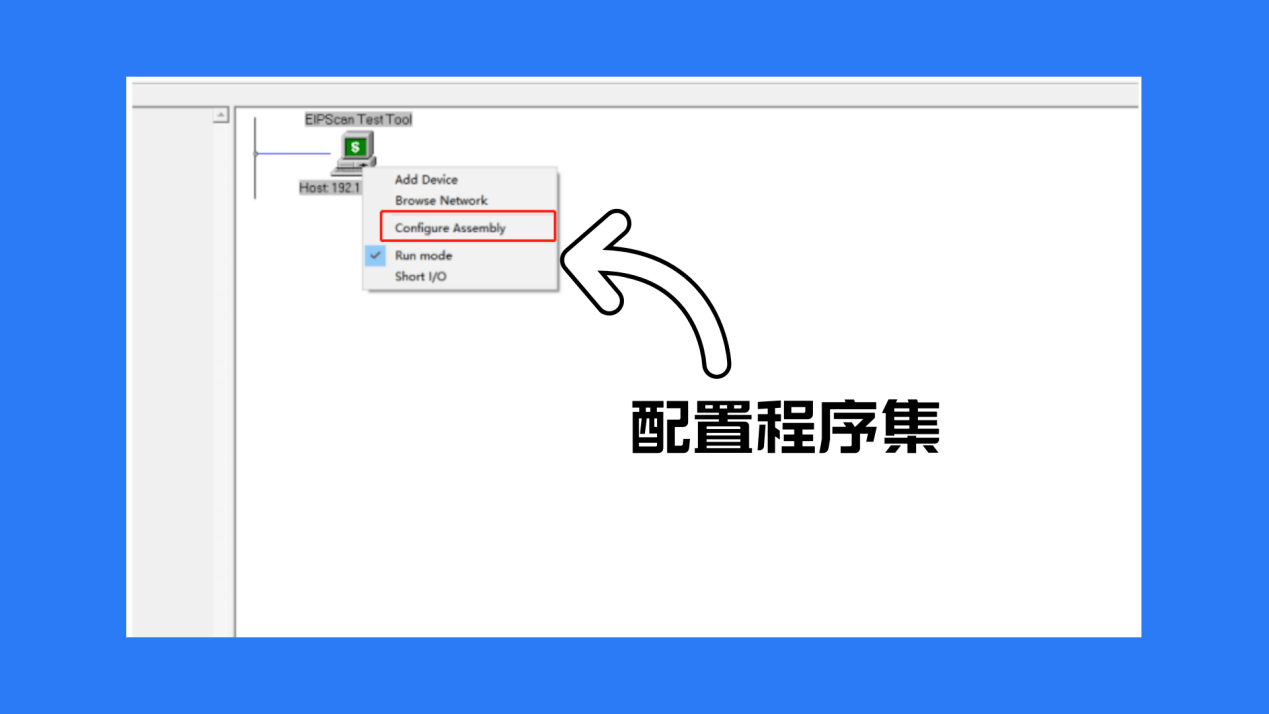

鼠標右擊選擇剛才選擇IP地址對應的電腦圖標，如圖所示：

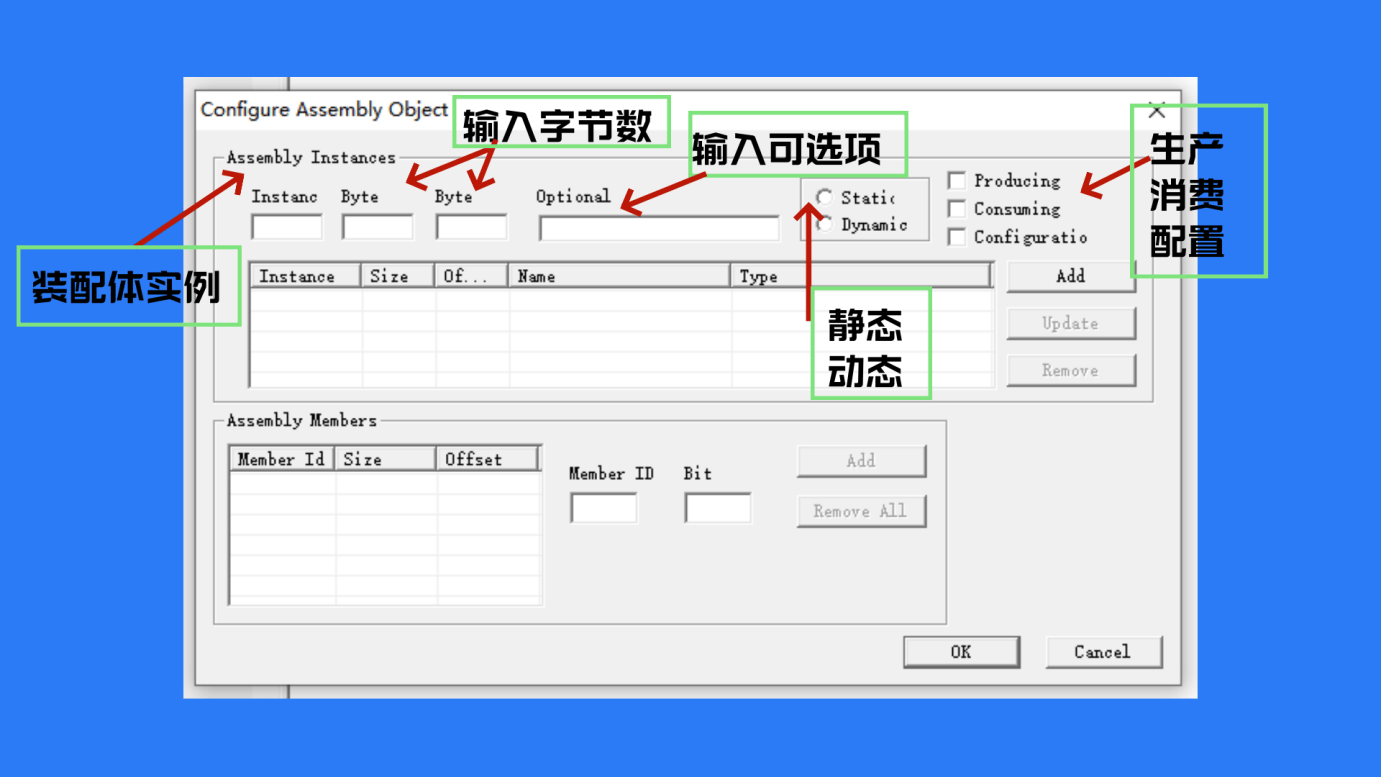

在彈出菜單欄選項選擇第三項“Configure Assembly”，彈出窗口如下：

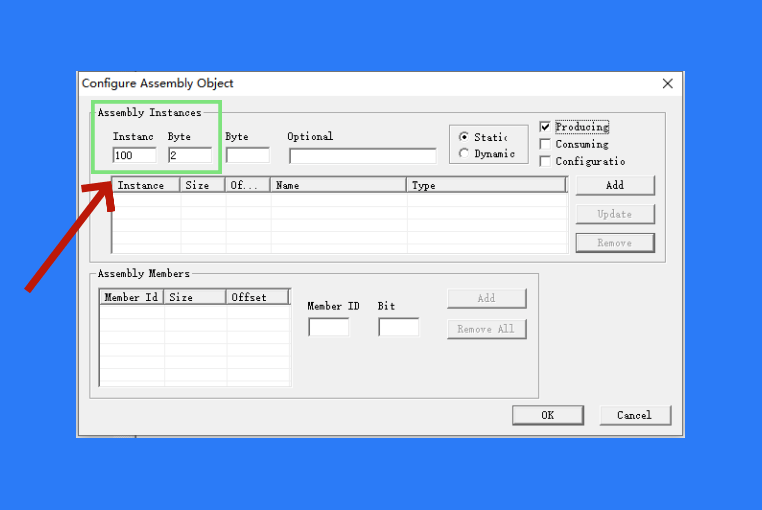

首先添加EIP從站對網關主站輸出數據長度，在“Instance”欄寫入值“100”、在第一格“Byte”欄寫入配置數據長度“2”、勾選“static”以及“Producing”選項，如圖所示：

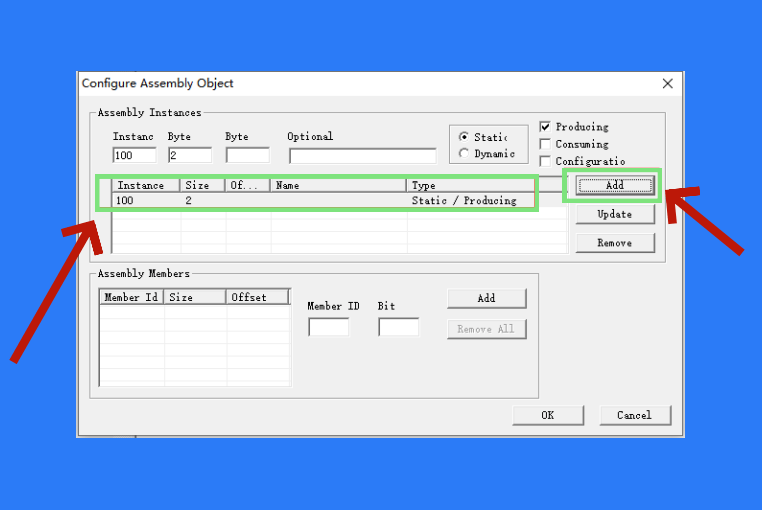

點擊“Add”按鈕，將配置添加到數據確認區，如圖所示：

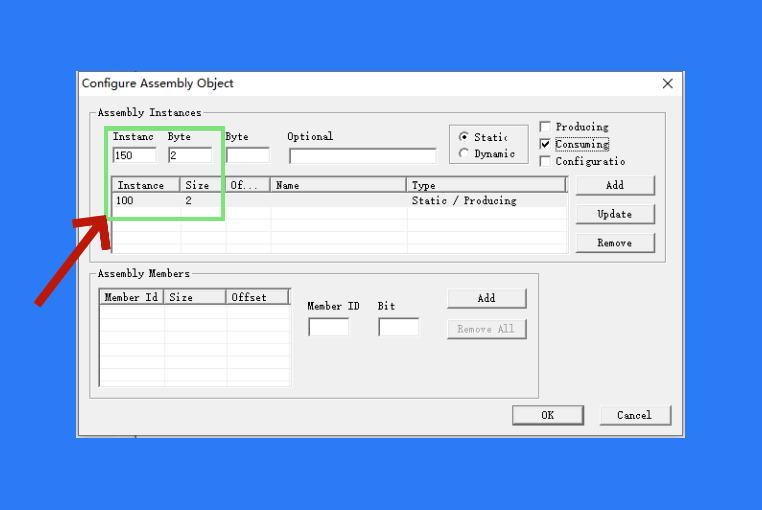

接著添加EIP從站對網關主站輸入數據長度，在“Instance”欄寫入值“150”、在第一格“Byte”欄寫入配置數據長度“2”、勾選“static”以及“Consuming”選項，如圖所示：

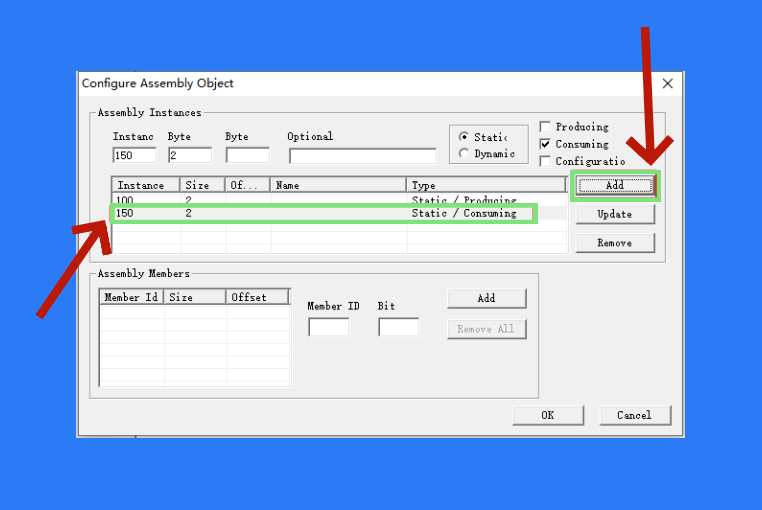

點擊“ADD”按鈕，將配置添加到數據確認區，如圖所示：

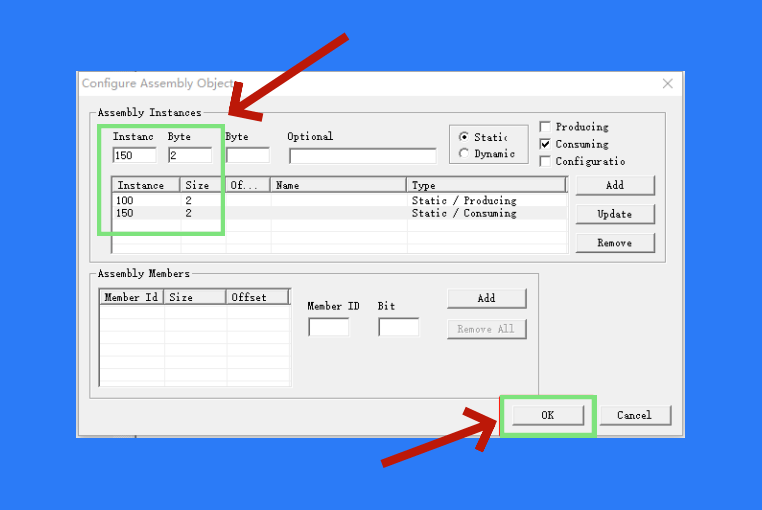

點擊“OK”按鈕，將EIP從站配置添加到軟件配置中，如圖所示：
