Bluetooth LE有幾種空中包格式？常見的PDU命令有哪些？PDU和MTU的區別是什么？DLE又是什么？Bluetooth LE怎么實現重傳的？Bluetooth LE ACK機制原理是什么？希望這篇文章能幫你回答以上問題。

雖然Bluetooth LE空口包（packet，又稱air interface packet）涉及Bluetooth LE協議棧link layer，L2CAP，SMP和ATT等各層次，但link layer跟空口包格式關系最緊密，掌握了Bluetooth LE packet的格式，就很容易理解Bluetooth LE link layer協議的工作原理，因此文章取名“詳解Bluetooth LE空口包格式—兼Bluetooth LE link layer協議解析”

Bluetooth LE Packet格式

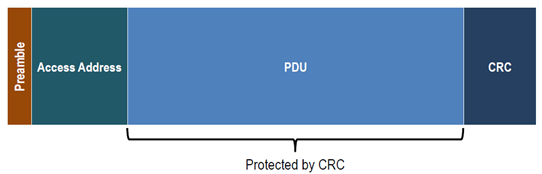

Bluetooth LE鏈路層（link layer）只定義了一種packet（空中包）格式，如下所示：

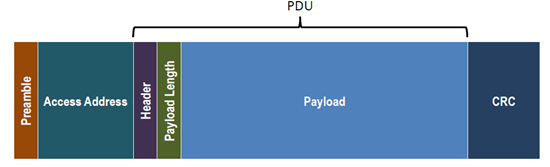

而且PDU（protocol data unit，協議數據單元）前兩個字節固定為L(zhǎng)L header（1個字節長）和payload length（1個字節長，又稱data length），即上面的Packet可以展開為：

preamble（前導幀） 為1個字節，根據Access Address第一個Bit，有兩種取值情況：0x55或者0xAA（純PHY層行為），如下所示：

Access Address用來標示接收者ID或者空中包身份，如前所示，Bluetooth LE只有一種packet格式，根據Access Address的不同，又區分兩種Packet類型：廣播包和數據包：

廣播包Access Address 固定為0x8E89BED6，廣播包只能在廣播信道（channel）上傳輸，即只能在37/38/39信道上傳輸（注：從藍牙5.0開始廣播包可以在其它信道上傳輸）。廣播包發送給附近所有的observer（掃描者）。

數據包Access Address為一個32bit的隨機值， 由Initiator生成。數據包，其實是數據信道上的空中包的簡稱，數據包只在數據信道上傳輸，即除37/38/39之外的其余37信道（Bluetooth LE總共占用40個信道）。每建立一次連接，重新生成一次Access address。數據包是給連接通信使用的，即用于master和slave之間通信的。

CRC為24bit，初始向量為：

藍牙廣播包

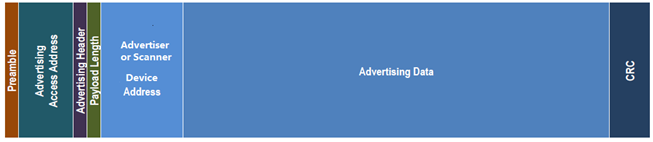

藍牙廣播包，全名藍牙廣播通道（channel）空中包，即在藍牙廣播通道上傳輸?shù)目罩邪瑸閮煞N空中包的一種，其具體格式如下所示：

Advertising Header即前述的LL header，長度為一個字節，其每bit定義如下所示：

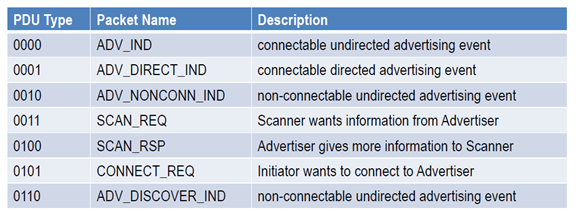

PDU Type為3bit，具體定義如下。可以看出掃描PDU和發起連接PDU都屬于廣播包。

注：CONNECT_REQ也可寫作CONNECT_IND

TxAdd/RxAdd，各占1bit，表示隨后的Device Address字段代表的藍牙MAC地址類型，值0代表Public地址，值1代表Random地址。

Payload length定義如下所示，所以廣播包PDU最長37個字節。

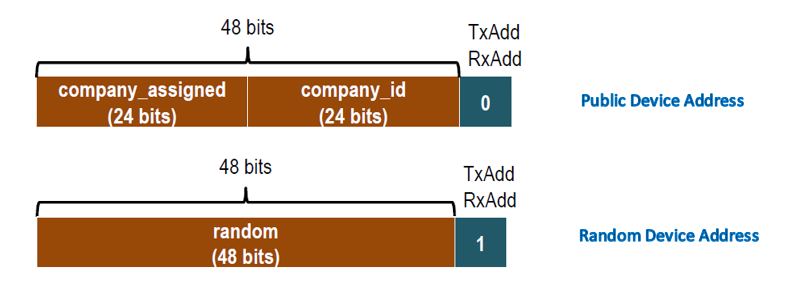

Device Address，廣播包中的強制字段，俗稱藍牙MAC地址，如果是廣播包，則是advertiser的MAC地址；如果是scan包或者連接請求包，則是scanner的MAC地址。藍牙device address為6個字節，這樣Advertising data最長為：37-6 = 31B，這就是廣播包數據最長只能31個字節的由來。如前所述，device address分public和random兩種，定義如下所示：

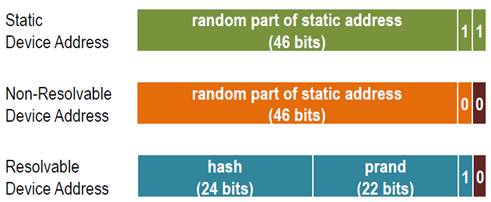

Random device address又有三種類型，定義如下所示：

Advertising data我會另寫一篇文章來詳述，這里就不再介紹了。

如下為一個完整的真實的廣播包示例，注意：Bluetooth LE空中包采用小端模式。

AAD6BE898E600E3B75AB2A02E102010504FF5900538EC7B2

AA – 前導幀(preamble)

D6BE898E – 訪問地址(access address)

60 – LL幀頭字段(LL header)

0E – 有效數據包長度(payload length)

3B75AB2A02E1 – 廣播者設備地址(advertiser address)

02010504FF590053 – 廣播數據

8EC7B2 – CRC24值

注：上述廣播包是藍牙4.x格式，藍牙5.0廣播包除了包含上述格式外（記住：藍牙5是跟藍牙4.x兼容的！），還有一些新的定義，以后我也會寫一篇關于藍牙5廣播的文章來專門闡述藍牙5擴展廣播包。

藍牙數據通道空口包（數據包）

與藍牙廣播包相對應，藍牙數據包是另一種Bluetooth LE packet。藍牙數據包是藍牙數據信道空中包的簡稱，表示空中包只在藍牙數據信道上傳輸，即除37/38/39之外的其他37信道。從格式上來說，藍牙數據包又分空包（empty packet）和普通數據包（data packet）兩種，空包格式如下。

由圖可見，空包整個payload為空，故名空包。

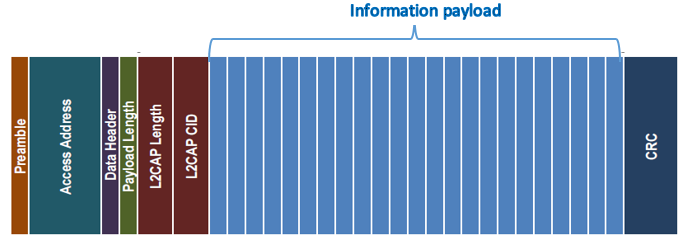

普通數據包格式如下所示：

Data header，即前述的LL header，在數據包中的定義如下所示：

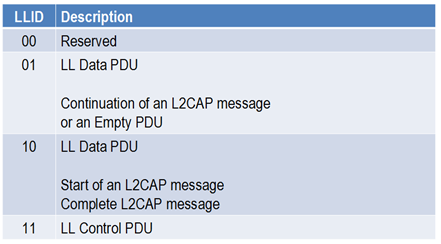

LLID（2bits）， link layer ID，對LL PDU進行分類：LL data PDU和LL control PDU。也就是說，普通的數據信道空中包包含LL數據包和LL控制包兩種，具體定義如下所示。請大家注意分清data channel packet（數據信道空中包）和LL data packet（LL數據包）的區別，如前所示data channel packet包含LL data packet和LL control packet，LL data packet只是data channel packet的一種。在不引起上下文歧義的時候，我們把他們統一稱作“數據包”。

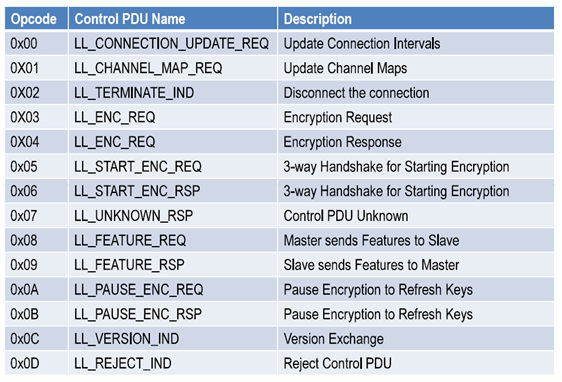

LL Control PDU是在Link layer層直接進行交互的，也就是說他們不會經過后面的L2CAP層，Link layer支持如下control PDU：

NESN/SN，NESN和SN各占1bit。SN全稱為sequence number，表示當前發送的packet編號。NESN，next expected sequence number，用來告知對方下一個期待的packet的編號。Link layer使用SN來告知對方這個packet是新數據包還是重傳包，用NESN來告訴對方你之前發我的包已經收到了（相當于ACK的作用），我現在期待下一個新的數據包了，因此Bluetooth LE沒有專門的ACK包，它是通過NESN/SN來實現ACK和重傳雙重功能的。請參考如下表格，仔細揣摩NESN和SN是如何編碼的，以同時完成ACK和重傳功能。

我們來分析#3數據包，#3是master發給slave的，那么#3的NESN和SN是如何確定的呢？其實#3的NESN和SN是通過比較#1和#2的NESN/SN的值來確定的，Master把#1傳完之后，會把#1包的NESN和SN記錄下來，即表格右邊的NESN?和SN?。然后Master會拿SN?跟#2的NESN相比，兩者不等，說明slave已經收到了#1包，并期待master發一個新的包給它，此時Master會把SN?增1，形成#3包的SN，表示這個數據包是一個新包，然后發出去；兩者相等，說明slave沒有收到#1包，此時master需要重傳。Master還會拿NESN?跟#2的SN相比，兩者相等，說明#2包為新包，然后Master會把NESN?增1，形成#3包的NESN發出去，告訴slave我已經收到#2包了并期待你的下一個包；兩者不等，說明#2包為重傳包。注意：大家可以從上述表格發現一個規律，就是同一方向相鄰的兩個數據包，他們的NESN和SN與另一個包的NESN和SN是相反的，比如#3 NESN = #1 #NESN ，#3 SN = #1 #SN ，同樣#2和#4 各自的NESN和SN是相互相反的。

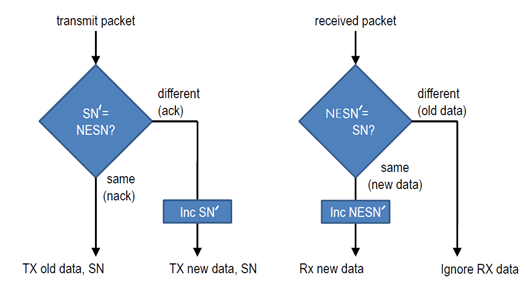

我們可以用下面的流程圖來描述上述過程。

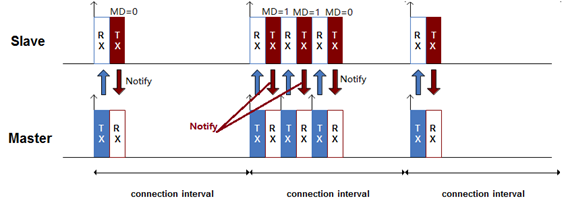

MD（1bit），more data，用來指示對方我還有數據包要傳，請繼續打開射頻窗口準備接收。比如Nordic nRF51822一個connection interval可以發6個包或者更多的包（也就是說，一個connection event包含多個數據包交互），用的就是MD來實現的。以notify命令為例，設備（Server）notify第一個數據包并將MD置1，Client（比如手機）收到這個notify命令后，就知道Server還有數據包要傳，此時手機可以繼續發一個空包給設備，以讓設備把第二個notify命令發過來，詳情如下所示。注：Master為手機（Client），Slave為設備（Server）。

Payload Length or Data Length，BT4.0/4.1定義如下所示，這就是藍牙4.0/4.1一個包只能傳20個字節的根源。

BT4.2之后，Payload length 8 bits全部用來表示長度，這樣的話，payload size最大可達251字節（255 – MIC size）。Bluetooth LE連接建立之后，可以動態更改data length長度（默認為27字節），這個特性叫做Data Length Extension（DLE），DLE是通過Link layer命令：LL_LENGTH_REQ和LL_LENGTH_RSP來實現的。Data length直接跟藍牙芯片的射頻能力有關，像Nordic的nRF51822只支持BT4.1的Data length，就是因?yàn)镻HY層已經做死了，無法擴展，但Nordic最新的nRF52832和nRF52840，就都支持DLE，即data length最大可到251字節。

L2CAP length，2字節長度，表示后面information payload的長度，information payload最大長度除了受這個L2CAP length字段約束，同時還受MTU的限制。MTU，Maximum Transmission Unit，是ATT層與L2CAP層可以交互的最大數據長度，或者說是Client與Server可以交互的最大長度。

總結一下，藍牙spec里面定義了2個長度字段：LL data length和L2CAP length，同時ATT層還定義了一個MTU，以限制ATT PDU最大長度。LL data length可以通過LL_LENGTH_REQ和LL_LENGTH_RSP來動態改變，MTU size則可以通過后面要講到的Exchange MTU Request和Exchange MTU Response來改變，而L2CAP length無法動態改變，也就是說不能超過65535。

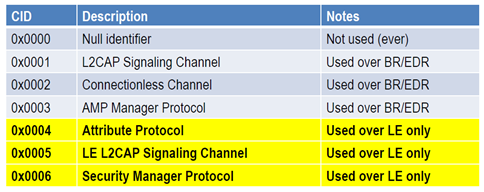

L2CAP CID，2字節長度，邏輯通道的ID，Bluetooth LE使用固定的通道編號，也就是說雖然藍牙spec里面也允許Bluetooth LE使用connection oriented channel，但大部分Bluetooth LE協議棧實現的時候都是使用固定的通道編號，通道編號定義如下所示：

Bluetooth LEL2CAP Signaling Channel支持的PDU命令只有三個：

Command reject

Connection parameter update request，更新連接參數，比如最小連接間隔，最大連接間隔，slave latency等

Connection parameter update response，接受或者拒絕上面的請求

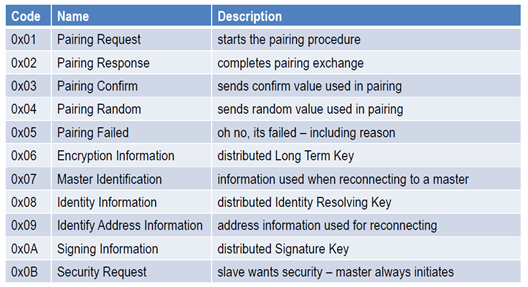

Security Manager Protocol（SMP） 用來實現配對和密鑰分發的，SMP支持如下PDU命令：

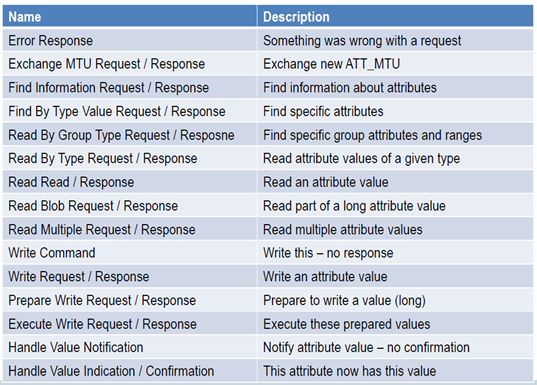

Attribute Protocol（ATT），就是我們經常用到的應用層，應用數據就跟在ATT命令后面，ATT支持如下命令列表：

至此Bluetooth LE空中包解析就告一段落了，再往上就是應用層數據解析了，這個就不是空中包的范疇，而是GATT和profile要定義的事情，對GATT/ATT/Profile感興趣的同學可以參考：低功耗藍牙ATT/GATT/Profile/Service/Characteristic規格解讀

如下為一個完整的真實的數據包示例，注意：Bluetooth LE空中包采用小端模式。

AAAB5D65501E08040004001B130053D550F6

AA – 前導幀(preamble)

0x50655DAB – 訪問地址(access address)

1E – LL幀頭字段(LL header)

08 – 有效數據包長度(payload length)

04000400 – ATT數據長度，以及L2CAP通道編號

1B – notify command

0x0013 – 應用數據handle

0x53 – 真正要發送的應用數據

0xF650D5 – CRC24值
