TPS548A20 是一款小型同步降壓轉換器，具有自適應導通時間 D-CAP3 控制模式。該器件為注重空間的電力系統提供易用性和低物料清單數量。

該器件具有高性能集成 MOSFET、精確的 0.6V 基準電壓源和集成升壓開關。具有競爭力的特性包括極少的外部元件數量、快速負載瞬態響應、自動跳躍模式作、內部軟啟動控制以及無需補償。

強制連續導通模式有助于滿足高性能 DSP 和 FPGA 嚴格的電壓調節精度要求。TPS548A20 采用 28 引腳 VQFN-CLIP 封裝，額定環境溫度為 –40°C 至 125°C。
*附件：tps548a20.pdf

特性

• 集成的 SWIFT? 9.9mΩ 和 4.3mΩ MOSFET 支持 15A 連續 I外
• 寬轉換輸入電壓范圍：1.5 V 至 20 V（帶緩沖器）
• 輸出電壓范圍為 0.6 V 至 5.5 V
• 支持所有陶瓷輸出電容器
• 參考電壓：600 mV，在 –40°C 至 85°C 環境溫度下具有 ±0.5% 的容差
• 具有快速負載階躍響應的 D-CAP3? 控制模式
• 打嗝過流保護
• 自動跳過 Eco 模式?可實現高輕負載效率
• FCCM 滿足嚴格的輸出紋波和電壓容差要求
• 預充電啟動能力
• 8 種可選頻率設置，范圍為
  200 kHz 至 1 MHz
• 4.5 mm x 3.5 mm、28 引腳 VQFN-CLIP 封裝

參數

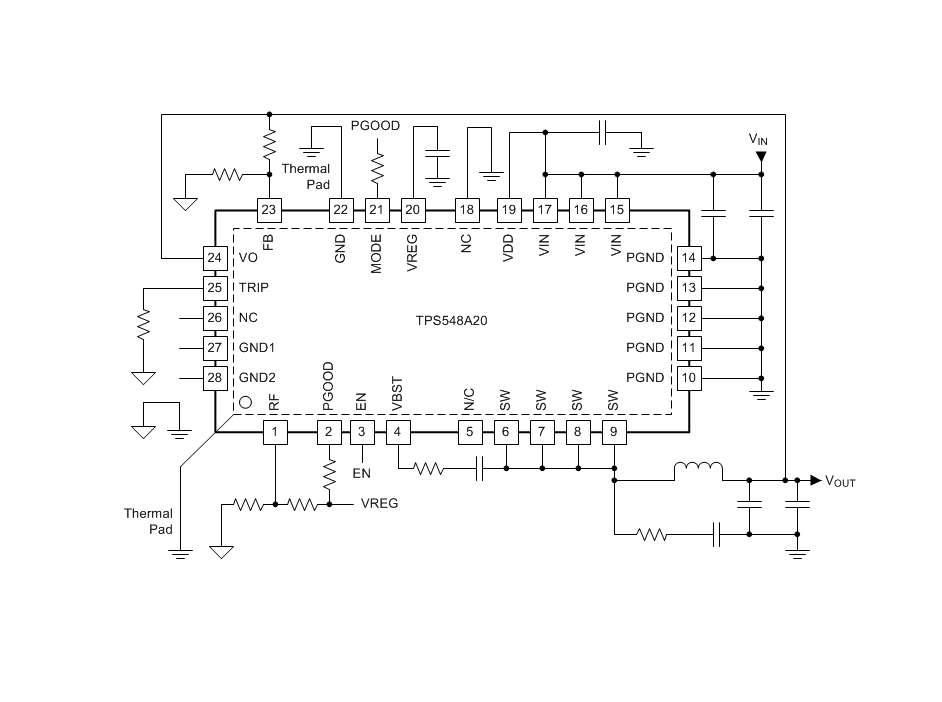

方框圖

產品概述

• 類型 ：1.5V 至 20V 輸入（4.5V 至 25V 偏置）、15A 輸出的同步降壓轉換器，采用 4.5mm×3.5mm、28 引腳 VQFN-CLIP 封裝。
• 核心技術 ：集成 SWIFT?技術（9.9mΩ 高側和 4.3mΩ 低側 MOSFET），支持 D-CAP3?控制模式，具備快速負載瞬態響應能力。
• 輸出范圍 ：0.6V 至 5.5V，參考電壓 600mV（-40°C 至 85°C 時精度 ±0.5%）。

主要特性

1. 電氣參數
   • 輸入電壓：1.5V20V（帶緩沖），VDD 偏置電壓 4.5V25V。
   • 開關頻率：8 檔可選（200kHz 至 1MHz），支持外部頻率同步。
   • 靜態電流：關機模式 1150μA（典型），工作模式下無開關時 1850μA。
2. 工作模式
   • Auto-Skip Eco-Mode? ：輕載時自動降低開關頻率，維持高效率。
   • FCCM ：強制連續電流模式，適用于輸出紋波和電壓容差要求嚴格的場景。
3. 保護功能
   • 逐周期過流限制（15A 典型）、打嗝模式過流保護。
   • 熱關斷（140°C 閾值，40°C 遲滯）、輸出過壓 / 欠壓保護（OVP/UVP）。
4. 其他特性
   • 預充電啟動能力，2.4ms 固定軟啟動時間，PGOOD 電源良好指示（帶可調延遲）。

應用領域

• 服務器、云計算、存儲設備。
• 電信與網絡、負載點（POL）電源。
• 工業 PC、工廠自動化、PLC、測試測量設備。
• 高性能 DSP、FPGA 等需要大電流供電的芯片。

詳細功能描述

1. D-CAP3 控制模式
   • 結合自適應導通時間架構，內置紋波生成網絡，支持全陶瓷輸出電容，無需外部補償。
   • 通過內部采樣保持電路提升輸出電壓精度，減少負載調整率。
2. 頻率與模式控制
   • 由 RF 引腳電阻設置開關頻率，MODE 引腳選擇工作模式（Eco-Mode 或 FCCM）。
   • 輕載時自動進入脈沖跳躍模式，重載時維持恒定頻率。
3. 保護機制
   • 過流保護通過 TRIP 引腳電阻設置，利用 MOSFET 導通電阻檢測電流，具備溫度補償。
   • 欠壓鎖定（UVLO）監控 VDD 電壓，熱關斷為非鎖存式保護，溫度降低后自動重啟。

規格參數

1. 絕對最大額定值
   • 輸入電壓 VIN：-0.3V25V，SW 引腳瞬態電壓 - 5V27V（<10ns）。
   • 結溫：-40°C150°C，存儲溫度：-55°C150°C，ESD 評級：HBM±2500V，CDM±1500V。
2. 熱特性
   • 結到環境熱阻（RθJA）：37.5°C/W，結到板熱阻（RθJB）：18.1°C/W。
3. 效率
   • 輸入 12V，輸出 1.2V/8A 時效率約 90.3%，輕載（4A）時效率 91.2%。

封裝與訂購信息

• 封裝 ：28 引腳 VQFN-CLIP（RVE），支持卷帶（T&R）和管裝（Tube）包裝。
• 訂購部件號示例 ：
  • TPS548A20RVER（2500 顆 / 卷，-40°C~125°C 工作）。
  • TPS548A20RVET（250 顆 / 管，同規格）。

支持資源

• 工具 ：WEBENCH? 設計中心可定制設計，參考應用報告 SLVA289 優化瞬態響應。
• 文檔 ：包含修訂歷史、引腳功能、熱性能數據及布局示例，2015 年 12 月修訂版更新為生產數據。
