TLV62095 器件是一款高頻同步降壓轉換器，針對 解決方案尺寸小，效率高，適用于電池供電應用。最大化 效率，轉換器在 PWM 模式下運行，標稱開關頻率為 1.4MHz，它 在輕負載電流下自動進入省電模式作。當用于分布式 電源和負載點調節，該器件允許電壓跟蹤到其他電壓 可對 10 μF 至 150 μF 及以上的輸出電容器進行供電。使用 DCS-Control? 拓撲，該器件可實現出色的負載瞬態性能和精確輸出 電壓調節。

輸出電壓啟動斜坡由軟啟動引腳控制，該引腳允許 可作為獨立電源或跟蹤配置運行。冪排序 也可以通過配置 EN 和 PG 引腳來實現。在省電模式下，該設備以 典型值為 20μA 靜態電流。自動無縫進入省電模式 在整個負載電流范圍內保持高效率。

該器件采用 3 mm × 3 mm 16 引腳 VQFN 封裝。
*附件：tlv62095.pdf

特性

• 2.5 V 至 5.5 V 輸入電壓范圍
• DCS-控制?
• 效率高達 95%
• 省電模式
• 20 μA 工作靜態電流
• 100% 占空比，實現最低壓差
• 1.4 MHz 典型開關頻率
• 0.8 V 至 V在可調輸出電壓
• 輸出放電功能
• 可調軟啟動
• 打嗝短路保護
• 輸出電壓跟蹤
• 與 TLV62090 和 TPS62095 引腳對引腳兼容

參數

方框圖

1. 產品概述

• ?產品名稱?：TLV62095
• ?類型?：4A高效率降壓轉換器，采用DCS-Control?技術
• ?特點?：
  • 輸入電壓范圍：2.5V至5.5V
  • 最高效率可達95%
  • 自動進入省電模式，輕載時典型靜態電流20uA
  • 100%占空比，實現最低壓差
  • 可調輸出電壓范圍：0.8V至VIN
  • 輸出放電功能
  • 短路保護（打嗝模式）
  • 電壓跟蹤功能
  • 針腳兼容TLV62090和TPS62095

2. 應用領域

• TV、機頂盒、計算機
• 固態硬盤（SSD）
• 硬盤驅動器（HDD）
• 電池供電應用

3. 技術規格

• ?封裝?：3mm x 3mm 16引腳VQFN
• ?絕對最大額定值?：
  • 輸入電壓范圍：2.5V至5.5V
  • 工作結溫范圍：-40°C至150°C
• ?電氣特性?：
  • 靜態電流：20uA（EN=高，非切換狀態）
  • 關機電流：0.6uA（EN=低）
  • 開關頻率：1.4MHz（典型值）
  • 輸出電壓調節精度：800mV（典型值）

4. 功能描述

• ?PWM操作?：中等到重載條件下，以1.4MHz的標稱開關頻率工作。
• ?省電模式?：輕載時進入省電模式，降低開關頻率以減少電流消耗。
• ?低壓差操作?：100%占空比模式，實現低輸入輸出電壓差。
• ? 使能（EN） ?：通過設置EN引腳為高電平啟用設備，低電平進入關機模式。
• ? 軟啟動（SS） ?：通過連接SS引腳的電容實現可調啟動時間，限制啟動時的浪涌電流。
• ?電壓跟蹤?：SS引腳可由外部電壓源驅動，實現輸出電壓跟蹤。
• ?短路保護?：采用打嗝模式保護設備免受短路和過流損害。

5. 典型應用電路

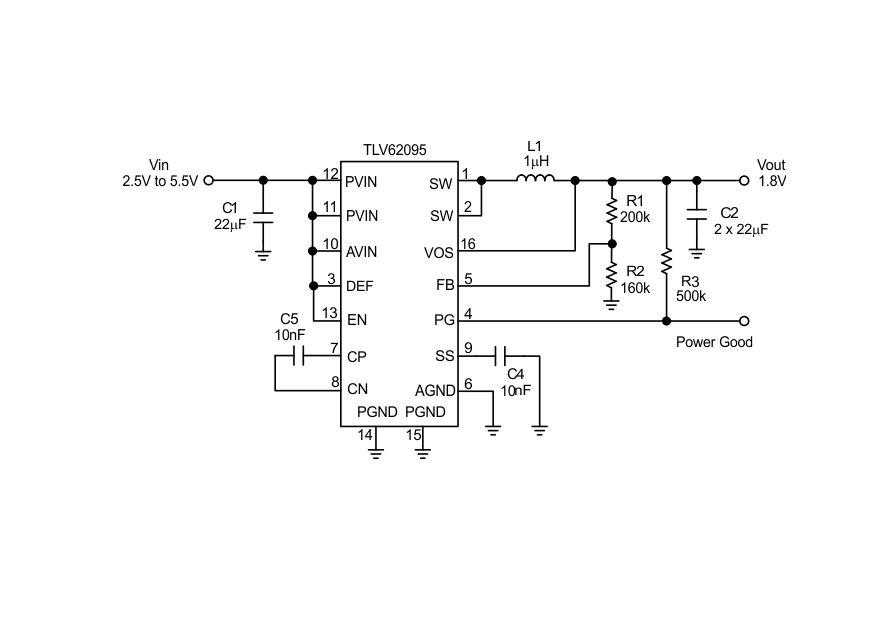

• 提供了一個1.8V輸出轉換器的典型應用電路，包括電感、電容、電阻等元件的選型和連接方式。

6. 設計支持

• ?WEBENCH Power Designer?：提供自定義設計工具，支持用戶輸入電壓、輸出電壓和輸出電流要求，優化設計參數，并生成定制化的電路圖和材料清單。
• ?布局指南?：提供PCB布局建議，包括輸入電容、輸出電容、電感、熱焊盤等的放置和連接。

7. 包裝與訂購信息

• 提供了多種封裝選項和訂購信息，包括封裝類型、引腳數、包裝量、RoHS狀態等。
