1 、時間同步——電力系統穩定運行的隱形基石

在現代電力系統中，精確時間同步已成為保障電網安全穩定運行的底層關鍵支撐。隨著智能電網規模不斷擴大，電力系統的各個環節——從發電、輸電、變電到配電和用電——都依賴于高度一致的時間基準。當系統內設備時間出現毫秒級偏差時，可能導致事件順序記錄混亂、故障定位失準；若偏差進一步擴大，甚至可能引發保護裝置誤動作，威脅電網安全。

電力系統對時間精度的需求呈現多層次特征。在變電站層，監控后臺對時間精度的要求通常在100-500毫秒級別；而在過程層的繼電保護裝置和同步相量測量裝置中，55微秒內的時間誤差就可能引起1度相位偏差，直接影響故障判斷準確性2。這種精度差異源于不同設備的功能特性：事件順序記錄(SOE)只需精確到秒級，而故障錄波、相位測量則需要毫秒甚至微秒級時間戳。

NTP(Network Time Protocol)網絡時間服務器憑借其成熟協議、靈活部署和適度精度特性，成為解決電力系統時間同步問題的關鍵技術手段。現代NTP服務器融合了北斗、GPS等多重衛星信源，通過精密算法將時間精度控制在局域網1-10ms、廣域網10-100ms范圍內，足以滿足電力系統大多數場景的需求。其核心價值在于通過網絡化授時方式替代傳統點對點硬接線同步，大幅簡化系統結構，降低維護復雜度，為構建全域統一時間基準提供經濟高效的解決方案。

2、電網級時間同步骨干網架構設計

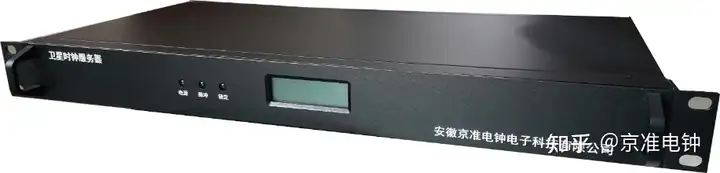

大型電網公司構建全域時間同步系統需采用分級部署策略，在空間上形成“總部-省中心-地市”三級授時架構。省中心作為區域時間樞紐，應部署主備冗余的高性能NTP服務器集群（如HR-901B型），每臺服務器配置雙衛星接收模塊（北斗+GPS）和高穩守時鐘（銣原子鐘或OCXO恒溫晶振）。天線系統安裝在建筑物屋頂開闊區域，通過同軸電纜連接機房設備，確保穩定接收衛星信號13。

多級授時策略：省級主時鐘通過地面光纖通道向地市級節點傳遞時間信號，形成天地互備的雙重保障。衛星信號作為主用時間源，當衛星失鎖時自動切換到地面基準；兩地市間還可配置橫向互備鏈路，避免單點故障導致區域失步1。這種多源頭（天基+地基）、多路徑（星授+網傳）的設計使系統在單一故障場景下仍能維持時間精度優于100ms，滿足電力調度、廣域監測等關鍵業務需求14。

安全隔離設計：在網絡安全方面，采用物理隔離技術實現各專業平臺的獨立授時。通過配置多網口NTP服務器，每個網口連接一個獨立網絡域（如調度網、管理信息網、視頻專網），輸出間實現電氣隔離。這種設計既滿足電力監控系統安全防護規定，又避免因單一網絡故障導致全系統時間失準14。某省級電網實踐表明，該方案使時間同步系統可用性從99.5%提升至99.99%，年故障時間由43.8小時縮短至52分鐘。

冗余災備設計：為應對極端情況，省級中心應采用雙時鐘熱備機制。兩臺主時鐘同時接收衛星信號，平時一臺主用、一臺熱備；當檢測到主用設備故障時，10秒內自動切換至備用設備1。為提高守時能力，每臺主時鐘應配置銣原子鐘模塊，在衛星信號中斷24小時內仍能維持時間偏差小于1毫秒，為故障修復爭取時間窗口3。

表：電網級NTP時間同步系統關鍵指標

3、變電站分層時間同步方案

變電站自動化系統對時間同步存在差異化精度需求，需遵循IEC 61850標準的分層模型，采用“網絡授時+硬接線”的混合方案。這種設計既滿足各層設備對時間精度的要求，又優化了系統結構和成本。

3.1 分層同步架構

變電站層：部署單臺或多臺NTP時間服務器（如HR-901B型），通過站控層以太網為監控后臺、工作站等提供時間同步。該層設備對時間精度要求相對較低（100-500ms），NTP協議完全滿足需求。關鍵設計在于配置多客戶端支持能力，單臺服務器需承載站內所有計算機、服務器及智能設備的授時請求，并發能力應達5,000次/秒以上26。

間隔層/過程層：保護裝置、合并單元、故障錄波器等設備因涉及SOE記錄、相位測量等功能，要求時間精度≤1ms（優選100μs）。此層采用IRIG-B碼直連或脈沖對時方式，由GPS接收機擴展箱通過同軸電纜或光纖直接輸出時間信號2。某550kV智能變電站測試數據顯示，IRIG-B(DC)碼授時精度可達±0.2μs，遠高于網絡授時精度3。

3.2 時間傳遞機制

在變電站層內部，建立專用NTP時間服務器通過串口（RS232）連接GPS接收機，運行解碼軟件提取GPS時間信息作為自身時間源。服務器與間隔層設備共享同一GPS時鐘源，雖采用不同授時方式（NTP vs 脈沖），但時間基準同源，保證全站時間本質上一致26。為提升可靠性，關鍵站可配置兩臺NTP服務器形成集群，客戶端自動選擇信號質量最優者同步；同時選用帶溫補的高精度晶振（TCXO）延長守時周期，減少對衛星依賴6。

3.3 網絡優化技術

交換設備選型：選擇支持IEEE 1588透?jìng)鞯墓I(yè)以太網交換機，將網絡抖動控制在100μs內

協議優化：采用NTPv4配合MD5認證防止惡意篡改

客戶端配置：在RTOS嵌入式系統（如QNX）中實現NTP客戶端，結合本地高穩晶振減少同步頻次6

表：變電站各層時間同步要求與技術選型

4、發電廠全環節時間同步方案

在發電領域，時間同步貫穿“發-輸-變-配-用”全流程，龍?jiān)措娏︼L(fēng)電集團的百套NTP服務器部署案例印證了其核心價值。發電廠需構建基于多源冗余的NTP時間服務體系，覆蓋從機組控制到結算計量的全業務場景48。

4.1 發電環節時間應用

機組協同控制：在大型發電廠中，多臺發電機組需基于統一時間基準執行功率調節。通過NTP時間服務器（如HR-901B型）實現控制器間毫秒級同步，避免因時間偏差導致功率振蕩。燃煤電廠實測表明，時間同步優化后AGC調節精度提升12%，有效抑制頻率波動8。

數據采集同步：將SCADA系統、振動監測裝置、性能計算系統接入同一NTP源，確保溫度、壓力、流量等參數時標一致。某核電站應用顯示，時間同步后熱效率分析偏差由1.8%降至0.3%，顯著提升發電量預測準確性48。

4.2 安全防護機制

邊界防護：在電廠SIS層部署防火墻隔離NTP服務器與外部網絡，僅開放必要UDP 123端口

協議安全：?jiǎn)⒂肗TPv4的Autokey認證，防范中間人攻擊

監控冗余：配置雙衛星源（北斗優先）配合原子鐘守時，當檢測到GPS信號異常時自動切換并觸發告警48

4.3 計量結算應用

在用電計量端，基于NTP同步的智能電表實現分時電價精準計費。通過將廣域部署的電表時間偏差控制在100ms內，有效解決跨區域結算糾紛。某省級電網公司部署后，計費爭議率下降67%，凸顯時間同步的經濟價值8。

5、技術選型與性能指標指南

電力系統NTP時間服務器選型需綜合評估性能指標、環境適應性和擴展能力，以下關鍵參數直接影響系統可靠性：

5.1 核心性能參數

衛星接收性能：雙模接收機需支持GPS L1(1575.42MHz)和北斗B1(2491.75±4.08MHz)，跟蹤能力≥12顆衛星，1PPS精度<100ns。重捕獲時間體現抗遮擋能力，GPS應<60秒，北斗<5分鐘13。

守時精度：依賴振蕩器類型，銣原子鐘（OCXO）守時精度達0.6μs/分鐘，普通溫補晶振（TCXO）約15μs/分鐘。在衛星信號中斷24小時場景下，銣鐘仍能維持<1ms偏差，是核心節點的優選方案13。

網絡授時能力：包括協議支持（NTPv4/SNTP/PTP）、客戶端容量（≥14,000次/秒）和操作系統兼容性（Windows/Linux/Unix）。關鍵指標如時間漂移率應<2ms/天，確保長期穩定性16。

5.2 接口與協議

多制式輸出：除NTP外，高級服務器應具備IRIG-B(DC/AC)、1PPS、PPM等輸出，滿足不同設備需求。IRIG-B(AC)碼精度需達5μs，空接點脈沖誤差≤3μs3。

工業總線支持：提供RS485/232串口報文，支持Modbus、DNP3等電力規約，方便接入PLC系統3。

5.3 環境適應性

設備需滿足嚴苛環境要求：溫度范圍-10℃~50℃（室外天線-40℃~80℃），濕度<95%不結露，抗震能力0.3g（水平）/0.15g（垂直）。2U/4U標準機箱結構適合電力屏柜安裝，模塊化設計支持熱插拔維護。

表：NTP服務器選型關鍵指標對比

6、典型案例分析

6.1 電網總部級時間同步系統

某國家級電網公司采用“雙中心互備”架構部署NTP時間同步系統。總部信息機房配置兩臺互為冗余的HR-901B主時鐘，各自連接獨立安裝的北斗/GPS雙模天線。服務器通過物理隔離網閘分別連接調度網、管理信息網等8個專業網絡，為各系統提供獨立授時通道。關鍵設計在于：

采用銣原子鐘守時模塊，衛星失鎖24小時內時間偏差<0.1ms

網絡授時精度：局域網≤2ms，廣域網≤50ms

支持超過20,000臺客戶端設備同步
系統投運后，調度指令時標誤差由15ms降至1ms，故障定位效率提升40%13。

6.2 龍?jiān)措娏︼L(fēng)電場群

作為全球最大風電運營商，龍?jiān)措娏υ?00余座風電場部署京準HR-901B型NTP服務器，構建“時間感知電網”。創新應用包括：

風機控制器基于統一時間執行偏航協同，降低陣風載荷12%

SCADA系統同步采集500ms數據，功率預測準確率提升至93.7%

智能電表時間偏差<100ms，結算糾紛減少67%
該項目驗證了NTP服務器在新能源場站的大規模應用價值，為風電高比例接入提供時間基準保障8。

6.3 智能變電站安全增強

浙江某500kV智能變電站采用基于ARM A8的安全型NTP服務器（AM335X平臺），在Linux系統實現授時閉環監測。方案特點：

增加心跳檢測與守時漂移告警，實時監控服務器健康狀態

當時間偏差超閾值或服務僵死時，自動切換備用源并上傳告警

通過Qt開發監控界面，實時展示衛星狀態、客戶端連接等參數
改造后系統死機率下降90%，時間異常識別時間從小時級縮短至秒級，顯著提升變電站運行可靠性5。

7、技術演進與未來趨勢

電力系統時間同步技術正向更高精度、更強韌性和智能管控方向演進，以滿足新型電力系統發展需求：

精度提升路徑：NTP協議逐步融合IEEE 1588(PTP)技術，在過程層實現亞微秒級同步。通過硬件時間戳(HTSU)和透明時鐘(Transparent Clock)技術，將網絡抖動從毫秒壓縮至納秒級，滿足同步相量測量裝置(PMU)55μs的嚴苛要求23。實驗室環境下，基于PTPv2的光纖授時精度已達±5ns，為未來全站網絡化對時奠定基礎。

安全增強方向：應對衛星信號脆弱性，發展“星地一體”授時體系。地基增強采用地面光纖時間傳遞(OTDR)和5G網絡授時，與天基衛星形成互補；密碼學技術深度融合，如NTPv4的Autokey擴展和量子密鑰分發(QKD)，防范信號欺騙與中間人攻擊34。國家電網公司已啟動“北斗+5G”高可靠授時試點，在無GPS場景下仍維持時間偏差<100ns。

智能化運維：基于AI算法的時間質量監測系統成為趨勢，通過分析歷史偏差數據預測時鐘漂移趨勢。數字孿生技術在時間同步領域應用，構建虛擬時鐘模型實時優化參數配置。國家電力調度中心數據顯示，智能預警使時間系統故障平均修復時間(MTTR)從4小時降至40分鐘58。

未來電力系統時間同步將發展為“分層異構”架構：骨干網采用PTP實現納秒級精度，終端設備通過簡化版NTP維持毫秒級同步，形成兼顧精度與成本的最優方案。隨著新型電力系統建設加速，時間同步作為數字電網的基礎設施，將持續賦能智能調度、源網荷協調互動等高級應用，為構建清潔低碳、安全高效的能源體系提供精準時間基石。
