TPS560200-Q1 是一款 17V、500mA、低 Iq、自適應導通時間 D-CAP2 模式同步單片降壓轉換器，集成 MOSFET，采用易于使用的 8 引腳 MSOP 封裝。

TPS560200-Q1 使系統設計人員能夠通過經濟高效、低元件數量和低待機電流的解決方案來完善各種終端設備電源總線穩壓器套件。該器件的主控制回路使用 D-CAP2 模式控制，無需外部補償元件即可提供快速瞬態響應。自適應導通時間控制支持在較高負載條件下的 PWM 模式和輕負載時的高級 Eco Mode作之間無縫轉換。
*附件：tps560200-q1.pdf

TPS560200-Q1 還具有專有電路，使該器件能夠采用低等效串聯電阻 （ESR） 輸出電容器（如 POSCAP 或 SP-CAP）和超低 ESR 陶瓷電容器。該器件在 4.5V 至 17V VIN 輸入范圍內工作。輸出電壓可在 0.8 V 至 6.5 V 之間編程。該器件還具有 2ms 的固定軟啟動時間。該器件采用 8 引腳 MSOP 封裝。

特性

• 符合 AEC-Q100 標準，適用于汽車應用
  • 溫度范圍：1 級 -40°C 至 125°C
  • HBM ESD 分類： H2
  • CDM ESD 分類：C4B
• 集成單片 0.95 Ω 高壓側和 0.33 Ω 低壓側 MOSFET
• 500mA 連續輸出電流
• 輸出電壓范圍：0.8 V 至 6.5 V
• 0.8V 電壓基準，在整個溫度范圍內具有 ±1.3% 的精度
• 自動跳過高級 Eco 模式?，可在輕負載下實現高效率
• D-CAP2? 模式可實現快速瞬態響應
• 無需外部補償
• 600kHz 開關頻率
• 2ms 內部軟啟動
• 安全啟動至預偏置 VOUT
• 熱關斷
• –40°C 至 125°C 工作結溫范圍
• 采用 8 引腳 MSOP 封裝

參數

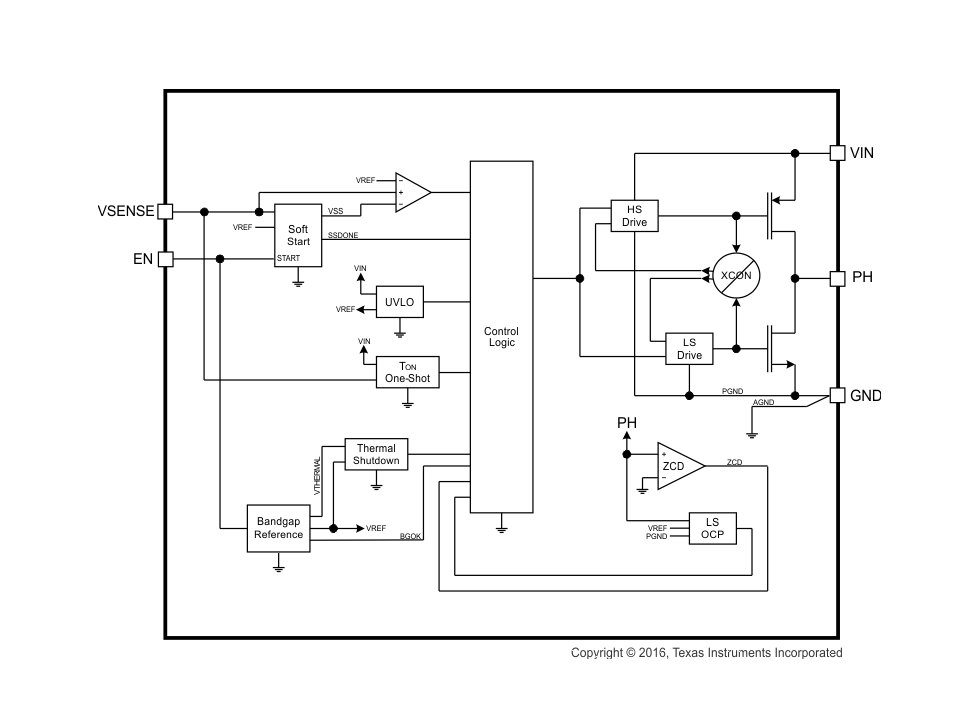

方框圖

1. 產品概述

TPS560200-Q1是一款專為汽車應用設計的同步降壓轉換器，符合AEC-Q100標準，適用于4.5V至17V的輸入電壓范圍，提供高達500mA的連續輸出電流。該產品集成了0.95Ω的高側MOSFET和0.33Ω的低側MOSFET，采用8引腳MSOP封裝。

2. 關鍵特性

• ?汽車級認證?：AEC-Q100認證，適用于-40°C至125°C的溫度范圍。
• ?集成MOSFET?：減少外部元件數量，簡化設計。
• ?D-CAP2?模式?：提供快速瞬態響應，無需外部補償。
• ? Auto-Skip Eco-mode? ?：提高輕載效率。
• ?低電壓參考?：0.8V電壓參考，溫度范圍內±1.3%的準確度。
• ?內部軟啟動?：固定2ms軟啟動時間，防止啟動時的浪涌電流。
• ?熱關斷保護?：防止芯片過熱損壞。

3. 應用領域

• ?電動汽車（EV）充電站?
• ?信息娛樂系統?

4. 功能描述

• ?D-CAP2?控制?：自適應開通時間控制，結合內部補償電路，實現偽固定頻率和低外部元件配置。
• ?Eco-mode操作?：在輕載條件下自動跳過脈沖，提高效率。
• ?預偏置安全啟動?：防止啟動時從預偏置輸出拉取電流。
• ?過流保護?：逐周期電流限制保護，防止過流損壞。
• ? 欠壓保護（UVP） ?：輸出電壓低于設定閾值時自動關斷。

5. 電氣特性

• ?輸入電壓范圍?：4.5V至17V。
• ?輸出電壓范圍?：0.8V至6.5V可調。
• ?開關頻率?：固定600kHz。
• ?靜態電流?：35μA至95μA（非開關狀態下）。
• ?關斷電流?：最大3.79μA。
• ? 熱阻（RθJA） ?：8引腳MSOP封裝下為184.7°C/W。

6. 封裝和尺寸

• ?8引腳MSOP封裝?：3.00mm x 3.00mm。

7. 典型應用電路

文檔提供了詳細的典型應用電路圖，包括輸入電容、輸出電容、電感、電阻等元件的選型和設計步驟。建議使用TI的WEBENCH軟件輔助設計和分析電路。

8. 布局和設計指南

• ?布局建議?：強調輸入和輸出電容的旁路、關鍵信號的走線、熱管理等方面的布局考慮。
• ?設計步驟?：包括輸出電壓設置、電感選擇、輸出電容選擇、反饋電阻計算等。
• ?補償?：無需外部補償，內部補償電路適用于大多數應用。

9. 文檔和支持

• ?技術文檔?：包括數據手冊、應用筆記等，提供詳細的產品信息和應用指導。
• ?設計工具?：支持使用TI的WEBENCH軟件進行電路設計和優化。
• ?社區資源?：提供TI E2E在線社區支持，方便工程師交流和獲取幫助。

10. 安全警示

• ?靜電放電（ESD）保護?：提醒用戶注意靜電放電可能對器件造成的損害，并建議采取適當的預防措施。
